Материал для изготовления труб напорных канализаций

Виды канализационных труб – какие бывают и как выбрать

Рынок канализационных труб сегодня представлен большим выбором материалов и их модификаций – есть традиционный чугун, ВЧШГ, современные полимеры, железобетон, асбестоцемент, керамика. У каждого материала свои плюсы и минусы, определяющие сферу применения. Чтобы сделать правильный выбор, надо знать, чем отличаются виды канализационных труб в зависимости от материала.

Чугун

Традиционный материал для изготовления канализаций, в старых домах система стоков именно из чугуна. В числе его достоинств – высокая прочность, термостойкость, коррозия меньше, чем у труб из стали.

Основные недостатки канализационных труб из чугуна – большой вес, сложный монтаж, высокая цена. Внутренняя поверхность шероховатая, со временем зарастает и забивается.

Чугунные трубы дополнительно подразделяются на:

• Раструбные чугунные трубы ЧК;
• Трубы чугунные SML — безраструбные, соединяются хомутами;
• Трубы чугунные ВЧШГ (высокопрочный чугун с шаровидным графитом).

Последние отличает большая прочность, сравнимая со сталью, дополнительно для защиты от коррозии трубы покрываются снаружи лаком или цинком, изнутри цементно-песчаным покрытием. Помимо коррозионной стойкости ЦПП увеличивает гладкость стенок, снижая зарастание и повышая пропускную способность.

Цена труб ВЧШГ соответственно выше, чем обычных чугунных. В свою очередь они делятся на:

Тип Tyton — раструбное соединение со специальным уплотнительным кольцом Tyton.

Тип RJS — с раструбно-замковым соединением под уплотнительное кольцо Tyton;

Тип RJ — с раструбно-замковым соединением, дополнительно фиксируемым стопорной проволокой.

Полимеры

Хотя канализационные трубы из полимеров выпускаются почти полвека, на российском рынке эти материалы появились сравнительно недавно. И стремительно завоевывают популярность, ведь у них есть весомые преимущества:

• Гладкие внутренние стенки, исключающие зарастание и засоры;
• Малый вес и простой монтаж;
• Низкая цена труб и фитингов;
• Химическая стойкость, отсутствие коррозии, большой срок службы.

Есть у полимерных труб и свои недостатки, главные – небольшая прочность и недостаточная термостойкость. Сливать горячие отходы нельзя, при укладке на большой глубине, под дорогами трубы могут деформироваться. Последнюю проблему решают двухслойные гофрированные трубы, их металлический каркас обеспечивает достаточную жесткость для укладки на глубинах в 15 м.

Для производства полимерных труб используют три материала.

Полиэтилен ПЭ

Самый дешевый полимер, не подвержен коррозии, хорошо переносит низкие температуры, но при высоких размягчается. Для стоков горячее 40° С использовать трубы из полиэтилена нельзя.

Для обычной канализации ПЭ трубы используются редко, но материал часто используется для изготовления двухслойных гофротруб, наиболее известные марки — Корсис и FD Plast.

Полипропилен ПП

Несколько дороже, но высокие температуры переносит намного лучше. Допустимая температура стоков 60° С, выдерживает кратковременные повышения до 95° С. Хуже переносит низкие температуры, уже при — 5° С становится хрупким. Проблема решается выбором труб из полипропилена-блоксополимера, который по морозостойкости сравним с полиэтиленом.

Последний является часто используемым материалом для изготовления двухслойных гофрированных труб с большим выбором торговых марок:

• Прагма;
• Corex;
• Политрон Прокан;
• Икапласт;
• Wavin.

Итальянская компания Magnum выпускает гофротрубы как из полиэтилена, так и полипропилена.

Поливинилхлорид ПВХ

По температурной стойкости находится посередине между ПЭ и ПП, превосходит оба материала по химической стойкости. Чаще всего используется непластифицированный поливинилхлорид (НПВХ). Трубы НПВХ для внутренней канализации окрашены в серый цвет, у них небольшой диаметр (до 110 мм), длина от 0,5 до 3 м. Трубы НПВХ для наружной канализации имеют оранжевый цвет, диаметр может достигать 500 мм, длина 12,3 м.

Железобетон

Данный материал характеризуется высокой прочностью и стойкостью к коррозии, но при этом у ж/б труб очень большой вес (одна труба может весить тонну и более). В результате перевозка дорогая, монтаж сложен.

Асбестоцемент

Как и железобетон, не подвержен коррозии, плюс заметно дешевле, а сами трубы – легче. Главный недостаток асбестоцементных труб – хрупкость.

Керамика

Эти трубы отличаются высокой прочностью, устойчивостью к высоким температурам и особо агрессивным жидкостям. Но очень дорогие, тяжелые, монтаж сложен.

Зная характеристики труб и требуемые условия эксплуатации, можно выбрать оптимальное сочетание цены и качества для конкретного проекта

Какие канализационные трубы лучше подойдут для дома

На сегодня самый частый выбор – трубы из ПВХ. Они выдерживают температуру бытовых стоков, легки, дешевы, монтаж прост. Промышленность выпускает огромный спектр диаметров, длин, все виды фитингов.

В случаях, когда нужно периодически сливать очень горячие отходы, стоит выбрать канализацию из полипропилена. А если температура всегда низкая – сгодится и полиэтилен.

Наружная канализация жилых домов делается из труб ПВХ, если проходит на малой глубине и не пересекает дорог с интенсивным движением. В противном случае нужно использовать гофрированные ПЭ или ПП трубы.

Какие канализационные трубы лучше подойдут для промышленности

Основная часть канализационной системы промышленных предприятий также монтируется из труб ПВХ. На подземных участках можно использовать гофротрубы из ПП.

Канализация из чугуна предпочтительна в случае большой нагрузки, а также для слива горячих жидких отходов. На особо ответственных участках стоит использовать трубы ВЧШГ.

Керамические трубы используются в химической промышленности, где нужно сливать высокотемпературные агрессивные жидкости.

Железобетонные и асбестоцементные трубы часто использовались для наружных канализаций в прошлом, но сейчас их вытесняют двухслойные гофрированные трубы из ПЭ и ПП. Применение ж/б труб оправдано на участках с высокой нагрузкой при наличии у организации техники для разгрузки и монтажа.

Трубы НПВХ напорные канализационные

Напорная канализация – это система отвода стоков, где перемещение среды происходит не под действием силы тяжести (самотеком), а благодаря работе насоса. Напорные сети имеют ряд преимуществ, к которым относится сокращение длины трубопровода, возможность увеличения уклона, минимальный риск засоров. Используются они для обслуживания частных жилых зданий, административных объектов с локальным водоснабжением, производственных комплексов, в сельском хозяйстве (животноводство, птицеводство).

Очевидно, что при работе насоса труба напорная канализационная испытывает избыточное давление, которому должна эффективно противодействовать стенка трубопровода. Отсутствие расширения, стабильная пропускная способность и геометрия – главные требования при выборе систем для организации канализации. Этим требованиям соответствуют трубы ПВХ для напорной канализации, они являются лидерами при строительстве современных напорных сетей.

Что такое нПВХ

Очень часто можно слышать название «труба канализационная напорная ПВХ» без приставки «Н» (непластифицированный). В профессиональном обороте это допустимо, так как специалисты знают, что из модифицированного поливинилхлорида напорные трубы не производят. Используемый материал для этих систем – нПВХ (непластифицированный поливинилхлорид) – это полимер хлористого винила, который не имеет пластификаторов в составе. Пластификаторы вводятся для повышения текучести и эластичности материала, что противоречит задачам напорных труб. Стенка изделия должна быть максимальной жесткой, рассчитанной на перепады давления, особенно при прохождении твердых масс, ее деформация может привести к порыву, что в канализационной сети недопустимо.

Особенности труб нПВХ

Трубы для напорной канализации, а также отводы и соединительные части к ним производятся по ТУ 2248-034-73011750-2014.

Трубы нПВХ напорные канализационные для внутренних и наружных сетей имеют разную плотность, что связано с грунтовыми нагрузками на инженерные сети вне дома. Во избежание путаницы, они производятся из пластика разного цвета: серый – внутренние, рыжий (коричневый) – внешние. Применения неподходящего типа для установки приводит к проблемам:

• уличные сети претерпевают быстрый износ, не справляются с нагрузками;
• внутридомовые сети растут в цене, что понижает конкурентоспособность системы.

Трубы для напорной канализации могут иметь диаметр от 110 мм до 500 мм. Маркировка осуществляется по внешнему диаметру. Поставка производится отрезами от 0,5 м до 6,0 м.

Плюсы и минусы труб нПВХ для напорной канализации

Достоинства и недостатки продукции из непластифицированного поливинилхлорида связаны со свойствами материала. Они однозначно превосходят по стойкости и качеству чугун, но до сих пор не используются повсеместно, так как реновация старый сетей стоит больших денег. В новом же строительстве предпочтение почти всегда отдается нПВХ.

Преимущества

1. Коррозионная стойкость – пластик не окисляется и не разрушается, плюс – не создает питательной среды для размножения бактерий и грибов.
2. Невосприимчивость к блуждающим токам, отсутствие затрат на катодную защиту.
3. Химическая стойкость к кислотам и щелочам, неподверженность действию абразивов.
4. Низкий коэффициент линейного расширения.
5. Гарантированная пропускная способность ввиду отсутствия зарастания рабочего сечения.
6. Легкий вес.
7. Долговечность – не менее 50 лет по гарантии производителя, последние исследования продляют срок безопасной эксплуатации 75 и не менее 100 до полного износа (излом стенки).
8. Просто монтаж, низкие требования к оператору, допустимость самостоятельного монтажа при начальных навыках сетей домашнего назначения.
9. Возможность прокладки по сложному рельефу.
10. Стабильность показателей при низких температурах, допустимость монтажа зимой.
11. Адаптивность при подключении к оборудованию за счет широкого спектра фасонных изделий.
12. Гигиеническая и экологическая чистота – в стабильном состоянии не выделяют вредных веществ и не образуют продуктов гниения.

Минусы

1. Невозможность использования при высоких температурах.
2. Требуется защита от грызунов.
3. При плавлении выделяют токсины.

Труба канализационная напорная ПВХ может быть использована без рисков для здоровья и повреждения сопряженного оборудования для организации отвода стоков на объектах, где не осуществляется сброс горячей жидкости. Для производственных объектов рекомендуется рассмотреть другой вид систем канализации на участках, работающих с повышенными температурами.

Способы монтажа

1. Посредством раструбных соединений с эластичными уплотнениями – простое надвигание одной трубы на другую. Наличие в перечне продукции изделий с усиленными герметизирующими кольцами полностью исключает протечки.
2. С использованием фасонных частей, выпускаемых согласно типоразмерам (могут быть компрессионные, резьбовые, фланцевые и пр).
3. Клеевым способом с применением составов на разной основе.

Стоимость труб нПВХ для напорной канализации

Стоит отметить, что канализационные трубы из ПВХ стоят дешевле чугунных. При увеличении диаметра изделий рост цена происходит в геометрической прогрессии. Это связано со значительной разницей в затратах на производство изделий малого и большого диаметра, а также фасонных частей к ним.

Изготовление труб больших диаметров на заказ производится по предварительному согласованию после точного расчета стоимости затрат с учетом использованного сырья и производственных издержек.

—> Трубы НПВХ напорные канализационные

Канализационные трубы для наружной канализации: виды и обзор лучших марок

Вы обеспокоены обустройством внутренних коммуникаций и системы отведения стоков за пределы дома? Согласитесь, здорово, когда в загородном доме присутствуют все блага цивилизации, несмотря на удаленность его от мегаполиса.

Но для сооружения системы вам требуются канализационные трубы для наружной канализации, а вы не знаете, какие лучше выбрать?

Мы подскажем вам, какой материал подходит для различных условий эксплуатации — в статье рассмотрены характеристики труб из существующих материалов, преимущества и недостатки каждого варианта.

А также приведен рейтинг лучших производителей пластикового и чугунного трубопровода, подобраны фотографии с изображением их продукции и видеорекомендации от профессионалов по обустройству канализации.

Требования к наружным трубопроводам

Внешним канализационным сетям приходится функционировать в сложных условиях. Засыпанные землей трубы вынуждены переносить вес грунта, по которому могут передвигаться люди, а часто и автомобили.

Также на них оказывают воздействие почвенные воды, способные спровоцировать смещение стыковочных узлов, что может привести к разгерметизации канализационной сети.

Системам приходится постоянно противостоять статическому/динамическому воздействию сточных вод, которые транспортируются по трубам.

Именно поэтому к элементам наружных канализационных сетей предъявляются особые требования.

Трубы должны обладать такими качествами, как:

• прочность и жесткость;
• способность переносить температурные колебания, не теряя рабочих качеств;
• морозостойкость;
• износоустойчивость, долгий срок службы;
• стойкость в воздействию агрессивно-химических сред.

Для изготовления внешних канализационных систем могут применяться различные материалы (полимеры, сталь, чугун), однако все они должны соответствовать вышеназванным факторам.

Следует также учитывать, что на качество трубопровода оказывают влияние не только специфические свойства труб, но и качество монтажа и прокладки системы.

На нашем сайте также есть другие полезные материалы по правилам обустройства канализации.

Рекомендуем вам ознакомиться с ними:

Отличия наружной и внутренней канализации

Трубы, которые используются для прокладки внешних систем, значительно отличаются от аналогов, применяемых для внутридомовых коммуникаций.

Подробная информация о трубах для внутренней канализации рассмотрена в этой статье.

К характерным признакам относятся:

1. Цвет. Оранжевый (рыжий) цвет, который способствует легкому обнаружению трубы, следовательно, позволяет избежать непреднамеренного повреждения сети во время земельных работ.
2. Толщина стенки. У деталей для наружной канализации этот параметр всегда выше, чем для внутренней (при использовании систем ПВХ эти показатели составляют 3,2-3,4 мм против 2 мм), поскольку трубопроводу, проложенному под землей, приходится выносить большие нагрузки.
3. Материалы. Рыжие трубы обычно выполняются из материалов повышенной стойкости (к примеру, непластифицированного поливинилхлорида, обладающего особой прочностью).
4. Теплостойкость. Благодаря повышенной толщине и надежности стенок, а также добавлению особо подобранных компонентов, теплостойкость наружных систем выше, нежели внутренних. Но им также может потребоваться утепление. Рекомендуем ознакомится с видами утеплителя для канализации.
5. Срок службы. Изделия оранжевого цвета, как правило, служат более длительный срок, чем серые.
6. Ценник. Стоимость элементов для проведения внешней канализации примерно на 20% выше, чем для внутренней.

Специалисты предупреждают о недопустимости применения серых труб для прокладки наружной канализации. Им сложно выдерживать повышенную нагрузку (особенно в течение долгого времени), что может привести к прорывам и авариям.

Рассмотрим подробнее, какие материалы могут применяться для изготовления внешних канализационных систем.

Классификация труб по типу материала

Наиболее популярны среди пользователей пластиковые трубы для канализации. Но, помимо пластика, наружные трубы для проводки канализации могут изготовляться из других материалов. Давайте рассмотрим особенности каждой разновидности труб, выделив их преимущества.

Вид #1 – пластиковые изделия

Канализационные полимерные трубы появились не слишком давно, однако получили широкое распространение, потеснив на профильном рынке традиционные аналоги.

Подобные компоненты имеют ряд неоспоримых достоинств:

• легкий вес, облегчающий транспортировку, складирование, прокладку;
• гладкая внутренняя поверхность, способствующая беспрепятственному прохождению стоковых вод и не допускающая оседание солей и других отложений. Благодаря этой особенности при правильном монтаже и эксплуатации в пластиковых трубах практически никогда не образуются засоры;
• износоустойчивость — пластиковые трубы не гниют, не подвергаются коррозии;
• эксплуатация — подобные изделия обладают достаточным сроком эксплуатации, хотя и меньшим, чем их чугунные аналоги (максимум 50 лет).

Наиболее часто для изготовления внешних канализационных систем используются компоненты, выполненные из следующих материалов.

Вариант #1 — трубы из поливинилхлорида (ПВХ)

Поливинилхлорид (ПВХ) — доступный популярный пластик, широко применяется для выпуска различных изделий, включая трубы для внутренних/внешних сетей.

Такие компоненты особенно рекомендуются для канализационных систем, требующих большого проходного сечения (коллекторных, водопропускных, ливневых).

Среди наиболее существенных недостатков ПВХ труб можно назвать:

• Чувствительность к агрессивным материалам. Если через подобные компоненты планируется выводить кислоты и масла, лучше приобрести специальные трубы НПВХ, обладающие особыми свойствами.
• Температурное удлинение материала. Из-за этого свойства подобные детали нецелесообразно устанавливать для транспортировка горячих жидкостей (свыше 60 градусов С).

Трубы из поливинилхлорида обладают следующими положительными свойствами: хорошей стойкостью к механическим воздействиям, высокой прочностью и устойчивостью к ультрафиолету, благодаря чему такие изделия подходят для открытых участков.

Можно выделить две разновидности труб ПВХ:

Напорные, выдерживающие высокое давление ( из

ПНД трубы для системы канализации

Как выбрать ПНД трубы для системы канализации и правила их монтажа

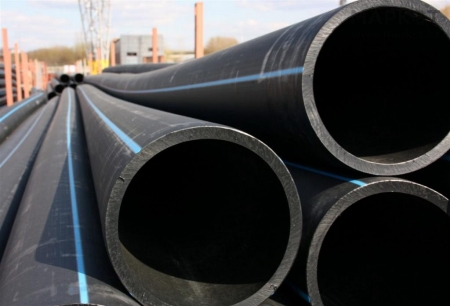

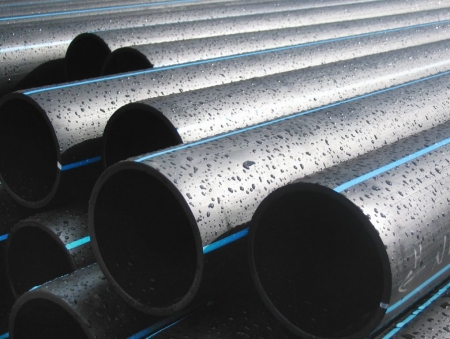

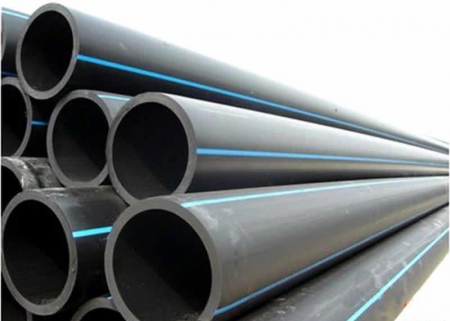

Трубы, для производства которых использовался полиэтилен, являются современным и весьма удобным в эксплуатации материалом. Полиэтилен устойчив к воздействию различных неблагоприятных факторов, химически инертен и достаточно прочен, поэтому его широко применяют для изготовления труб различного назначения. Прекрасно подходят трубы ПНД для канализации, причем методика соединения таких труб настолько проста, что монтаж трубопровода может осуществить и неспециалист.

Трубы канализационные из полимеров широко применяют для сооружения трубопроводов бытового назначения. Однако рядовому потребителю бывает сложно разобраться, какие именно трубы стоит выбрать для решения тех или иных задач.

Канализационная ПНД труба – это один из лучших вариантов для сооружения бытовых трубопроводов водоотведения. Трубы из этого материала имеют множество неоспоримых достоинств, выделяющих их из других пластиковых труб. Их технические характеристики позволяют создавать надежные и долговечные коммуникации.

Материал и технология изготовления труб

Полиэтилен – это полимер, получаемый из этилена, который в обычных условиях находится в газообразном состоянии. Для протекания реакции полимеризации применяют катализаторы, к тому же, процесс протекает в условия повышенной температуры и давления.

В зависимости от показателей давления, применяемых при реакции полимеризации, удается получать материал с разными свойствами:

• Если реакция протекает при высокой температуре и под значительным давлением, то полученный полиэтилен имеет низкую плотность.
• Материал, производимый при относительно невысокой температуре (120-150 градусов) и с низким давлением (0,1-20 мПа), отличается высокой плотностью. Такой полимер обозначается аббревиатурой ПНД (полиэтилен низкого давления). Его плотность составляет 0,941 г/см³, материал имеет кристаллическую структуру, то есть изделия из него получаются жесткими.

Именно ПНД широко применяют для изготовления труб канализационных, а также труб для водопроводов, так как продукция из этого полимера получается более прочной.

Процесс изготовления труб

В процессе полимеризации из газообразного вещества получаются гранулы полиэтилена. А как потом это сырье превращается в трубы? Как правило, на производстве применяют метод экструзии, когда расплавленный полимер, «выдавливается» через отверстия формы в виде кольца. Для сохранения формы трубы процесс осуществляется в вакуумной камере.

Сформированные трубы снабжаются резиновыми уплотнителями (если это предусмотрено технологией), упаковывают и отправляются к потребителю. При производстве гофрированных труб применяется более сложная технология, поскольку такие трубы являются двухслойными.

Стандарты изготовления труб

Канализационные безнапорные ПНД трубы производится согласно требованиям ГОСТ 22689.2-89. Гофрированные трубы из ПНД производятся по техническим условиям, согласованным с заказчиком. Согласно ГОСТУ, трубы ПНД размеры имеют следующие:

• Диаметр изделий 40, 50, 90, 110 мм
• Их длина может составлять 2, 3, 5,5, 6 или 8 метров.

Регламентирует ГОСТ длину и диаметр раструбов трубы , а также размеры фасонных частей – крестовин, отводов, тройников и пр.

На каждую трубу обязательно наносится маркировка, в которой указываются основные характеристики трубы. К примеру, маркировка «ТК 110 – 6000 – ПНД ГОСТ 22689.2-89», означает, что перед нами труба канализационная, изготовленная из полиэтилена низкого давления, ее диаметр составляет 110 мм, а длина – 6 метров.

Плюсы и минусы ПНД труб

Преимуществ данные виды труб имеют немало. Свойства ПНД трубы для канализации:

• Длительный срок эксплуатации. Согласно расчетам, пластиковая труба может прослужить до 300 лет, хотя на практике, конечно, эти расчеты пока не подтверждены.
• Устойчивость к коррозионным процессам и действию агрессивных сред.
• Сохранение линейных и радиальных размеров на протяжении всего срока службы.
• Низкий коэффициент теплопроводности.
• Высокая степень эластичности.
• Возможность эксплуатации при температурах ниже нуля. Полиэтилен становится хрупким только при минус 70 градусах.
• Низкая масса труб.
• Способность противостоять гидравлическим ударам.
• Экологическая безопасность.
• Простота монтажа.

К недостаткам труб ПНД следует отнести:

• Недостаточную устойчивость к высоким температурам.

Этот недостаток не относится к трубам, выполненным из сшитого полиэтилена, которые способны выдерживать температуру до 400 градусов.

• Меньшую механическую прочность по сравнению с трубами из чугуна.
• Недостаточную устойчивость к действию УФ лучей.

Область применения ПНД труб

• Создание систем внутренней канализации, в том числе и напорных.
• Сборка трубопровода наружной канализации, для этого используется толстостенная труба, которую можно укладывать в землю.
• Водоснабжение технической и питьевой водой.
• Горячее водоснабжение и отопление, в том числе и сооружение теплого пола (применяют трубы из сшитого полиэтилена)Транспортировка различных промышленных сред, в том числе и агрессивных.
• Выполнение гидроизоляции теплотрасс.

Способы соединения ПНД труб

Выбор способа соединения труб осуществляется в зависимости от назначения трубопровода. Выделяют два типа соединений:

• Разъемное, которое применяется для трубопроводов, работающих без давления.
• Неразъемное (диффузная сварка). Такое соединение используется, если применяются трубы для напорной канализации или собирается водопроводная магистраль.

Разъемные соединения

Этот способ при монтаже канализационных систем применяют достаточно часто. Его преимущества:

• Экономичность. Нет необходимости в приобретении специальной аппаратуры или инструмента.
• Простота и доступность.
• Высокая скорость монтажа.

Разъемное соединение может быть выполнено в раструб либо при использовании специальных фитингов – крепежных элементов ( фасонных частей канализационных труб ). Фитинги подбираются в зависимости от диаметра труб, к примеру, труба ПНД 110 канализационная требует для соединения муфту соответствующего размера. Выделяют несколько разновидностей муфт:

• Соединительная. Применяется на трубопроводах, работающих без давления.
• Компрессионная. Используется для создания надежных и герметичных соединений на напорных трубопроводах. Может применяться при необходимости стыковки стальных и полимерных труб.
• Редукционная. Особая разновидность фитинга, применяемая для стыковки труб разного диаметра.

Неразъемные соединения

Из ПНД труба канализационная клеевая, как правило, не изготавливается. Этот тип соединения (на клею) чаще применяют для труб из ПВХ. Для выполнения неразъемного соединения на полиэтиленовых трубах удобнее применять метод диффузной сварки.

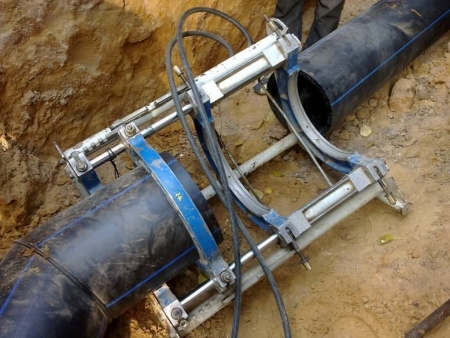

Этот способ соединения предусматривает разогрев торцов соединяемых деталей и их последующее соединение. После остывания пластика образуется прочное соединение со связями на молекулярном уровне.

Итак, трубы, изготовленные из ПНД, — это отличный материал для монтажа систем канализации. Они подходят и для сборки внутренних сетей, и для монтажа наружных. В последнем случае, рекомендуется применять гофрированные двухслойные изделия.

Напорные канализационные трубы — обзор материалов

Привычным является факт, что канализация – это система, в которой движение стоков происходит самостоятельно, под действием силы тяжести вследствие перепада высот разных концов коммуникаций. Это верно только для внутренней канализации, которая проходит внутри зданий. Для внешней части канализационной сети применяются специальные канализационные насосы и трубы для напорной канализации, которые под давлением доставляют сточные воды уже до коллекторов и насосных станций.

Одно из больших преимуществ такого способа прокладки канализации – это минимальный риск возникновения засоров. Применяемые насосы достаточно мощные, чтобы протолкнуть практически любой мусор, а главная задача – чтобы он мог дойти до очистных сооружений.

Трубы для напорной канализации отличаются от обычных канализационных труб тем, что они рассчитаны на большее давление, ведь возможность прорыва должна быть полностью исключена. В безнапорной канализации не зря долгое время использовался чугун, который, в отличие от стали, обладает сниженной чувствительностью к коррозии и агрессивным средам.

Особенности напорных и безнапорных коммуникаций

В крупных зданиях также можно делать свою напорную систему, а небольшая насосная станция может без проблем разместиться в подвале. В таком случае по всему зданию должны быть установлены напорные канализационные трубы, что позволит избежать прорыва. Зато засоров не будет никогда, они станут практически невозможными.

Также напорная канализация часто прокладывается там, где сток сточных вод нельзя обеспечить в безнапорном варианте. Например, здания со слишком большим расстоянием от санузлов до стояка. Напорная канализация также может применяться в загородных домах, а слив может проводиться до коллектора или септика. В последнем случае напорная канализация лучше, потому что септик получит дополнительную аэрацию.

Безнапорные канализационные трубы на большинстве участков сложно проложить под определенным углом. Этому может мешать, например, большая скученность хозяйственных построек, водопровод или старый сад с разросшимися корнями. Дополнительные затраты на нагнетательный насос полностью перекрывают затраты на обслуживание постоянно забивающейся безнапорной сети.

В то же время трубы для безнапорной канализации выгодно прокладывать на участках, которые располагаются под наклоном. А что делать в случае, если дом расположен в низине? Тогда можно решить проблему только при помощи напорной канализации.

Ещё одним существенным преимуществом напорной канализации является то, что стальной насос, обеспечивающий давление, также может измельчать при помощи специальных лезвий практически все бытовые отходы. Благодаря этим насосам можно прокладывать канализацию с достаточно большой протяженностью ветки сети без учёта наклона, который для больших расстояний очень сложно учитывать. Механизмы для измельчения могут устанавливаться также в трубах большого диаметра. Такая система будет целесообразна, например, для цеха по переработке овощей.

Для каждого из типов канализационных сетей применяется множество труб, которые отличаются как по типоразмерам, так и по материалам, из которых они изготовлены.

Если трубы для безнапорной канализации предъявляют мало требований к материалам, то для напорной канализации всё совсем по-другому. Безнапорная канализация открытого типа может проходить даже по сточным желобам на определенных участках, а главные характеристики – коррозионная стойкость, толщина стенок и прочность здесь не нужны. При подаче сточных вод под напором необходимо учитывать не только давление, но и массы жидкости, находящейся в трубе в данный момент на определенном участке.

Поэтому трубы для напорной канализации лучше всего укладывать горизонтально, чтобы уменьшить на них любую стороннюю нагрузку.

Также стоит учитывать, что в силу применяемых материалов и толщины стенок, напорные трубы намного более тяжелые, их не стоит прокладывать на стойках или опорах, либо если и позволить это, то только при небольшой длине пролёта. Давление может быть достаточно мощным, поэтому любая нагрузка на изгиб просто нежелательна.

Материалы для напорных труб

Тот, кто не сталкивался с такими системами, зачастую не знает, из чего делают канализационные напорные трубы. Разнообразие применяемых материалов не до такой степени велико, но каждая труба обладает своими свойствами.

Канализационная напорная труба из чугуна – это классика, проверенная временем. До недавних пор чугунные трубы отходили добрых полвека в канализационных сетях нашей страны. Их до сих пор выпускают и до сих пор используют для напорной канализации.

В силу того, что сейчас существует большое количество разнообразных современных материалов, превосходящих его по многим параметрам, чугун практически не используют. Такие трубы очень тяжелые, и их монтаж требует большого количества усилий. Кроме того, большое количество недешевого материала, который идёт на их изготовление, делает их достаточно дорогими.

Такие трубы очень устойчивы к внешним механическим воздействиям. Если необходимо проложить канализацию под постоянно используемой дорогой, то чугунные трубы являются единственным выбором.

Стыкуются такие трубы между собой так же, как и полвека назад – при помощи заливки стыковых швов герметизирующими смолами и битумами, или же каждый шов может быть прочеканен так называемой кабалкой – особой просмоленной веревкой.

Напорные канализационные трубы ПВХ применяются там, где давление невелико. Поливинилхлориды по своей природе очень хрупкие материалы, поэтому нужно быть осторожным при расчёте канализационной сети на прочность. Низкая пластичность также не позволяет в случае необходимости даже незначительно изогнуть саму трубу.

При этом сеть канализаций очень легко разветвить благодаря большому разнообразию всевозможных фитингов. Уплотнение происходит благодаря резиновым кольцам, которые достаточно плотно присаживают трубы, но у них есть срок эксплуатации, поэтому периодически, раз в 15-20 лет, систему придётся разбирать и собирать заново.

Любой трубопровод из ПВХ всегда обеспечивает быстрый монтаж системы, потому что из-за лёгкости труб даже длинные трубы большого диаметра может монтировать один сантехник.

Напорные канализационные трубы из полиэтилена являются в данный момент лучшим решением:

• Они внешне ничем не отличаются от труб из ПВХ, имеют большой запас прочности за счёт пластичности, а также за счёт большей толщины стенок.
• Стыковка производится точно также, как и для труб ПВХ.
• Для внешних шумов эти трубы практически непроницаемы, в чём они не уступают трубам из чугуна.
• Их можно изгибать под небольшими углами без потери прочности, что существенно расширяет возможности прокладывания канализации.
• В этих трубах не нарастают осадочные наросты, поэтому эксплуатировать их можно до 100 лет. Их изобрели сравнительно недавно, но большинство экспертов склоняется к тому, что полиэтилен не разложится несколько веков.

Напорная канализационная труба из железобетона обычно изготавливается только в больших диаметрах. Такие трубы способны выдерживать большое давление, однако их монтаж, в силу большой массы, сопряжен с определенными трудностями. Практически всегда для этого должна задействоваться специальная техника.

Для больших диаметров выбора материала практически не существует, потому что изготовить, например, трубу из полиэтилена диаметром 2 метра практически невозможно, так как материал может деформироваться при таких размерах и колебаниях температур, да и сам монтаж займёт большое количество времени. Изготавливать из стали такие трубы тоже никто не будет, потому что они будут просто неподъёмными.

Таким образом, в данный момент железобетонные трубы для напорной канализации большого диаметра, например при подходе к коллекторам, являются оптимальным и единственным решением.

Трубы для напорной канализации из асбестоцемента часто используются там, где труба не испытывает никакой нагрузки, кроме самого давления внутри канализации. Да и то оно сильно ограничено, особенно при низких температурах, при которых этот материал обретает излишнюю хрупкость.

Чтобы понять, насколько хрупкие эти трубы, вспомните, на сколько хрупок асбоцементный шифер . Эти трубы дешевые, но ненадежные, и их стоит прокладывать только там, где есть полная уверенность в том, что они выдержат все возлагаемые на них нагрузки. При малейшем промерзании эти трубы лопаются, поэтому для них часто используется повышенная глубина заделки.

Виды труб для канализации: выбор подходящего материала

Недавно выбор канализационных труб ограничивался изделиями из чугуна и стали. Сегодня их ассортимент значительно увеличился – появились трубы ПВХ для канализации, полиэтиленовые, пропиленовые изделия, выбрать из которых без специализированных знаний очень сложно. На помощь придет наша статья.

Ассортимент канализационных труб

Свойства систем отвода сточных вод во многом определяет материал канализационных труб. По этому признаку они подразделяются на:

• металлические;
• полимерные;
• керамические;
• бетонные и асбестоцементные.

Металлические трубы

Это изделия из черного металла, которые являются наилучшими с экономической точки зрения:

• они высокопрочные;
• могут эксплуатироваться в широком температурном диапазоне;
• легко поддаются обработке.

Но все эти достоинства сводятся на нет их подверженностью коррозии и значительной массой. В настоящий момент металлические виды труб для канализации в быту практически не применяются. Их используют только в промышленности для отвода отработанных химических жидкостей.

Чугунные трубы

Современная чугунная труба

Чугун стоит дороже, чем стальные трубы для канализации из-за значительно большей массы, но коррозии он подвержен в меньшей мере. Чугунные изделия иногда применяются в быту для канализационных стояков и внешних выводов в коллектор.

Помимо достоинств и недостатков, присущих всем изделиям из черного металла, чугунные трубы для канализации:

• Имеют шероховатую поверхность, которая способствует скоплению грязи, что приводит к ощутимому уменьшению проходимости стока.
• Неудобны при монтаже – для обеспечения герметичности стыков требуются специальные материалы и определенный опыт рабочих.

Современный вариант чугуна – трубы ВЧШГ для канализации, получаемые путем модификации простого чугуна магнием. В результате материал стал более прочным и пластичным, исключился риск возникновения трещин и их распространения.

Трубы ВЧШГ сочетают в себе:

• Механические характеристики стали: ударопрочность, прочность на разрыв, пластичность, высокое относительное удлинение.
• Коррозийную стойкость чугуна.

Полимерные (пластиковые) изделия для канализации

Пластиковые трубы применяются для прокладки внутренней и внешней канализации. Они все относятся к гибким. Гибкие трубы для канализации – это те, которые не повреждаются при коэффициенте деформации больше 3%.

Общее достоинство для всех видов полимерных канализационных труб – максимальная пропускная способность, обеспечивающаяся за счет гладких стенок. В таких изделиях практически никогда не возникают засоры (они возможны исключительно на резких поворотах трубопровода, которых следует избегать или выполнять максимально плавными).

Полимерные трубы для канализации по материалу подразделяются на 3 вида:

• поливинилхлорид (ПВХ);
• непластифицированный поливинилхлорид (НПВХ);
• полипропилен (ПП);.
• полиэтилен (ПЭ).

Поливинилхлоридные трубы (ПВХ)

Трубы ПВХ для канализации

Трубы ПВХ используются в самотечных системах канализации (стоки перемещаются за счет собственного веса и уклона труб). Трубы ПВХ стойкие к ультрафиолету и прочные. Применяются для внутренних и внешних канализационных систем. Но поливинилхлоридные трубы для канализации обладают плохой стойкостью к температурным перепадам и воздействиям агрессивных сред. При горении они выделяют ядовитый газ фосген.

По классу прочности ПВХ трубы для канализации бывают:

• легкие SN 2 – используются, когда система канализации лежит на малой глубине и не пересекает дороги;
• средние SN 4 – могут прокладываться под небольшими дорогами;
• тяжелые канализационные трубы sn8 – применяют для прокладки под промышленными предприятиями и автомагистралями.

Изделия из непластифицированного поливинилхлорида (НПВХ)

Трубы НПВХ могут применяться в любой системе канализации: напорной и безнапорной, внешней и внутренней. Минусы такие же, как у ПВХ: горючесть и плохая температуроустойчивость. Трубы НПВХ для канализации допускается использовать при постоянном заполнении стоками с температурой до 60°С (возможно кратковременное повышение до 100°С).

Полипропиленовые трубы

Полипропиленовые трубы для канализации отличает длительный срок службы (100 лет) и стойкость к высоким температурам. Эти характеристики позволяют использовать трубы ПП для канализации во внутренних системах отвода сточных вод.

Достоинства полипропиленовых изделий:

• Вследствие механических воздействий, трубы деформируются, не ломаясь.
• Высокая термостойкость (стоки могут иметь температуру до 100°С).
• Стойкость к щелочам и кислотам.
• Экологическая безопасность.
• Высокая диффузионная стойкость.

Недостатки изделий из полипропилена:

• Высокая эластичность, что требует утолщения стенок для укладки их в землю.
• Невысокая стойкость к ультрафиолету.

Полиэтиленовые трубы

Полиэтиленовые трубы для канализации имеют диапазон рабочих температур в пределах от -40 до +40°С. К недостаткам относится наличие высокого коэффициента линейного расширения под действием температуры, а также недостаточная термостойкость. Использовать трубы ПЭ для канализации не рекомендуется в системах, в которые сливается горячая вода.

Канализационные трубы ПНД

Трубы ПНД производятся из полиэтилена низкого давления.

Они обладают следующими достоинствами:

• Большой срок эксплуатации.
• Отсутствие коррозии.
• Устойчивость к воздействию агрессивных сред.
• Низкий коэффициент теплопроводности.
• Отсутствие расширения и удлинения от высоких температур.
• Возможность эксплуатации при низких температурах (до -70°С).
• Стойкость к гидравлическим ударам.
• Небольшой вес.

Минусы ПНД изделий:

• Низкая стойкость к высоким температурам, но сшитый полиэтилен способен выдерживать до +400°С.
• Низкая механическая прочность.
• Под действием ультрафиолета теряют свои свойства.

Прокладка ПНД трубы

Когда применяются трубы ПНД – канализация внешняя должна располагаться исключительно под землей. При их помощи возможно выполнение теплоизоляции трубопроводов.

Гофрированные трубы

Такие изделия применяются только для наружных канализационных сетей, в случаях, когда требования к прочности особенно высокие. Гофрированная труба для канализации может закладываться в грунт на глубину до 15 метров.

Эти изделия состоят из:

• Гладкой внутренней стенки, которая обеспечивает беспрепятственный ток воды.
• Гофрированной наружной стенки большего диаметра, сделанной из толстого полиэтилена, обеспечивающего ее высокую прочность.

Керамические канализационные трубы

Характеристики керамических труб дают возможность их применения в особенно неблагоприятных условиях. Керамические трубы для канализации целесообразно применять при высоком уровне грунтовых вод, которые характеризуются высокой агрессивностью. Единственно возможным вариантом при таких условиях делает их стойкость к коррозии.

Невосприимчивость к химическим воздействиям дает возможность использовать керамические трубы для устройства производственной канализации, где стоки характеризуются большим содержанием химически активных элементов. Эти изделия отличаются устойчивостью к статическим нагрузкам.

Толщина стенок позволяет укладку в местах с движением транспорта. Диаметр керамических труб позволяет их использование для устройства канализационных систем с высокой интенсивностью отвода стоков.

Трубы из керамики

Недостатки труб из керамики:

• Стандартная длина труб незначительна, что увеличивает трудоемкость их монтажа и снижает его скорость.
• Значительный вес усложняет транспортировку и монтаж.
• Керамические трубы очень хрупкие – их достаточно просто повредить при неосторожном ударе. Доставку и укладку необходимо производить с большой осторожностью.
• Керамика заморозку, в отличие от пластиковых труб, не переносит – изделия лопаются. В связи с этим при монтаже необходимо соблюдать определенные глубины заложения, либо проводить все требуемые мероприятия по теплоизоляции.
• Трудность разрезки по необходимому размеру, так как трубы хрупкие.

Выбор сечения и размеров трубопровода

Правильный подбор элементов и грамотный монтаж канализации гарантирует два основных критерия функционирования системы: безотказную проходимость и герметичность. Чтобы правильно выбрать изделия, которых сортамент канализационных труб содержит множество, необходимо учитывать ряд факторов.

Схема разводки внутренней канализации

Основные моменты подбора труб для канализации:

1. Традиционно диаметр труб системы, обеспечивающей нормальный сток, составляет 100 мм.
2. В зданиях индивидуальной постройки, предназначенных для постоянного проживания большого количества людей, диаметры труб устанавливаются проектировщиком.
3. Виды канализационных труб и соединений зависят от конкретных условий эксплуатации системы. Разводка трубопровода может выполняться из труб диаметром 50 мм, на геометрически сложных участках – из гофрированных труб, соединяющихся с каналами из ПВХ. Их соединение осуществляется посредством специальных раструбов. Для изделий, не имеющих раструбов, используются резиновые, реже полимерные муфты.
4. Обычно трубопровод канализации состоит из изделий круглого сечения. Но на отрезках с высокой нагрузкой, которая может создаваться интенсивным передвижением или весом грунта, допустимо применение изделий с эллипсовидным сечением. В случаях, когда заглубление канализации незначительно (0,5-1 м), хорошую пропускную способность обеспечивают каналы с полукруглым, трапецеидальным или прямоугольным сечением.
5. Трубы под канализацию подбираются в зависимости от назначения участка:
   • от стояка до сантехнического оборудования – диаметр 50-100 мм;
   • для стояков – диаметр 100-110 мм;
   • в цоколе или подвале, в случае расположения сложной системы с большим количеством соединений – диаметр 110-150 мм;
   • наружные трубы, которые передают сточные воды в выгребную яму, септик или централизованную канализационную сеть, должны иметь диаметр не менее диаметра последней трубы из здания.

Теплоизоляция наружной канализации

Безупречная работа и продолжительность функционирования канализационных коммуникаций зависит от грамотного подбора труб. Информация о достоинствах и недостатках, которыми обладают различные типы канализационных труб, дает возможность сделать правильный выбор желающим провести ремонт или оборудовать индивидуальные дома канализацией.

Полимерные трубы: как выбрать подходящий материал для

Еще пара десятилетий назад все инженерные системы для транспортировки жидкости конструировались из металла, асбестоцемента либо бетона. на данный момент же активно используются полимерные трубы для отопления, канализации и водопровода. Рассмотрим их основные разновидности, характеристики и другие серьёзные изюминки.

Плюсы и минусы полимерных труб

В настоящее время пластик неспешно вытесняет узнаваемые ранее материалы из множества разных производственных сфер. Эта тенденция отмечается и в строительных работах.

Применение полимерных изделий для разных трубопроводных сетей разрешает решить множество разных задач:

• создать надежную и долговечную систему;
• расширить комфорт в жилых и административных строений;
• уменьшить количество металла, используемого в строительных работах;
• обеспечить безопасность работы инженерных сетей;
• снизить цена монтажа и эксплуатационных затрат.

Пластик превосходно соответствует всем требованиям. Маленький завод полимерных труб в силах удовлетворить потребности громадного количества строительных компаний. Для производства того же объема железных деталей пригодился бы сложный промышленный комплекс, включающий металлургический и (либо) прокатный цех.

Но, как и каждые другие материалы, полимеры имеют свои преимущества и недостатки.

Преимущества полимерных труб

К плюсам применения пластиковых деталей для монтажа трубопроводов разного назначения возможно отнести:

1. Удобство монтажа. Особенности конструкции разных элементов из пластика разрешают легко смонтировать канализацию либо водопровод своими руками. Время от времени может пригодиться сварка полимерных труб, но чаще необходимо приятель в приятеля две детали, обеспечив тем самым надежное и прочное соединение.
2. Долгий срок эксплуатации. Гарантированный производителем период работы трубопроводных систем образовывает около 50 лет. Но и затем герметичность труб, в большинстве случаев, не нарушается.
3. Устойчивость к коррозии. В отличие от металла, полимер не вступает в химическую реакцию окисления с кислородом. Вы имеете возможность быть уверены, что на пластиковых трубах ни при каких обстоятельствах не появится ржавчина.
4. Инженерные сети смогут быть проложены как в стенки (в штробах) так и снаружи (закрепляются на хомутах либо фиксаторах).
5. Производство полимерных труб не причиняет вреда окружающей среде, а их применение не отражается на здоровье человека.

1. Детали из пластика имеют маленькой вес, что облегчает транспортировку, складирование и монтаж.
2. Трубы из полимера имеют низкую теплопроводность, потому хорошо подходят для обустройства тёплого водопровода и отопительной системы.
3. При прохождении жидкости не создают сильных шумов.

Совет! Кроме своего основного назначения, пластиковые трубы разного диаметра возможно применять для изготовления множества других нужных вещей. К примеру, парника либо цветочной клумбы. Тут все зависит от вашей фантазии и умений.

Недостатки полимерных деталей

Наровне с неоспоримыми преимуществами, трубы из пластика имеют и кое-какие недостатки:

• не смогут быть использованы для изготовления противопожарных систем (за исключением особенных видов полиэтилена);
• кое-какие виды полимеров не подходят для обустройства тёплого водопровода и отопительной системы;
• для монтажа отдельных типов труб нужно применение особого оборудования.

Разновидности изделий из полимеров

Поливинилхлорид

Эта разновидность пластика начала использоваться в строительной сфере одной из первых. ПВХ-трубы используются для монтажа водопроводных и канализационных сетей, и транспортировки разных технологических жидкостей.

1. Не требуют особых инструментов для соединения. Стыковка производится с применение клеевых составов либо раструбным способом. В последнем случае достаточно поместить гладкий конец одной трубы в раструб другой, и герметичность соединения гарантирована.
2. Имеют достаточную жесткость, сравнимую со стальными конструкциями. Это позволяет при проектировании разных систем применять уже существующие наработки, правила и СНиПы.
3. Подходят для прокладки подземных напорных трубопроводов. В этом случае нужно фиксировать фитинги на поворотах и обустраивать на этом месте ревизионные колодцы.
4. Смогут быть использованы для прокладки трубопроводов как в стен, так и снаружи. Труба имеет эстетичный внешний вид и хорошо вписывается в интерьер сантехнических помещений.
5. Цена ПВХ-труб есть одной из самых низких среди подобной продукции.

Полипропилен

Существует множество разнообразных труб из этого полимера. Они отличаются между собой числом слоев, и наличием разных добавок, каковые улучшают те либо иные характеристики.

Однослойные трубы изготавливаются из таких разновидностей пластика:

• гомополимера – маркировка PPH;
• блоксополимера полипропилена – обозначаются PPB;
• рандом-сополимера полипропилена –

Многослойные полипропиленовые трубы бывают круглыми и прямоугольными.

Производятся они следующим образом:

• поверх РР трубы с толстыми стенками наносится алюминиевая фольга, которая, со своей стороны, защищается еще одним слоем полипропилена;
• для соединения всех слоев в фольге проделываются особые отверстия;
• время от времени между двумя основными слоями включается дополнительный, который имеет пониженную пластичность.

Основная сфера применения полипропиленовых труб:

• обустройство системы холодного водоснабжения;
• монтаж отопительных систем;
• изготовление трубопроводов для доставки тёплой воды (используются особые трубы PPRC);
• технологические инженерные сети.

Полиэтилен

Трубы их данной разновидности пластика используются для:

• конструирования напорных трубопроводов;
• изготовления внутренних и внешних инженерных сетей;
• монтажа водостоков и канализаций.

Изюминкой полиэтилена есть то, что его нельзя монтировать при температуре окружающего воздуха ниже 20 градусов Цельсия. Это нужно учитывать, в случае если строительство производится в зимний период.

Методы соединения полиэтиленовых труб:

• в случае если детали имеют маленькой размер (от 20 до 63 мм), стыковка осуществляется посредством особых фитингов, оборудованных уплотнительной прокладкой;
• в некоторых случаях вероятно сваривание – для этого употребляется фурнитура, снабженная железным кольцом, нагреваемым посредством особого устройства;
• трубы громадного диаметра соединяются посредством сварки встык.

Обратите внимание! Для изготовления систем бытовой канализации употребляются стандартные детали диаметром 50 и 110 мм. Инструкция по их монтажу предусматривает сваривание. Целесообразнее покупать ПВХ-трубы, каковые стыкуются без применения особых устройств.

Сшитый полиэтилен

Существует еще одна разновидность труб из полиэтилена, чьей изюминкой есть повышенная стойкость к действию большой температуры протекающей жидкости. Это достигается методом особенной обработки — сшивки, из-за которой между молекулами вещества появляются дополнительные связи. Из этого и наименование материала.

При монтаже труб из сшитого полиэтилена не употребляется паяльник.

Разрешены лишь холодные соединения:

• клеевые;
• компрессионные;
• посредством пресс-фитингов.

Основная сфера применения этого вида полимера – обустройство систем водоснабжения и отопления. Превосходно подходят для монтажа теплых полов, систем оттаивания снега и борьбы с пожарами.

Особенные виды трубы

Кроме обрисованных выше разновидностей, современной индустрией выпускаются трубы стальные с внутренним полимерным покрытием. Эти изделия имеют дополнительную внешнюю защиту, предохраняющую детали от коррозии.

Такие трубы употребляются для монтажа технологических трубопроводов, предназначенных для перекачки нефти, газа и агрессивных жидкостей.

Вывод

Полимерные трубы для водоснабжения, отопления и канализации, без сомнений, являются лучшим выбором для монтажа этих инженерных сетей. Их преимущества с лихвой покрывают маленькие недочёты, присущие тем либо иным разновидностям изделий.

Более детально о монтаже бытовых трубопроводов разного назначения возможно определить из видео в данной статье.

Материал труб для канализации

Строительный рынок заполнен большим разнообразием канализационных труб. Кроме огромного ассортимента, они могут быть выполнены из разных материалов, поэтому довольно трудно бывает подобрать подходящие для конкретных условий.

Чтобы хоть немного упростить выбор необходимо заранее узнать их свойства, преимущества и недостатки. Таким образом, сопоставив свойства их материала и среду где они будут использоваться, можно будет выбрать выгодный с экономической стороны и качественный вариант. Ниже рассмотрим из какого материала сегодня производятся канализационные трубы, а так же плюсы и минусы каждого из них.

Предъявляемые требования

Первое на что стоит обратить внимание, это требования которые предъявляются к трубам предназначенным для отвода бытовых стоков. Они должны быть:

• Прочными – стенки трубы должны спокойно выдерживать нагрузку как от внутреннего давления, так и наружного. Непрочные изделия приводят к выходу из строя системы, что в свою очередь влечет дополнительные расходы на ремонт или замену трубопровода.
• Устойчивыми к воздействию внешней среды – химические средства, высокая или наоборот низкая температура, ультрафиолетовое излучение, механические воздействия, огонь и т.п.
• С гладкой внутренней поверхность – стоки могут содержать мелкий мусор (бумага, остатки пищи и т.п.) который со временем может накапливаться на шероховатых стенках и образуется засор.
• Удобными при монтаже – каждый из материалов используемый при изготовлении труб имеет свою специфику, оптимальным будет тот, который при сборке не создаст проблем и монтаж пройдет просто и в то-же время качественно.

Учтите, что канализация делится на внешнюю и внутреннюю, поэтому и требования могут немного отличаться.

Видео: Трубы для наружной и внутренней канализации. Рекомендации специалистов

Материал используемый для производства канализационных труб

Теперь рассмотрим материал изготовления, чтобы оценит насколько тот или иной соответствует всем предъявляемым требованиям. Сегодня рынок предлагает большой ассортимент трубной продукции для канализационных систем:

1. керамические;
2. металлические;
3. асбестоцементные;
4. бетонные;
5. из поливинилхлорида (ПВХ);
6. из полипропилена.

И несмотря на большой выбор продукции, самыми популярными и чаще используемыми являются только три: чугунные трубы, ПВХ и полипропиленовые. Остальные виды реже, но все же используются.

Металлические

По металлическими трубами подразумеваются чугунные и стальные.

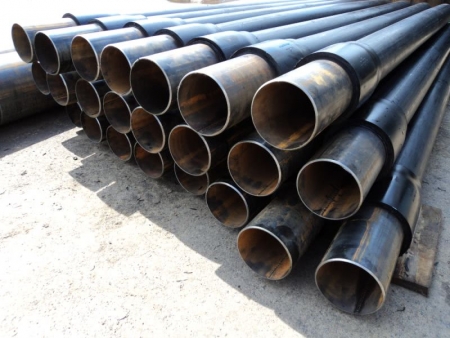

Стальные

Стальные изделия соответствуют практически всем требованиям и имеют массу преимуществ:

• прочные;
• выдерживают высокую температуру;
• просты в обработке;
• невысокая стоимость.

Однако, несмотря на это, они обладают недостатками, которые делают их использование в частном домостроении нерентабельным. Вот только часть из них:

• большая масса;
• коррозия.

Основная сфера их применения – нефтехимическая и химическая промышленность, где они собственно и успешно используются для транспортировки отходов и пр.

Чугунные

По сравнения с предыдущими, трубы из чугуна коррозии боятся меньше, но и стоимость этого варианта будет выше. Чаще всего используются при установке стояка в квартирах высотных домов, а так же для отвода стоков в место сбора.

Преимущества:

• высокая прочность;
• долгий срок службы – более 80 лет, причем это теория, а проверенные временем данные;
• хорошие пластические свойства;
• стойкие к большим нагрузкам.

Минусы которые значительно ограничивают его использование:

• шероховатая внутренняя поверхность затрудняет транспортировку стоков;
• большой вес;
• необходимость использовать дополнительные материалы для герметизации стыков;
• цена.

Керамические

Основная сфера применения керамических труб – наружная канализация. По ним транспортируются бытовые, производственные и дождевые стоки. Они устойчивы к химическим средствам и коррозии, не боятся огня, прочные и долговечные.

Однако, сложный монтаж, хрупкость и ряд других минусов привели к вытеснению этого материала другими, более современными и практичными. Более подробно о них можно узнать из этой статьи: Керамические трубы.

Бетонные

Труба из железобетона используется в гидротехническом, гражданском и промышленном строительстве, для транспортировке неагрессивных стоков самотечным способом. При их производстве используются тяжелые бетоны следующих марок: W6, F200, В25, М350.

• прочность на сжатие и растяжение;
• водонепроницаемость;
• не боится низких температур;
• невысокая цена – по сравнению с трубами из стали;
• химическая стойкость;
• не подвержены гниению и коррозии.

Глубина заложения железобетонных изделий варьируется от 2 до 6 метров.

Асбоцементные

Асбестоцементная канализация – продукция российских производителей. Считается самой дешевой из всех видов. Асбестоцемент одна из разновидностей армированного бетона, где роль арматуры играет равномерно распределенные волокна асбеста.

Этот материал прочный на растяжение, поэтому может применяться и для напорных систем. Не боится коррозии, а при воздействии на него воды уплотняется и становится прочнее.

По заверениям специалистов – трубы из поливинилхлорида достаточно прочные и долговечные, не боятся УФ излучения. Отличаются доступной ценой, простотой монтажа и практически идеально гладкой внутренней поверхностью стенок.

• При повышении температуры выше 70° – деформируются.
• При пониженной температуре становятся хрупкими.
• Боятся огня, при горении выделяет опасный газ.

ПВХ трубы, в зависимости от их прочности, делятся на несколько классов:

1. легкие – SN2;
2. средние – SN4;
3. тяжелые – SN8.

Допустимый температурный режим проходящей жидкости не должен превышать 40° C, от высокой температуры сокращается срок эксплуатации.

Полипропиленовые

На сегодняшний день именно этот материал считается самым оптимальным для сооружения канализационного трубопровода внутри здания. К такому выводу можно придти оценив достоинства полипропиленовых труб:

• высокая прочность;
• долгий срок службы;
• устойчивость к агрессивным воздействиям;
• простой монтаж;
• идеально гладкая внутренняя поверхность;
• низкая стоимость.

Заключение

В заключение хочется отметить, что при выборе материала для канализации, необходимо тщательно изучить достоинства и недостатки всех вариантов. Ну а с точки зрения практичности и экономичности, на сегодняшний день, лучшим вариантом будет создание внутренней канализационной системы из полипропиленовых труб, а наружной из чугуна или ПВХ.

Напорные канализационные трубы

При монтаже напорной канализации используются трубы, способные выдержать давление в диапазоне 5-20 бар. Подобные изделия изготавливаются из всех видов современных полимеров:

• поливинилхлорида;
• полипропилена;
• полиэтилена.

Для сборки любой модификации производятся фитинги, которые подходят для классической схемы разводки.

Полиэтиленовые изделия могут крепиться несколькими способами:

• электромуфтовой сваркой;
• путем установки компрессионных муфт;
• стыковой сваркой.

Для прокладки внутренних систем применяются напорные канализационные трубы, имеющие гладкую поверхность. Чтобы наружное водоотведение могло выдержать большое атмосферное давление, устанавливаются дополнительные гофрированные цилиндрические изделия.

Основным преимуществом подобной конструкции является большая кольцевая жесткость. Такие свойства позволяют прокладывать канализацию под действующими магистралями на значительной глубине.

Перфорированные изделия отличаются химической инертностью. Срок их эксплуатации достигает 100 лет.

Сборка такой продукции осуществляется с помощью специальных раструбов. Каждый изготовитель самостоятельно занимается разработкой раструбных соединений. К наиболее известным фирмам относятся:

• «Вавин»;
• «Остендорф»;
• «Рехау»;
• «Политрон».

Чтобы внутренняя поверхность трубы отличалась идеальной гладкостью, она изготавливается с двумя слоями. Наружная часть делается гофрированной, внутренняя – абсолютно ровной без каких-либо шероховатостей. В результате уменьшается трение твердых частиц, которые несет поток жидкости.

Гладкие изделия

Когда возникают трудности при прокладке стандартной канализации, стоит прибегнуть к напорному варианту системы. Цена на такие работы повышается, поскольку к монтажу необходимо привлечь дополнительное оборудование, включая следующее:

• фекальные насосы;
• сборный коллектор;
• принудительный насос.

При желании сэкономить можно заменить трубу диаметром 110 мм на ее аналог с сечением 50 мм. Глубина траншеи делается не очень большой, что объясняется довольно просто: для трубопровода не требуется самотечного уклона. В результате уменьшается число земляных работ, причем надежность системы остается без изменений.

Продукция из ПВХ оборудована раструбами, в которые вставлены резиновые уплотнители. Эти изделия можно использовать в вакуумных линиях и напорных сетях.

При проектировании принудительной канализации обязательно закладываются фитинги с уплотнениями. Полиэтиленовые изделия в основном применяются при создании системы наружной канализации. Это связано с габаритами компрессионных муфт, служащих для соединения труб небольшого диаметра и фитингов.

Гофрированные изделия

Конструкции из ПП изготавливаются с ребристой наружной стенкой, которая выполняется, как правило, из полиэтилена низкого давления. Гладкая внутренняя поверхность производится в основном из полиэтилена высокого давления. Таким образом, уменьшается износ этого слоя, когда вместе со стоками движутся абразивные частицы. Кольцевая жесткость остается всегда без изменений.

Во внутренних трубопроводах гофра не устанавливается, так как такая конструкция отличается низкой продольной жесткостью. Цилиндрическое изделие провисает, когда его начинают крепить хомутами.

В самой траншее сборка магистрали проводится с помощью раструбов, отличающихся от своих аналогов компрессионными муфтами.

Продукция из ПВХ, устанавливаемая в напорные системы, выпускается двухслойной. Окрас внутренней стенки отличается от наружной.

Когда работает принудительная канализация, все начальные характеристики, такие как сила напора и давление, остаются неизменными. В результате поток сохраняет свою способность к самоочищению. Благодаря этому разрешается монтировать трубопровод из цилиндрических изделий небольшого диаметра, например, 50 мм.

Наружная канализация, выполненная из гофрированных цилиндрических изделий, применяется только в бытовых условиях. Она способна обеспечить транспортировку стоков под большим давлением. Дренажные трубопроводы с перфорацией не могут использоваться в таких целях, поскольку ливневка будет работать, только когда применяется самотек.

Как правильно выбрать трубы

Любая напорная канализация обязательно должна отличаться высокой надежностью и хорошей защитой. Такие требования связаны со следующими характерными особенностями работы системы:

1. Жидкость движется под напором.
2. Происходят скачки давления.
3. При пуске насоса возникает сильный гидравлический удар.

Идеальной считается напорная канализация, способная выдержать давление более 1,6 МПа.

Сегодня большой популярностью пользуются напорные изделия, изготовленные из современных полимерных материалов.

В основном устанавливаются трубы, выполненные из непластифицированного поливинилхлорида (НПВХ). Они отличаются невысокой стоимостью, небольшим весом и длительным сроком эксплуатации. Диаметр такой продукции всегда меньше соответствующего размера изделий, используемых при монтаже безнапорной системы.

Соединение трубопровода осуществляется путем холодной сварки или с применением специальных фитингов.

В некоторых случаях продавцы рекомендуют заменить поливинилхлоридные изделия полипропиленовыми. Они стоят намного дешевле, но при этом совершенно не годятся для монтажа напорной системы, так как отличаются низким коэффициентом прочности. Определить такую особенность можно по маркировке «РР», сделанной на поверхности конструкции.

Для создания безнапорных магистралей устанавливаются канализационные трубы из ПВХ, оборудованные раструбом.

Как правильно укладываются напорные изделия

Главным достоинством цилиндрических конструкций для напорной канализации считается обеспечение насосом высокого давления. При этом можно прокладывать длинную магистраль, не делая определенного наклона, который довольно сложно учесть при большом расстоянии.

В напорных системах устанавливается специальный механизм измельчения. Начальные трубы должны обязательно иметь большой диаметр. Их можно использовать для переработки овощей.
Безнапорная канализация намного проще напорной системы. Если она сделана открытой, ее можно уложить даже в обычные сточные желоба.

Когда стоки движутся по напорным трубопроводам, необходимо учитывать создаваемое давление и вес жидкости внутри конструкции.

Чтобы уменьшить нагрузку на такие магистрали, монтаж трубы проводится только в горизонтальной плоскости.

Необходимо помнить о том, что напорные цилиндрические изделия всегда отличаются значительным весом. Их можно укладывать на стойки только при небольшой длине пролета. Давление может достигать огромных значений, что в свою очередь нередко становится причиной аварии на изгибе трубопровода.

0 0 голоса

Рейтинг статьи

Читать еще:  Малоизвестный способ создания простейших деревянных ворот
