Вентиль для манометра

В каких случаях используют такое устройство, как трехходовой кран для манометра?

Согласно правилам СНиП в системе трубопровода перед манометром должен быть установлен трехходовой кран, позволяющий производить продувку, проверку или отключение манометра. Трехходовые краны для измерительных манометров используются при монтаже трубопроводов пара, горячей и холодной воды.

Трехходовой шаровый кран

Так же их используют на баллонах и трубопроводах с кислородом, азотом, природным газом, двуокисью углерода, маслами и другими нейтральными жидкостями и газами.

Задача манометров в такой конструкции – показывать давление в баллоне или трубопроводе. Вентиль, в свою очередь, должен обеспечивать безопасность и корректность работы манометра.

Для чего нужен манометрический кран?

Установка трехходового манометрического клапана преследует следующие цели:

  • возможность проверить прибор, подключив к нему контрольный манометр;
  • возможность сбрасывать давление перед прибором, что защищает его от залипания стрелки;
  • возможность отключить манометр от системы;
  • возможность продувать манометрический отвод с целью удаления загрязнений, негативно влияющих на точность измерительного прибора.

В промышленных целях и на производствах, где необходим постоянный контроль давления на трубопроводах, установка такого прибора обязательна.

Пренебрежение данным правилом может стоить дорого, так как при неправильных показаниях измерительного прибора и отсутствия контроля давления, возможно повреждение трубопровода.

В домашних условиях вместо крана часто используют проходной муфтовый вентиль, так как давление в домашней системе гораздо ниже.

Режимы работы

В зависимости от положения запорного механизма, клапан для манометра может находится в следующих рабочих режимах:

  • направлять рабочую среду из магистрали в манометр;
  • направление на манометр перекрыто. Манометр пребывает без нагрузки, рабочая среда свободно проходит по трубопроводу;
  • производится сброс давления на измерительном устройстве при закрытом трубопроводе;
  • при неправильном повороте запорного механизма, кран может соединить магистраль с атмосферой. Однако в этом случае для прохождения рабочей среды останется отверстие в 3 мм, что позволит избежать поломки манометра.

Виды кранов

Исходя из способов крепления и внутренней конструкции, выделяют три основных вида вентилей.

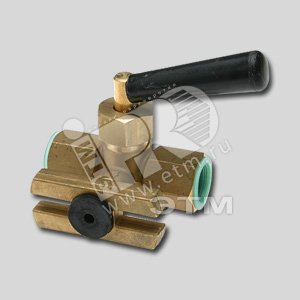

Пробковый натяжной кран

Свое название он получил от способа герметизации и вида запорного механизма.

Пробковый натяжной кран

Трехходовой пробковый клапан с натяжным способом герметизации выпускается в следующих модификациях:

  • с обеих сторон проходного отверстия трубные или метрические резьбы. Третий выход – дренажное отверстие;
  • с одной стороны – трубная резьба, с другой – метрическая, с третьей – дренажный выход;
  • аналог первого и второго устройства, но с запорной рукоятью в виде рычага или бабочки;

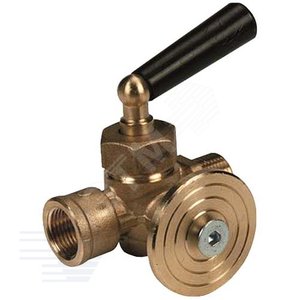

  • резьбы с двух сторон, с третьей – фланец для подключения манометра.

Изготавливаются такие краны из латуни. Конструкция их абсолютно проста, однако имеют место два существенных недостатка:

  1. Пробковые вентили требуют довольно большого усилия для приведения в действие запорного или переключающего механизма.
  2. Из-за мягкости металла (латуни) существует большой риск отрыва хвостовика пробки при подтяжке контрольной гайки.

Шаровый кран с дренажом

Шаровый кран – одна из наиболее новых и наиболее популярных запорных арматур.

Шаровый кран с дренажем

Она имеет множество преимуществ перед аналогами:

  • простота самой конструкции;
  • высокая степень герметичности;
  • небольшие габариты;
  • простота монтажа и легкость использования;
  • элементарные проточные зоны, не имеющие зон скопления сора;
  • возможность применения в вязких или застойных зонах.

Шаровый кран получил свое название от особенности внутренности запорного механизма. Внутри конструкции находится шар с прорезью в виде буквы «Г» или буквы «Т».

Изготавливается шаровый кран в тех же модификациях что и пробковый, однако первый всегда оснащается запорной рукоятью.

Обзор трехходовых шаровых кранов (видео)

Шаровый кран с муфтовым отводом

В виде трехходового манометрического крана может использоваться, так же, шаровый кран с обычным муфтовым отводом. В отличие от предыдущего варианта, корпус такого механизма изготавливают не из обычной, а из хромированной латуни.

К муфтовому выходу может подсоединяться дренажный механизм или контрольный манометр.

Установка и обслуживание

Трехходовые краны для манометра устанавливаются на трубопровод так же, как и любые другие запорные механизмы, включая вентиль, обратный клапан и прочее.

Резьбовые соединения обматываются фум лентой или пенькой и прикручиваются к трубе.

Устройство шарового крана с дренажем (вид изнутри)

Не забывайте, что трехходовые краны, чаще всего, изготавливаются из латуни. Поэтому затяжку резьбы лучше производить вручную.

Если затянуть до герметизации соединения руками сил не хватает, воспользуйтесь небольшим ключом. Но проводите все манипуляции чувствительно, чтобы не сорвать резьбу.

Трехходовой вентиль – конструкция, как правило, не разборная. Поэтому ремонт своими руками возможен лишь в случае протечки стыков.

Монтаж манометра через шаровый кран

В случае с пробковыми кранами возможен ремонт своими руками в случаях износа уплотнительного кольца или попадания мусора в канал.

  1. Первая проблема – протечка на стыках крана и трубопровода. Не пытайтесь просто перетянуть кран, особенно в том случае, если для герметизации вы пользовались фумлентой. Этот вид уплотнителя не терпит обратных движений или повторного использования. Поэтому, для устранения течи, стоит открутить трехходовой клапан полностью, герметизировать стыки и прикрутить его снова.
  2. Если после закрытия пробкового вентиля вы видите, что рабочая жидкость по трубопроводу все равно проходит, причин может быть две: либо под пробку попал мусор, либо пробка недостаточно прижата. Не стоит сразу пытаться затянуть ее «до поросячьего визга», так как повредить пробковый механизм чрезмерными усилиями – дело не хитрое. Для начала его нужно прочистить. Демонтируйте вентиль из системы, разберите, тщательно протрите пробку и седло, соберите и установите обратно, тщательно герметизировав стыки. Если течь сохранилась, пытайтесь аккуратно подтягивать кран.
  3. Если возникла течь по штоку шарового клапана – значит возникла выработка на уплотнительном конце запорного механизма. Если шток вентиля закреплен гайкой – вам повезло. Для устранения течи достаточно подтянуть гайку на пару оборотов. Если шток фиксируется заклепкой – меняйте кран.

Кран для манометра трехходовой

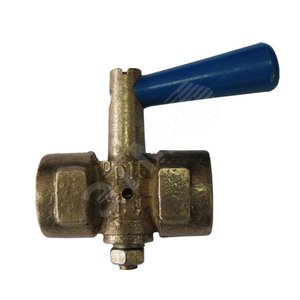

(VT.1807.RG) Латунный пробковый трехходовой кран для подключения и обслуживания манометра, установленного на трубопроводах холодной и горячей воды, а также иных жидкостей и газов, не агрессивных к материалу данной арматуры.

    В зависимости от положения затвора (возможны три положения), кран для манометра трехходовой позволяет выполнять следующие сервисные функции:
  • отсекать манометр от трубопровода для ремонта или замены;
  • выпускать воздух и газы, скопившиеся перед манометром;
  • сбрасывать показания манометра на «0», соединяя его с атмосферным воздухом.

Кран может устанавливаться на трубопроводах с давлением транспортируемой среды до 25 бар и температурой до 200 °С.

АртикулРазмер/количествоЦена за единицу
Арт.Разм./кол.Цена
VT.1807.RG.041/2″1094 p
* Указаны рекомендованные производителем розничные цены (руб).

Паспорт: Кран латунный пробковый для подключения манометра (PDF, 600 КБ)

Специальная арматура для КИП

© 2020 VALTEC
Все права защищены.

МОСКВА
108852, Москва, г. Щербинка, ул. Железнодорожная, д. 32, стр. 1
тел.: (495) 228-30-30

САНКТ-ПЕТЕРБУРГ
192019, Санкт-Петербург, ул. Профессора Качалова, 11
тел.: (812) 324-77-50

САМАРА
443031, г. Самара, 9 просека, 2-й проезд, д. 16 «А»
тел.: (846) 269-64-54

КРАСНОДАР
350001, Краснодар, ул. Ставропольская, д. 212, 3 этаж
тел.: (861) 214-98-92, 214-98-93,
214-98-94

ЕКАТЕРИНБУРГ
620016, Екатеринбург, ул. Академика Вонсовского, 1А
тел.: (343) 278-24-90

Игольчатые вентили

Игольчатый вентиль для манометра, цапфа/ стяжная муфта G ¼

Игольчатый вентиль для манометра цапфа/ стяжная муфта G ¼

Игольчатый вентиль для манометра DIN 16 270

Игольчатый вентиль для манометра DIN 16 270

Игольчатый вентиль для манометра DIN 16 271

Игольчатый вентиль для манометра DIN 16 271

Игольчатый вентиль для манометра DIN 16 272

Игольчатый вентиль для манометра DIN 16 272

Игольчатый вентиль с сильфонным уплотнением из стали или нержавеющей стали

Игольчатый вентиль с сильфонным уплотнением из стали или нержавеющей стали PN 100 / PN 250…

Игольчатый вентиль с поверочным фланцем

Игольчатый вентиль для манометра с поверочным фланцем

Игольчатый вентиль с поверочным фланцем

Игольчатый вентиль с поверочным фланцем

Игольчатый вентиль Муфта 1/2NPT / Цапфа 1/2NPT

Вентиль игольчатый для манометра Цапфа / Муфта 1/2 NPT

Игольчатые клапаны (вентили) для манометров

Для того, чтобы обеспечить возможность оперативной замены измерительной аппаратуры на участках технологического процесса устанавливают клапаны (вентили) для манометров. Типовая конструкция устройства это корпус, оснащенный запирающим элементом (у игольчатых вентилей он по форме напоминает иглу). В корпусе вентиля для манометра имеется специальное отверстие, в котором вмонтирован клапан для стравливания воздуха.

Ассортимент вентилей для манометров магазина «Техноавтоматика» представлен устройствами игольчатого типа от немецкого производителя «AS-Schneider». Особенным отличием такого типа арматуры является возможность использования в большом диапазоне температур. Клапан работает даже при минус 40 градусов. Корпус арматуры изготавливается из высококачественной нержавеющей стали. Если вам необходимо купить игольчатый вентиль для манометра, рекомендуем указать в техническом задании физико-химические характеристики измеряемой среды. От этого будет зависеть конкретный материал для изготовления изделия. Если требования производства не критичны, вам вполне подойдет вентиль игольчатый, изготовленный из латуни или нержавеющей стали стандартного качества.

Актуальная цена на арматуру и комплектующие к контрольно-измерительной аппаратуре уточняется по запросу.

Клапан для контрольного манометра КЗИМ

  • Характеристики
  • Назначение
  • Варианты исполнения / чертежи
  • Примеры заказа

Большой ассортимент, представленных на странице приборов, есть на нашем складе. Информацию о их наличии уточняйте у наших менеджеров.
Все возможные варианты исполнения приборов указаны в таблице ниже. В случае отсутствия требуемого прибора на складе, срок изготовления зависит от наличия комплектующих и составляет от 15 до 60 дней.

Игольчатый запорный клапан со штуцером под контрольный манометр КЗИМ — предназначен для присоединения рабочего и контрольного манометров к магистрали с рабочей средой, сброса давления при снятии манометра, а также слива конденсата из зоны манометр-клапан.

Дополнительное оборудование


  • Контакты

121552, Москва, ул. Ярцевская, д. 29, корп. 2

© 2002 — 2020. НПО ЮМАС
Разработка и производство приборов измерения давления и температуры: манометров, термометров,
напоромеров и клапанов в Москве, Екатеринбурге, Самаре, Санкт-Петербурге, Уфе, Омске, Тюмени и Нижнем Новгороде.
Все права защищены.

Уважаемый пользователь. Уведомляем Вас о том, что персональные данные, которые Вы можете оставить на сайте, обрабатываются в целях его функционирования. Если Вы с этим не согласны, то пожалуйста покиньте сайт. В противном случае это будет считаться согласием на обработку Ваших персональных данных.
Политика конфиденциальности

Читать еще:  Расстояние между стропилами

Вентили игольчатые под манометр

Вентиль игольчатый 15с54бк — запорное устройство муфтового типа, широко применяющееся в системах отопления, водоснабжения для монтажа манометров и других контрольно-измерительных приборов.

Вентиль КЗИС предназначен для присоединения прибора (датчика, манометра) к магистрали с рабочей средой, продувки импульсных линий, сброса давления при демонтаже манометра, а также безопасного выпуска среды из зоны манометр-клапан

Клапаны ВНИЛ.491116.011 предназначены для установки в качестве запорных устройств в линиях технического контроля в газовой, нефтяной, нефтехимической, химической и других отраслях промышленности.

15нж67бк (КЗ 21215-015-12) — вентиль запорный игольчатый. Клапан предназначен для присоединения манометров или других контрольно-измерительных приборов в системах водоснабжения, на трубопроводах для нефти, жидких и газообразных нефтепродуктов, нефтяного и природного газа, воды, пара и других жидких и газообразных сред.

15нж54бк — вентиль запорный проходной игольчатый муфтовый. Клапан 15нж54бк использутся в качестве запорного устройства для приборов измерения давления, на линиях технологического и технического контроля. Вентиль изготовлен из нержавеющей стали, поэтому широко применяется в технологических трубопроводах с агрессивной средой .

15лс67бк — вентиль запорный проходной игольчатый. Обозначение вентиля: (КЗ 21215-015). Применяется для монтажа контрольно-измерительных приборов и в качестве запорного устройства для жидких и газообразных сред. Вид управления — ручной, тип присоединения — муфтовый.

Назначение — Вентиль запорный 15с13бк применяется на трубопроводах для жидкого и газообразного аммиака.

15лс67бк — вентиль запорный проходной игольчатый. Обозначение вентиля: (КЗ 21215-015). Применяется для монтажа контрольно-измерительных приборов и в качестве запорного устройства для жидких и газообразных сред. Вид управления — ручной, тип присоединения — муфтовый.

Назначение — для установки в энергитическом,нефтепромысловом оборудовании в качестве запорного устройства.

Назначение — для установки в энергитическом,нефтепромысловом оборудовании в качестве запорного устройства.

Вентиль манометрический — виды и характеристика, принципы работы

В комплектацию любого трубопровода входят контрольно — измерительные устройства для мониторинга состояния рабочей среды, регулирования её расхода, контроля уровня давления. Они в обязательном порядке снабжаются запорной арматурой, позволяющей проводить их безопасное отключение от сосуда для замены или продувки без сброса давления в основной линии. Одним из таких устройств является вентиль манометрический ручного/механического управления с фланцевым или муфтовым присоединением к трубопроводным системам.

Назначение и критерии выбора арматуры

Клапан вентильного типа представляет собой запорное устройство, насаженное на резьбовой шпиндель, перекрывающий проходное сечение в горизонтальной плоскости.

Такая арматура должна соответствовать основным критериям транспортирующей системы:

  • Рабочему давлению среды. Каждый манометрический вентиль имеет определённые границы для срабатывания, которые должны быть ниже максимального на 5-10%.
  • Температурному режиму движущейся массы. Запорная арматура манометрическая разных видов рассчитана на функционировании при определённом термическом воздействии внешней и внутренней среды.
  • Типу проводимой среды. Материал корпуса, сальника и других внутренних частей вентиля манометрического должен быть устойчив к воздействию компонентов проводимого потока.

  • функциональным предназначением (запорные, запорно — регулирующие);
  • особенностями конструкции (прямоточные, проходные, трёхходовые);
  • типом запорного элемента (игольчатые, тарельчатые);
  • методом герметизации соединения крышка — подвижная деталь затвора (сильфонные, сальниковые);
  • расположением ходовой гайки (с выносной или погружной резьбой);
  • материалом основных деталей (углеродистая и высоколегированная сталь, чугун, бронза, латунь).

Изделия из серого чугуна подходят для систем водоснабжения и для не очень ответственных трубопроводов. Бронза и нержавеющая сталь используется для химически активных сред, так как эти материалы обладают высокой стойкостью к коррозии. Надёжные и прочные манометрические вентили из жаропрочной хромомолибденовой стали монтируют а трубопроводах высокого давления, из никеля — на тепломагистралях.

Запорно — регулирующие клапаны

Вентиль манометрический игольчатый серии ВМ — наиболее распространённый вид регулирующей запорной арматуры данного типа. Он монтируется на трубопроводах для продувки, отсоединения/подсоединения преобразователей давления измерительных, манометров и др. и предотвращения возникновения в системе гидравлического удара. Изготавливается согласно технических требований, регламентированных ТУ 3661-001-68988098-2012. Изделия имеют номинальный диаметр 4 мм и рассчитаны для эксплуатации в системах с давлением рабочей среды не превышающим 70 МПа.

Устройство и принцип действия

Вентиляционный блок состоит из цельнометаллического корпуса, в котором имеются основные и технологические (дренажные, выравнивающие) каналы и вентиль игольчатого типа с рукояткой (один или несколько зависит от модификации изделия). Он предназначен для перекрывания каналов, от самоввинчивания предохранён штифтом.

Принцип работы вентиля заключается в передачи усилия с помощью рукоятки через шток на запорный плунжер игольчатой конфигурации, который изменяет сечение пропускного отверстия, регулируя при этом уровень давления среды или полностью перекрывая поток.

В стандартном исполнении вентиль манометрический имеет сальник из фторопласта, в специальном — из графита. Подсоединяется к импульсной линии с помощью конической резьбы с уплотнением специальным герметиком или PTFE — лентой (фум) или цилиндрической резьбы с уплотнением медными и полимерными прокладками. Ряд модификаций, например, ВМ 5х35, ВМ 5х70, оснащён разделителем сред.

Технические характеристики наиболее востребованных трёхходовых моделей серии ВМ

МодельВМ 5х35ВМ 5х35-01ВМ 5х70
Рабочее давление МПа (кг/см²)35 (350)35 (350)70 (700)
Класс герметичности по ГОСТ 9544ААА
Материал изготовления штокаСталь 12х18Н10ТСталь 20х13Сталь 20х13
Материал корпусаУглеродистая стальУглеродистая стальУглеродистая сталь
Температура средыОт -40 до +120 ºСОт -40 до + 120 ºСОт -40 до +120 ºС
Климатическое исполнение по ГОСТ 15150ХЛ, УХЛ, УХЛ, У
Присоединительная резьба
  • вход;
  • выход.

Средняя цена вентиля манометрического ВМ 5х35 ру35мпа м20х1.5 составляет 80 дол; ВМ 5х35-1 — 75 дол; ВМ 5х70 ру70мпа м20х1,5 — 90 дол.

Запорные клапаны

Вентили манометрические ВПЭМ (прямоточные) применяются в качестве запорных устройств для вторичных отводов трубопроводных систем, а также для установки манометров и отбора проб. Оснащены эластомерным уплотнением, обеспечивающим полную герметизацию запорного прибора при минимальном усилии на рукоятке, стравливающим клапаном для сброса давления, присоединительными резьбами внутреннего или наружного исполнения.

Принцип работы запорного манометрического вентиля довольно прост — под воздействием рукоятки приходит в движение шток, который путём вращения в ходовой гайке передаёт поступательное движение золотнику, перекрывающему поток.

  • небольшие габариты;
  • минимальное гидравлическое сопротивление;
  • отсутствие зон застоя.

Недостатками являются:

  • необходимость регулярного техобслуживания;
  • ограничение пределов применения по диаметру;
  • быстрый износ мест соединения корпуса с трубопроводом.

Вентиль стальной манометрический ВПЭМ изготавливается из стали следующих марок:

  • ст 20 — используется при температуре окружающей среды не ниже -40ºС;
  • 09Г2С — для эксплуатации при температуре не ниже -60ºС;
  • 12Х18Н10Т или 10Х17Н13М3Т — в химически активных средах при температуре не ниже -60ºС.

Технические характеристики вентилей манометрических ВПЭМ 5х35, ВПЭМ 5х350

  1. Рабочее давление — 35 (350) МПа (кг/см²);
  2. Класс герметичности по ГОСТ 54808-2011 — А;
  3. Материал изготовления штока — сталь 40х13;
  4. Условный проход — 5 мм;
  5. Температура рабочей среды — до +120ºС, до +140ºС;
  6. Климатическое исполнение вентиля по ГОСТ 15150 — У1, ХЛ1;
  7. Тип затвора и проходное сечение — игольчатый, прямоток 5 мм;
  8. Присоединение к трубопроводу — муфтовое резьбовое;
  9. Средняя наработка на отказ — 1000 циклов;
  10. Средний срок службы — 10 лет.

Запорная арматура такого типа совместима в монтаже с большинством количеством манометров европейских и российских производителей. Средняя цена ВПЭМ 5х35 хл м20х1,5 н м20х1,5в составляет 46,6 дол.

Арматура для агрессивных жидкостей и газов

Внутренние части и корпус манометрического вентиля типа MV изготовлены из нержавеющей стали, что позволяет его использовать для установки приборов КИПиА на линиях, предназначенных для транспортировки сред с разным уровнем агрессивности: воды пресной и морской, масел, различных газообразных веществ, воздуха, гелий, кислородных смесей, химических реагентов в жидком состоянии, пищевых сред и пр., а также обеспечивать надёжную изоляцию, блокировку и слив конденсата.

В зависимости от материала сальника (фторопласт или графит) вентиль манометрический MV функционирует при рабочей температуре от 240 до 550 º С. Присоединяется:

  • к процессу внешней или внутренней резьбой М12х15; М20х1,5; G1/4; G3/8; G1/4 NPT; G3/8NPT;
  • к прибору — внутренней резьбой М12х15; М20х1,5; G1/4; G3/8; G1/4 NPT; G3/8NPT.

Вентиль манометрический vm-1 изготовлен из нержавеющей стали Н17N14М2, не корродирует в условиях агрессивного воздействия транспортируемого вещества.

В стандартном исполнении оснащён сальником из фторопласта, в специальном — из графита.

Вентиль манометрический vnl1-mlf-m20 a-flow оснащён заглушкой, резьбой присоединения М20х1,5 (внутр.) — М20х1,5 (нар.), функционирует при температуре рабочей среды до +648 и давление — до 414 бар.

Количество, размещение и тип запорной арматуры для устройств КИПиА определяется проектом на сооружение технологических трубопроводов. Для их закупки Заказчик проводит тендер и выбирает компанию, предложившую наиболее низкие цены и оптимальный график. поставки.


  • Вентиль для манометра

    Сделано
    в России

    Кран трехходовой для манометра М20х1.5 ВН с фторопластовой прокладкой и натяжной гайкой

    • Код товара 7980965
    • Артикул 00000006785
    • Производитель РОСМА

    Сделано
    в России

    Кран трехходовой газовый для манометра с краном Маевского 11б27пМ.01 Ду15 1/2′ Ру16

    • Код товара 590898
    • Артикул 00000030107
    • Производитель РОСМА

    Сделано
    в России

    Кран трехходовой газовый для манометра с краном Маевского 11б27пМ.01 Ду15 1/2′ Ру16

    • Код товара 590898
    • Артикул 00000030107
    • Производитель РОСМА

    Сделано
    в России

    Кран трехходовой для манометра 11Б18/38бк 1/2′ внутр.-М20 безфланцевый с ручкой

    • Код товара 2371099
    • Артикул 114202101
    • Производитель ГОСТ

    Сделано
    в России

    Кран отсечной RM для манометра 1/2ВР x 1/2ВР 16бар (10009480)

    • Код товара 9653560
    • Артикул RAN30H24NTCBA5
    • Производитель WATTS Industries/RM

    Кран отсечной RM для манометра с фланцем для поверки 1/2ВР 16бар (10009481)

    • Код товара 7671376
    • Артикул RQLAGK0KFFVFN6
    • Производитель WATTS Industries/RMD 15 P-MM

    Кран отсечной RM для манометра 1/2ВР x 1/2НР 16бар (10009488)

    • Код товара 7801193
    • Артикул RAN30H24NUEFJ1
    • Производитель WATTS Industries/RM

    Кран для манометра 3-ходовой арт.183 1/2′ ВВ с рукояткой с фланцем (90183AD05)

    • Код товара 148447
    • Артикул 012-0141
    • Производитель Icma

    Кран для манометра 3х-ходовой с фланцем R228I Ду 15 Ру16 ВН (R228IY003)

    • Код товара 5767689
    • Артикул 012-0103
    • Производитель Giacomini/R228I

    Кран шаровой для подключения манометра 1/2′ х 3/8′ НВ (VT.806.N.0403)

    • Код товара 8307224
    • Артикул AAV806003
    • Производитель VALTEC

    Кран шаровой для подключения манометра 1/2′ х 1/4′ НВ (VT.806.N.0402)

    • Код товара 782965
    • Артикул AAV806002
    • Производитель VALTEC

    Кран шаровой для подключения манометра 1/2′ х 3/8′ ВВ (VT.807.N.0403)

    • Код товара 6671929
    • Артикул AAV807003
    • Производитель VALTEC

    Кран трехходовой для манометра 1/2′ ВН (VT.1807.RG.04)

    • Код товара 362380
    • Артикул ZR0180702
    • Производитель VALTEC

    • Покупателям
      • Способ оплаты
      • Доставка
      • Акции
      • Скидки и баллы
      • Адреса магазинов
      • Договор оферты
    • Компания ЭТМ
      • О компании
      • Сервис iPRO
      • Электрофорум
      • ЭТМ Вакансии

    Центр поддержки и продаж

    • Электрика
    • Свет
    • Крепеж
    • Безопасность

    Мы в социальных сетях

    • Повышение квалификации
    • Часто задаваемые вопросы
    • Нашли ошибку?
    • Центр обращений

    © 2020 Компания ЭТМ — Копирование и использование в коммерческих целях информации на сайте www.etm.ru допускается только с письменного одобрения Компании ЭТМ. Информация о товарах, их характеристиках и комплектации может содержать неточности

    Ваш город: Выберите город

    Я подтверждаю свое согласие на обработку персональных данных согласно Политике обработки персональных данных

    Манифольды и клапаны для манометров

    Во время ввода в эксплуатацию объектов, обслуживания или калибровки с помощью вентилей, клапанов запорных игольчатых, манифольдов или монофланцев приборы измерения давления можно безопасно отключить от всего процесса.

    Защитные устройства от WIKA, такие как сифоны, устройства защиты от перегрузки и дроссель для манометра, увеличивают срок службы и расширяют сферу применения приборов измерения давления.

    Наряду с широким выбором инструментальных клапанов и принадлежностей, наша компания предлагает квалифицированную сборку различных отдельных компонентов в полноценный измерительный модуль.

    Трехходовой кран для манометра

    Латунь, сталь или нержавеющая сталь

    Трехходовой кран для манометра дает возможность в зависимости от положения рукоятки провести сброс давления (положение сброса давления), создать давление (рабочее положение) или осуществить сброс измеряемой среды (положение слива). Для более высоких значений давления рекомендуется применять вентили для манометров.

    Трехходовой кран для манометра с тестовым присоединением служит для одновременной установки манометра для измерения рабочего давления и контрольного средства измерения давления.

    Трехходовой кран для манометра применение

    • Предохранительный элемент для средств измерения давления жидкостей, газов и паров

    Трехходовой кран для манометра особенности

    • Исполнение по DIN 16261, DIN 16262 и DIN 16263
    • Номинальное давление до 25 бар
    • Рабочая температура до 50 °C

    Клапан запорный игольчатый

    Латунь, сталь или нержавеющая сталь

    Клапан запорный игольчатый — это запорное устройство, которое предназначается для перекрытия рабочей среды.

    Регулирование происходит при помощи вращения маховика, который передает крутящий момент к штоку и приводит в движение затвор.

    Затвор имеет игловидную форму, который передвигается по уплотнительной поверхности седла и перекрывает проходное сечение канала, по которому протекает рабочая среда.

    Таким образом, клапан запорный игольчатый имеет простую конструкцию, она получила широкое распространение благодаря своей высокой герметичности.

    Запорное устройство, к которым относится клапан запорный игольчатый, рекомендуется устанавливать между точкой измерения давления и манометром.

    Клапан запорный игольчатый упрощает задачу по демонтажу и замене измерительного прибора, которая решается перекрытием вентиля, без отключения линии подачи и сброса рабочей среды на приборе.

    Клапан запорный игольчатый применение

    • Запорный или дросселирующий элемент для средств измерения давления жидкостей, газов и испарений
    • Исполнение из хромоникелевой стали – для агрессивных рабочих сред, в т.ч. и для работы в агрессивной окружающей среде
    • Для технологических процессов: в машиностроении, в сооружении общих промышленных установок, химической и нефтехимической отрасли промышленности, в энергетике, горнодобывающей отрасли промышленности, в охране окружающей среды

    Клапан запорный игольчатый особенности

    • Стандартный игольчатый клапан без тестового крана по DlN 16270 (с винтом для сброса давления)
    • Игольчатый клапан с тестовым краном по DlN 16271 (с винтом для сброса давления)
    • Игольчатый клапан с отсекаемым тестовым присоединением по DlN 16272
    • Номинальное давление до 400 бар

    Клапан регулирующий, регулируемый клапан

    Лутунь или нержавеющая сталь

    Клапан регулирующий состоит из подпружиненного поршня. При нормальном давлении и условиях пружина удерживает клапан открытым. Регулируемый клапан закрывается, когда давление в системе превышает установленное и выше прижимного усилия пружины. Регулируемый клапан остается закрытым, пока давление системы не упадет приблизительно на 25 % ниже усилия закрытия, далее пружина открывает клапан.

    Для изменения настройки: Повернуть установочный винт по часовой стрелке ⇒давление закрытия увеличивается (или против часовой ⇒ давление закрытия уменьшается)

    Клапан регулирующий не должен использоваться как регулировочное устройство!

    Настройка с заводской регулировкой: Регулируемый клапан устанавливается в положение 1,1 x максимальное значение шкалы при заказе вместе с манометром.

    Клапан регулирующий (регулируемый клапан) применение

    • Регулируемый предохранительный клапан предназначен для защиты манометров от воздействия давления, превышающего их максимальное давление
    • Версия из нержавеющей стали для коррозийных сред измерения, также для агрессивных окружающих условий
    • Перерабатывающие отрасли: машиностроение, химическая и нефтехимическая отрасли промышленности, энергетика, экология, добыча ископаемых

    Клапан регулирующий (регулируемый клапан) особенности

    • Исполнение со штуцером форма A или форма B
    • 7 различных диапазонов настроек
    • Номинальное давление до 600 бар
    • Защита от перегрузки до 1000 бар
    • Защита от вакуума

    Дроссель для манометра

    Латунь, сталь или нержавеющая сталь

    Дроссель для манометра настраивается посредством изменения проходного сечения. Таким образом, дроссель для манометра может быть индивидуально приспособлен к соответствующим условиям эксплуатации. Если необходимо, в процессе эксплуатации возможна дополнительная подстройка.

    Дроссель для манометра сглаживает пульсации и скачки давления в измеряемой среде, возникающие в компрессорах, паровых машинах, гидравлических прессах, разрывных машинах и т.д. Это положительно влияет на срок службы манометра, а также увеличивает точность считывания показаний.

    Дроссель для манометра применение

    • Дроссель предназначен для подавления эффектов пульсации и пиков давления
    • Версия из нержавеющей стали для коррозийных сред измерения, для агрессивных окружающих условий
    • Для промышленных процессов: машиностроение, станкостроение, химическая и нефтехимическая отрасли промышленности, энергетическая и горнодобывающая отрасли промышленности, общепромышленное применение

    Дроссель для манометра особенности

    • Максимальная температура до 120 °C
    • Номинальное давление до 400 бар

    Запорно-спускной клапан

    2-вентильный блок

    Вариант объединения запорного и спускного клапанов в двухвентильном блоке является стандартным.

    Отсечной клапан отделяет технологический процесс от измерительных приборов, таких как манометры, реле давления или преобразователи. Путем закрывания данного клапана можно безопасно демонтировать прибор для проведения работ по техническому обслуживанию, например, для калибровки или замены. Дренажный клапан позволяет безопасно сбросить давление из прибора до выполнения монтажа или проверки нулевой точки.

    За счет невращающегося наконечника штока снижается износ уплотнительных элементов запорно-спускного клапанного блока.

    Применение

    • Отсечка и дренаж средств измерения давления
    • Для газообразных и жидких агрессивных сред, не являющихся высоковязкими или кристаллизующимися, а также для применения в агрессивной окружающей среде
    • Непрерывные технологические процессы: нефтегазовая, нефтехимическая, химическая промышленности, выработка электроэнергии, водоподготовка и очистка сточных вод

    Особенности

    • Конструкция с низкой степенью износа благодаря невращающемуся наконечнику штока в крышке
    • Минимальное усилие при вращении и плавность работы рукоятки вентиля даже при высоком значении давления
    • Повышенная безопасность благодаря противовыбросовой конструкции крышки вентиля
    • Седло клапана тестируется на герметичность согласно BS6755 / ISO 5208, скорость утечки соответствует классу A
    • По запросу возможно сочетание вентилей и приборов в соответствии с требованиями заказчика (адаптация)

    Игольчатый клапан и многопортовый клапан

    С внутренней мембраной, резьбовая конструкция

    Игольчатые клапаны и многопортовые клапаны позволяют отделить технологический процесс от измерительных приборов, таких как манометры, реле или преобразователи. Путем закрывания данного клапана можно безопасно демонтировать прибор для проведения работ по техническому обслуживанию, например, для калибровки или замены. При наличии опционального дренажного отверстия с помощью игольчатого клапана можно обеспечить связь прибора с атмосферой. Даже в стандартном исполнении многопортовый клапан имеет два дополнительных присоединения. Их можно использовать в качестве дренажных отверстий или для присоединения дополнительных приборов.

    Применение

    • Отсечка и дренаж приборов измерения давления
    • Для газообразных и жидких агрессивных сред, не являющихся высоковязкими или кристаллизующимися, также для агрессивной окружающей среды
    • Непрерывные технологические процессы: нефтегазовая, нефтехимическая, химическая промышленность, производство электроэнергии, водоподготовка и очистка сточных вод

    Особенности

    • Конструкция с низкой степенью износа благодаря невращающемуся наконечнику штока в крышке
    • Минимальное усилие при вращении и плавность работы рукоятки вентиля даже при высоком значении давления
    • Повышенная степень безопасности благодаря противовыбросовой конструкции крышки вентиля
    • По запросу возможно сочетание вентилей и приборов в соответствии со спецификацией заказчика (адаптация)
    • Седло клапана тестируется на герметичность согласно BS6755 / ISO 5208, скорость утечки соответствует классу A

    Манифольд

    3-, 5-ходовой манифольд для приборов измерения дифференциального давления

    Манифольд модели IV30 и IV31 — 3-ходовой вентильный блок.
    Данный манифольд состоит из двух отсечных и одного компенсационного клапана. Отсечные клапаны разделяют измеряемую среду и прибор измерения дифференциального давления. Компенсационный клапан манифольда обеспечивает компенсацию давления между стороной высокого ⊕ и низкого ⊖ давления для исключения перегрузки по давлению с одной стороны при выполнении пусконаладочных работ и в процессе эксплуатации.

    В отличие от 3-ходового такой манифольд содержит два дополнительных дренажных клапана. По одному дренажному клапану на каждой стороне подачи давления позволяет оператору контролировать процесс дренажа с одной или обеих сторон.

    Манифольд применение

    • Отсечка, компенсация давления, продувка и дренаж приборов измерения дифференциального давления
    • Для газообразных и жидких агрессивных сред, не являющихся высоковязкими или кристаллизующимися, также дляагрессивной окружающей среды
    • Непрерывные технологические процессы: нефтегазовая, нефтехимическая, химическая промышленность, выработка электроэнергии, водоподготовка и очистка сточных вод

    Манифольд особенности

    • Конструкция с низкой степенью износа благодаря невращающемуся наконечнику штока в крышке
    • Минимальное усилие при вращении и плавность работы рукоятки вентиля даже при высоком значении давления
    • Повышенная степень безопасности благодаря противовыбросовой конструкции крышки вентиля
    • По запросу возможно сочетание вентилей и приборов в соответствии с требованиями заказчика (адаптация)
    • Стандартное расстояние между центрами 37 мм и 54 мм, подходит для манометров дифференциального давления WIKA и преобразователей общепромышленного применения

    Необходима консультация ?

    Понимая важность настоящих и будущих задач наших заказчиков, мы формируем оптимальные решения для реализации проектов в различных отраслях промышленности.

    Для получения консультации свяжитесь со специалистом нашей компании по телефону
    +7 812 740-7135 или отправьте запрос на коммерческое предложение:

    Запросить коммерческое предложение Запросить предложение

    Выставка «Газ. Нефть. Технологии» и Российский Нефтегазохимический Форум

    Приглашаем Вас принять участие в Российском Нефтегазохимическом форуме и XXVII Международной выставке «Газ.Нефть.Технологии-2019, которые пройдут с 21 по 24 мая 2019 г. в столице Республики Башкортостан городе Уфе.

    Киришская ГРЭС модернизируется с учетом потребностей КИНЕФа

    Киришская ГРЭС, дочка ОГК-2, рассматривает различные варианты модернизации теплофикационного и электросетевого оборудования с учетом потребностей Киришского нефтеперерабатывающего завода (КИНЕФ).

    Выставка «Нефтегаз» снова вышла на первое место в профессиональном рейтинге

    В ежегодном рейтинге «Нефтегаз-Реклама» выставка «Оборудование и технологии для нефтегазового комплекса» — «Нефтегаз» второй год подряд занимает первое место в номинации «Нефтегазовые выставки».

    География нашей деятельности

    Мы осуществляем поставку промышленного оборудования для фильтрации и автоматизации, запорно-регулирующей и соединительной арматуры, оборудования для КИПа и гидравлики по всей России, включая такие города, как Москва, Санкт-Петербрург, Нижний Новгород, Саранск, Калуга, Ставрополь, Липецк, Петрозаводск, Курск, Орел и другие.

    Принцип установки трёхходового крана для манометра

    • 1 Краткое описание
    • 2 Принцип работы
    • 3 Сферы использования
    • 4 Основные преимущества
    • 5 Разнообразие модельного ряда
    • 6 Натяжной тип агрегата
    • 7 Высококачественные изделия
    • 8 Менее популярные механизмы
    • 9 Качественный монтаж
    • 10 Правила эксплуатации

    Многофункциональный трёхходовой кран для манометра является устройством, которое устанавливается мастером на трубу, чтобы в итоге выполнять сразу несколько задач. При помощи этого агрегата происходит профилактическая проверка, продувка и полное отключение измерительного прибора. Такие вентили пользуются большим спросом в коммуникациях, служащих для транспортировки холодной и горячей воды, а также пара.

    Краткое описание

    Качественный кран под манометр трёхходового типа позволяет специалистам осуществлять проверку измерительного прибора. Фиксация всех необходимых параметров производится за счёт подключения контрольного манометра. Сами эксперты активно используют трёхходовой кран для реализации следующих задач:

    Кран трёхходовой

    1. Своевременное отключение манометра от коммуникации.
    2. Сброс давления перед агрегатом, за счёт чего можно предотвратить залипание стрелки прибора.
    3. Традиционный манометрический кран может использоваться для продува отвода. Своевременное и регулярное устранение загрязнений положительно влияет на точность показаний манометра.

    В традиционной бытовой отрасли вместо трёхходового вентиля чаще всего устанавливают проходной кран муфтового типа. Этот агрегат прекрасно подходит для тех коммуникаций, где отмечается сравнительно небольшое давление. Профессиональная установка манометрического вентиля — обязательное условие на крупных предприятиях. Только в этом случае специалисты смогут выполнить качественную проверку измерительного прибора.

    Если же руководство производственного участка пренебрежёт этим правилом, то дорогостоящий манометр просто выйдет из строя. В сложных условиях может возникнуть непредвиденная аварийная ситуация, при которой будет поврежден трубопровод.

    Принцип работы

    Трёхходовой кран под манометр позволяет контролировать работу всей установки при помощи изменения положения рукоятки. Так как в корпусе устройства предусмотрено наличие сливного отверстия, а также конусовидная пробка с Т-образным проходом, то поворот рычага в рабочий режим позволяет направить поток в нужное русло. Сами производители отмечают четыре функциональных положения:

    Трёхходовой кран под манометр позволяет контролировать работу всей установки при помощи изменения положения рукоятки

    1. Манометр изолирован от имеющейся транспортируемой среды и сопряжён с атмосферой (уровень давления является нулевым).
    2. Универсальный вентиль соединяет агрегат с рабочим пространством, что позволяет быстро проводить замер уровня давления.
    3. Фиксация контрольного изделия (манометра).
    4. Качественная продувка сифона. Эта функция обеспечивается только в том случае, если прибор отключён, а сама рабочая среда выходит на воздух.

    Новичкам нужно запомнить, что если стрелка манометра при отключении самого устройства стремительно опускается к нулю, а при подключении без промедления и резких скачков достигает нужного положения, то вентиль работает исправно. Когда кран засоряется, движение стрелки в обоих направлениях становится медленным.

    Сферы использования

    Агрегат стали называть трёхходовым из-за того, что он оснащён сразу 3 отводами. Сам принцип работы изделия довольно прост: пробка имеет вырез в форме буквы «Т», которая по мере вращения может совпадать сразу с одним/двумя потоками. В инструкции к крану указано, что такой агрегат предназначен для выполнения ряда функций:

    1. Приобретённый трёхходовой вентиль монтируют под манометр, чтобы в дальнейшем оградить изделие от всевозможных перегрузок и избыточного давления.
    2. Универсальность механизма позволяет специалистам выполнить плановую проверку рабочего узла в соответствии с имеющимися требованиями. Реализовать эти задачи можно только с помощью манометра, который называют контрольным.
    3. В случае острой надобности запорно-регулирующая арматура позволяет выполнить экстренное отключение определённого измерительного агрегата от трубопровода.
    4. Перед экспертами появляется новая возможность продувки отвода. За счёт этого изделие предотвращается от загрязнений.

    Для стандартных хозяйственных трубопроводов можно покупать универсальные и долговечные муфтовые краны. Они прекрасно подходят для функционирования в тех системах, которые могут похвастаться минимальными показателями давления.

    Основные преимущества

    Как и любое другое современное устройство, трёхходовой манометрический вентиль выгодно отличается от всех существующих аналогов многочисленными положительными характеристиками. Сами производители выделяют следующие параметры:

    1. Трёхходовой кран не нуждается в индивидуальном контроле.
    2. Длительный эксплуатационный срок.
    3. Для монтажа не нужно прилагать больших усилий.
    4. Запорное устройство простое в обслуживании и эксплуатации. Если по какой-либо причине механизм выйдет из строя, то его можно заменить всего за несколько минут.
    5. Минимальный показатель гидравлического сопротивления.
    6. Отменные параметры герметичности, которые достигаются за счёт наличия специальных уплотнителей из тефлона.
    7. Отсутствуют зоны, в которых могла бы застаиваться жидкость.

    Современные трёхходовые краны считаются просто незаменимыми агрегатами на предприятиях разной направленности. Имеющиеся эксплуатационные параметры позволяют максимально быстро и качественно справиться с возложенными задачами.

    Разнообразие модельного ряда

    Современные производственные объекты занимаются серийным изготовлением трёхходовых кранов разных типов. Итоговая классификация агрегатов осуществляется с учётом имеющегося типа крепления. Эксперты обязательно изучают даже самые незначительные конструктивные отличия, чтобы итоговый покупатель мог приобрести наиболее подходящую модель.

    Натяжной тип агрегата

    Эти изделия пользуются огромным спросом. Натяжной трёхходовой пробковый кран для манометра отличается высококачественной герметизацией всех швов и стыков. Сегодня существует четыре наиболее распространённых вида таких агрегатов:

    1. Устройство, с одной стороны оснащенное отверстием с трубной резьбой, а вот с другой — метрический элемент. Стоит отметить, что третий выход обязательно приспосабливается под дренаж.
    2. Изделие, оснащённое резьбой с двух сторон небольшого отверстия. Производители предусмотрели наличие специального фланца для стыковки с измерительным агрегатом.
    3. Универсальная модель, у которой проходное отверстие имеет метрическую или трубную резьбу. Разработчики предусмотрели третий выход для дренажа системы.
    4. Отдельного внимания заслуживает высококачественная модификация двух стандартных моделей. Обычная рукоятка предназначена для открывания/закрывания главной магистрали (этот элемент может быть представлен как обычным рычагом, так и бабочкой).

    Изготавливаются такие детали на основе латуни, что во все времена может похвастаться своей пластичностью и лёгкостью. Но у готовых изделий есть два весомых недостатка:

    1. Так как латунный сплав отличается минимальной прочностью, существует большой риск поломки хвостика пробки в результате сильного или неаккуратного затягивания гайки.
    2. Вентилю необходимо выработать большое усилие, чтобы запустить переключающий механизм.

    Высококачественные изделия

    Шаровый агрегат с дренажем пользуется большим спросом во всех тех случаях, когда возникает необходимость установить безотказный и надёжный трёхходовой вентиль для манометра. К основным преимуществам относятся:

    • хорошая герметичность;
    • удобная и простая конструкция;
    • простота эксплуатации;
    • компактность;
    • лёгкость монтажа;
    • даже через несколько лет в проточных зонах не накапливается мусор;
    • агрегаты этой категории можно смело устанавливать в застойных и вязких узлах.

    Стоит отметить, что во внутреннем отсеке трёхходового шарового вентиля спрятаны небольшие шарики, которые обязательно имеют прорезь в виде большой буквы «Т» или «Г».

    Менее популярные механизмы

    В первом случае представлены мощные механизмы, которые могут похвастаться большим отличием от всех существующих сегодня изделий, — универсальное строение крана полностью исключает вероятность непрерывного воздействия большого давления на манометр. Замер всех необходимых параметров осуществляется по следующей схеме: нажимается специальная кнопка и на измерительный прибор подают напор, чтобы зафиксировать все необходимые данные.

    Традиционный шаровой кран нельзя описать как трёхходовую модель, но, несмотря на это, агрегат может использоваться для выполнения стандартных функций. Производители используют доступную латунь, которая обязательно покрывается защитным слоем хрома. В случае надобности к муфтовому выходу можно подсоединить дренаж либо контрольный манометр для качественного замера данных.

    Качественный монтаж

    Принцип установки трёхходового крана не имеет особых отличий от любого другого аналогичного изделия, которое можно было бы отнести к категории запорно-регулирующих механизмов. Чтобы повысить итоговые показатели герметичности, во время профессионального монтажа специалисты привыкли использовать различные уплотнительные материалы (пенька, лента ФУМ).

    Затягивание гаек лучше выполнять вручную, так как латунные детали не могут похвастаться отменными прочностными показателями. Довольно часто корпус изделия просто растрескивается пополам. В случае надобности можно задействовать гаечный ключ. Если потребитель купил шаровой трёхходовой агрегат, то его конструкция является неразборной, из-за чего отремонтировать такой механизм своими руками будет просто невозможно. Устранить можно только ту поломку, которая связана с засорением внутреннего отсека.

    Если вентиль перекрыт, а вся транспортируемая по трубам жидкость продолжает двигаться, тогда нужно ещё раз проверить плотность прижима пробки. Помимо этого, такая ситуация часто наблюдается после засорения главного механизма.

    Правила эксплуатации

    Реализуемый сегодня трёхходовой кран выгодно отличается тем, что он может слаженно функционировать в нескольких положениях переключателя. Производители выделяют следующие нюансы:

    1. В первом положении измерительный прибор не имеет прямого доступа к коммуникациям, так как он подключён исключительно к внешней воздушной среде. В этой ситуации показатель используемого манометра должен всегда находиться на отметке «ноль».
    2. Во втором положении измерительный агрегат подключён к используемым коммуникациям, за счёт этого профессионалы могут непрерывно отслеживать показатели давления в рабочей среде.
    3. В третьем положении высококачественный трёхходовой кран обеспечивает надёжное подключение испытательного манометра к главному измерительному агрегату. Этот вариант не очень распространён.
    4. В четвёртом положении манометр ограничен от рабочей среды и воздушного пространства. Основное взаимодействие происходит только с внешним источником (при продувке).

    Если во время активной эксплуатации возникла течь по штоку шарового клапана, то это может указывать на то, что присутствует выработка на уплотнительном конце запорного агрегата. Если ранее шток был зафиксирован обычной гайкой, то пользователю крупно повезло. Для быстрой ликвидации проблемы достаточно подкрутить изделие всего на несколько оборотов. Если же шток держится за счёт заклёпки, тогда остаётся только купить новый кран.

    Когда протечка задела стыки вентиля и трубопровода, тогда лучше не пробовать перетянуть запорное устройство. Если для уплотнения была использована лента ФУМ, то все попытки окажутся неудачными, так как текстура материала не терпит обратных движений либо повторного использования. Для ликвидации проблемы необходимо аккуратно открутить клапан полностью, покрыть все стыки герметиком и прикрутить изделие снова.

  • Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
