Как можно сделать циркулярку своими руками?

Циркулярная пила своими руками: как сделать ручную и полуавтоматическую циркулярку (80 фото)

В частном домовладении эпизодически появляется необходимость в проведении работ с натуральной древесиной. Промышленная циркулярная пила имеет большую стоимость, ее покупка порой не оправдывается.

Существуют различные фото циркулярной пилы, сделанной своими руками. Подобрав изображение понравившегося изделия — его можно собрать самостоятельно.

В этом случае значительно сократятся финансовые затраты, человек получит возможность изготовить столешницу нужных размеров, установить электродвигатель необходимой мощности.

  • Разнообразие пил
  • Изготовление направляющих
  • Проектирование
  • Рабочий процесс
  • Изготовление столешницы
  • Фото циркулярной пилы своими руками

Разнообразие пил

Существуют различные чертежи циркулярной пилы для решения узких задач и обладающих широким функционалом. В качестве примера можно привести:

Переносной столярный станок небольших размеров, оборудованный круглой пилой. Он применяется для обрезки деревянных брусков небольших размеров.

Переносной станок, который комплектуется круглой пилой и рубанком. Способен производить механическую обработку деревянных брусков. Используется при изготовлении мебели и поделок из дерева.

Стационарный станок больших размеров, способный распускать большие бревна на доски нужных размеров. С его помощью распускаются шпалы на соответствующие доски и бруски.

Каждый из вышеуказанных вариантов имеет свои особенности, отличается функционалом, мощностью электромоторов и величиной круглой пилы.

Изготовление направляющих

При использовании столярного станка для роспуска досок на бруски нужных размеров необходимо строго придерживаться правильной траектории движения заготовки.

Для этого понадобятся направляющие для циркулярной пилы, изготовленные своими руками. Они имеют свои особенности:

  • изготавливаются из твердой древесины или металлического уголка;
  • должны иметь прочные фиксаторы;
  • оборудуются регулируемыми креплениями, что позволяет плавно выставлять ширину или толщину будущего изделия.

Направляющие планки относятся к обязательному элементу, которым комплектуется станок.

Проектирование

Перед тем, как сделать циркулярную пилу своими руками ее понадобится спроектировать. Для этого нужно выполнить следующие действия:

  • решить для каких целей нужен этот станок;
  • найти для него подходящее место, что позволит определиться с его размерами;
  • подобрать электродвигатель с нужными параметрами;
  • заказать шкив и комплектующие, соответствующие заявленным требованиям.

Разработать конструкцию станины и рабочей поверхности. После этого можно приступать к сборке изделия.

Рабочий процесс

После того как проект готов и закуплены все комплектующие можно приступить к процессу по сборке. Станок из циркулярной пилы, сделанный своими руками собирается следующим образом:

При помощи болгарки и точильного станка производятся заготовки для будущей конструкции. Они должны быть прочными и соответствовать размерам, указанным в проекте.

Как сделать стационарную или ручную циркулярку своими руками

Циркулярная пила, сделанная своими руками, отличный инструмент, позволяющий решить большое количество бытовых и иных задач. По сути, самостоятельно изготовить это устройство не трудно даже в той ситуации, если у вас нет никаких специальных навыков, самое главное хотя бы немного понимать принцип обработки металлических сплавов.

  • Циркулярка из угловой шлифовальной машины
  • Компактный настольный станок
  • Стационарная установка

Материалы, необходимые для работы, можно найти в домашней мастерской или в гараже. Итак, циркулярка из дисковой пилы своими руками делается из следующих элементов:

  • уголок из крепкой стали;
  • прямоугольная профильная труба;
  • двигатель.

Готовую циркулярную пилу можно расположить на верстаке. Если у вас его нет, придется делать стол самостоятельно. Двигатель можно взять от старого мотоблока или стиральной машины.

Циркулярка из угловой шлифовальной машины

Если у вас есть собственная «болгарка», это очень хорошо. Для создания «циркулярки» нужно сделать осевую рукоять и скользящий упор к агрегату. В конструкцию скользящего упора входит пара отрезков стального уголка, размещенных по сторонам распилочного диска. С помощью гаек и болтов они соединяются поперечной связкой, а зазор между рабочей частью и боковинами конструкции будет обеспечиваться шайбочками.

На «болгарке» нужно заранее натянуть ленточный хомут из металла винтовой стяжкой вниз. Затем нужно прикрепить сложенную вдвое металлическую полоску к отверстиям для скользящего упора. Стойку и хомут можно объединить, но в этой ситуации металлическая полоска получится слишком толстой.

Затем в редукторе будущего инструмента нужно будет сделать несколько отверстий для болтов. Для этой цели корпус разбирается, и обозначаются точки, где будет происходить сверление. С помощью сделанных отверстий закрепляется осевая рукоять, потому что «штатная» ручка не даст сделать хороший пропил, даже если у мастера очень сильные руки.

Рукоять создается из металлической трубки или прута. Конструкции можно придать форму рога или скобы. Концы элемента, с помощью которых она будет прикрепляться к редуктору, нужно снабдить отверстиями для установки крепежей.

Также нужно сделать штангу, которая будет регулировать процесс. Для этой цели нужно взять кусок металлического прута, из одного его конца сделать петлю, слегка ее расклепать и сделать отверстие для переднего упорного болта.

С другого конца штанги нужно сделать резьбу, которая позволит соединить ее с рукоятью. Заранее на эту резьбу следует накрутить одну крепкую гайку, а после того, как конструкция будет собрана, вторую. Опуская и подтягивая их, можно регулировать глубину распила. Кстати, если вместо болгарки воспользоваться дрелью, можно изготовить аналогичный инструмент.

Таким образом можно самостоятельно сделать из обыкновенной болгарки хорошую циркулярную пилу, с помощью которой можно разрезать различные материалы.

Компактный настольный станок

Выше говорилось о том, как собрать ручную циркулярку. Теперь расскажем, как превратить это устройство в стационарное. Этот процесс предполагает изготовление станины П-образной формы из трубы, а также установку поперечного рычага. Нижние концы конструкции должны изгибаться горизонтально по направлению распила. К столу они крепятся с помощью болтов. Устойчивость обеспечивается дополнительными опорам.

Подвижность рычага обеспечивается посредством распила горизонтального сегмента на две одинаковых части, которые фиксируются между собой хомутами. Диск для распила крепится к вертикальному элементу станину хомутами.

Стационарная установка

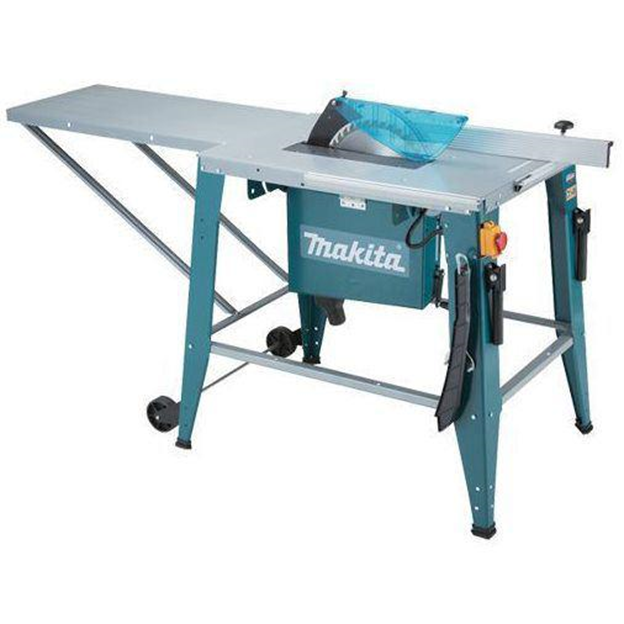

Станок, похожий на заводские модели, нуждается в грамотном отношении в процессе сборки, поэтому нужно заблаговременно позаботиться обо всех мелочах. Настольный вариант «циркулярки» отличается от стационарного лишь высотой станины, что определяется особенностями работы и размерами будущих заготовок. Разовую обработку можно произвести и с помощью обыкновенной настольной пилы, которую после работы можно с легкостью убрать в кладовую или сарай. А вот мастеру, который постоянно имеет дело с древесиной, потребуется стационарная установка. Следовательно, ему нужно сделать стол для циркулярной пилы своими руками.

Циркулярный станок имеет следующие преимущества:

  • Такое оборудование позволяет делать более качественные и глубокие распилы.
  • Станок гораздо удобнее ручного оборудования.

Из вышесказанного можно сделать вывод, что циркулярные пилы, изготовленные самостоятельно, обладают вполне понятной и простой конструкцией, а чертежи, которые можно отыскать на просторах Всемирной паутины, значительно упростят процесс сборки оборудования. Перед самостоятельным изготовлением «циркулярки» следует по отдельности рассмотреть все необходимые элементы, чтобы понимать нюансы функционирования и установки самодельного оборудования.

Как своими руками сделать циркулярку

Стационарная циркулярная пила – это тот станок, который должен быть в мастерской каждого умельца, работающего с древесиной. С ее помощью можно быстро и без особых усилий распилить доску, вырезать заготовку необходимых размеров, напилить дров.

Домашний мастер просто обязан обзавестись подобным станком. Его необязательно покупать, самодельная циркулярка гарантированно справится с объемом работ домашней мастерской, при этом обойдется в значительно меньшую сумму.

  • Устройство циркулярной пилы
  • Простая циркулярка из болгарки или дисковой пилы
    • Необходимые принадлежности
    • Последовательность действий
  • Миниатюрный станок из двигателя от стиральной машины
  • Стационарный станок
    • Станина
    • Столешница
    • Мотор
    • Передача вращения
  • Станок с маятниковой подвеской двигателя

Устройство циркулярной пилы

Являясь действительно полезным инструментом, циркулярка имеет достаточно простую конструкцию. Основные ее узлы:

  • станина – рама, на которой смонтированы основные агрегаты;
  • столешница с прорезью под диск;
  • двигатель с системой передачи вращения;
  • режущий инструмент, диск с зубьями.

Опционально устройство может быть дополнено толкателем, обеспечивающим поступательное продвижение заготовки к диску, и различными подъемными механизмами, регулирующими глубину распила.

Принцип действия циркулярной пилы (циркулярки) состоит в том, что вращение вала электродвигателя передается на режущий инструмент, диск с остро заточенными зубьями. Центр диска располагается ниже уровня столешницы, из нее выведен лишь его сегмент. К вращающемуся диску подводится заготовка, зубья вгрызаются в древесину, создавая ровный распил.

Простая циркулярка из болгарки или дисковой пилы

Углошлифовальная машинка (болгарка) – один из самых востребованных инструментов домашнего мастера, с ее помощью несложно резать металл, зачищать сварные швы. Кроме того, используя вместо штатного абразивного диска диск для дерева, болгарку можно превратить в ручную дисковую пилу (ее называют также паркеткой), а изготовив станину со столиком – в стационарную циркулярку.

Необходимые принадлежности

Для работы понадобится:

  • многослойная фанера толщиной 10 мм и более;
  • выключатель и провод;
  • болты со шляпкой под потай;
  • шурупы;
  • деревянный брусок 40х40 мм.

Также надо подготовить дрель или шуруповерт, молоток, отвертку, плоскогубцы, линейку и карандаш. С помощью этих инструментов предстоит сделать своими руками циркулярку.

Конечно, надо не забыть саму болгарку или ручную дисковую пилу. На первом этапе она поможет раскроить материал, а после займет место в качестве рабочего органа циркулярки.

Последовательность действий

Первым делом изготавливается корпус циркулярки. Для этого отлично подойдет толстая фанера, можно использовать любые прессованные древесные плиты. Потребуется вырезать четыре прямоугольных листа, размер 40 х 80 см. Из них собирается короб с квадратом 80 х 80 см в основании. В углах для простоты сборки и надежности конструкции устанавливают четыре бруска.

Сверху полученный короб закрывается столешницей. Ее можно изготовить из той же фанеры, но лучше использовать какой-либо листовой материал с ламинированным покрытием. Это гарантирует долговечность станку, обеспечит удобство эксплуатации самодельной циркулярки.

В столешнице делают пропил для выхода диска, по бокам от него сверлят отверстия для крепления инструмента.

Болгарку необходимо надежно зафиксировать под столешницей. Конструкция фиксатора может быть самой разнообразной, все зависит от конфигурации самой машинки. Основное требование к креплению – оно должно надежно удерживать болгарку, не позволяя ей смещаться.

Простейшее крепление может выглядеть так: два металлических угольника, между ними стальным хомутом фиксируется болгарка.

Для дополнительной прочности рекомендуется задействовать резьбу боковой рукояти, в нее ввинчивается болт с подходящей резьбой.

В верхних полках угольников, удерживающих болгарку, сверлят по два отверстия. Конструкцию с помощью болтов с потайными головками крепят снизу к столешнице. Останется только заблокировать кнопку включения, подключить болгарку через внешний выключатель.

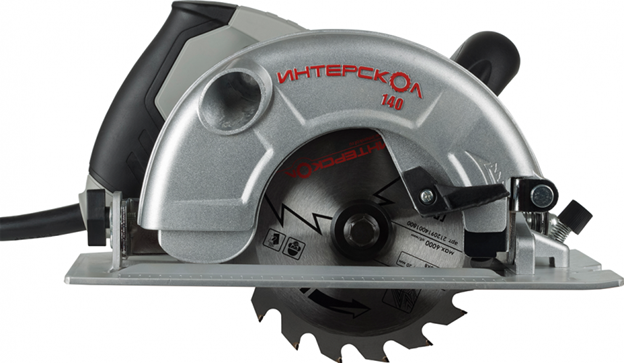

Таким же образом можно изготовить своими руками циркулярку из дисковой пилы. В данном случае работа заметно упрощается благодаря тому, что не нужно придумывать крепление. Достаточно сделать вырез под диск, просверлить отверстия по отверстиям плиты ручной дисковой пилы.

Миниатюрный станок из двигателя от стиральной машины

Циркулярка отличается крайней простотой и доступностью материалов для ее изготовления. Пожалуй, единственная дорогостоящая ее деталь – электродвигатель. Стационарные станки оборудуют мощным асинхронным двигателем, который обеспечивает распил толстой древесины любых пород, но в домашней мастерской можно ограничиться и меньшей мощностью.

Обратите внимание! Для распиловки досок средней толщины достаточно изготовить своими руками циркулярный стол с приводом от двигателя стиральной машины.

Данная конструкция имеет ряд преимуществ. Двигатель от старой стиральной машины стоит недорого, более того, подобный агрегат наверняка найдется в хозяйстве домашнего умельца. Подключение данного двигателя не отличается особой сложностью, нет необходимости искать схемы, заниматься пайкой. При всем при этом мощности такого агрегата вполне достаточно для большинства видов работ.

Схему станка можно максимально упростить, исключив ременную передачу. В таком варианте режущий инструмент будет крепиться непосредственно на вал двигателя. Станиной настольного мини-станка послужит рама, собранная из бруска сечением 40 х 40 мм. При желании ее можно сварить из уголка или профильной трубы.

В качестве подставки (столешницы) циркулярки идеально подойдет часть корпуса старого телевизора, ДСП с покрытием. Как показывает практика, данная деталь отличается достаточной прочностью, а благодаря лаковому покрытию не препятствует скольжению обрабатываемой заготовки.

В столешнице электролобзиком перпендикулярно вырезу под диск делают два параллельных пропила. По ним будет скользить подвижный угольник, играющий роль бокового упора. Он поможет делать ровный распил, при необходимости, под заданным углом.

Стационарный станок

Тем, кто планирует серьезно заниматься деревообработкой, стоит задуматься об изготовлении полноценной стационарной циркулярной пилы. Это должен быть отдельный агрегат, установленный на верстак, оборудованный мощным двигателем, с возможностью быстрой замены диска. На изготовление своими руками такой циркулярки придется затратить время, но она точно себя окупит.

Несмотря на видимую простоту данного устройства, до начала работы стоит создать чертеж станка. Это позволит наглядно увидеть будущий агрегат, выбрать оптимальную его конфигурацию.

Станина

Основа любого станка – станина, рама, на которой монтируются все основные детали. Станина циркулярки должна быть устойчивой и надежной, поэтому она изготавливается из металла. Предпочтительнее использовать профильную трубу или толстостенный угольник. Для соединения деталей используется сварка. Если задумана разборная конструкция, подойдет соединение на болтах.

Купить подходящий материал не составит особого труда, в любом специализированном магазине металлопроката можно подобрать и трубы, и угольник. Желающим сэкономить можно порекомендовать обратиться к скупщикам металлолома. У них можно купить то же самое, только дешевле.

Столешница

Лучшим материалом для изготовления столешницы профессиональной циркулярки является металл. Отлично подходит сталь и сплавы на основе алюминия. Для бюджетного варианта можно ограничиться толстой многослойной фанерой, обитой листовым железом. В любом случае поверхность столешницы должна быть гладкой, стойкой к трению и не прогибаться под весом до 50 кг.

В столешнице делают паз под диск. Его можно проделать двумя способами. Можно сделать пропил в цельном листе, а можно собрать столешницу из двух половин. Второй способ предпочтителен для металлической столешницы, пропил в которой сложно проделать в домашних условиях.

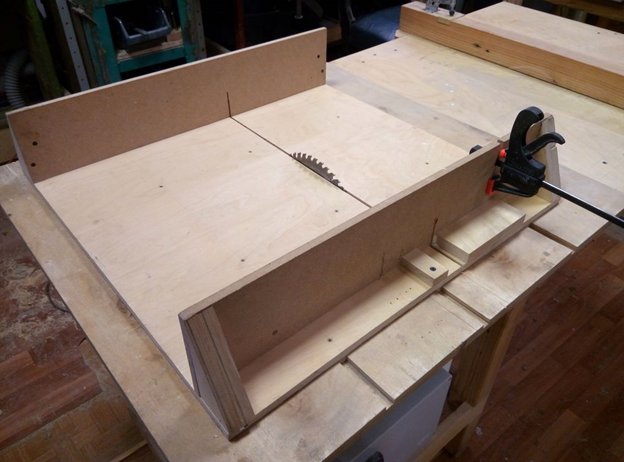

На столешницу крепится параллельный упор. Лучший материал для этого, независимо от материала стола, – стальной уголок. Для его крепления делают пазы или используют мощные струбцины.

Мотор

Двигатель будущей циркулярки выбирается в зависимости от имеющегося диска. Если планируется работать с маленькими дисками, диаметром 150-170 мм, можно ограничиться электродвигателем мощностью около 0,5 кВт. Для дисков диаметром от 350 мм надо искать агрегат 1 кВт и более.

При желании можно изготовить распиловочный станок для работы вне мастерской, для этого достаточно предусмотреть возможность установки бензинового двигателя небольшой мощности, он может быть съемным.

Передача вращения

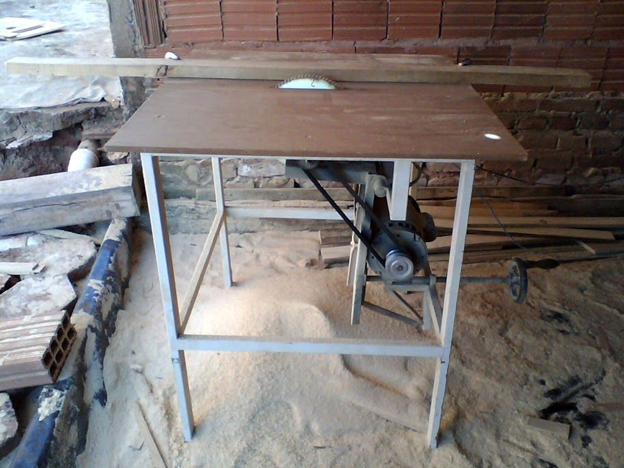

Оптимальный привод циркулярки – клиноременная передача. Используются два шкива, один на двигателе, второй – на приводном вале. Это удобно и безопасно. Нет прямой связи между ротором двигателя и диском, в случае заклинивания инструмента ремень начнет проскальзывать, сигнализируя о необходимости отключить питание. Кроме того, используя шкивы с несколькими ручьями, разных диаметров, можно регулировать обороты пилы, выбирая оптимальный режим для различной древесины.

Вращение от ротора двигателя передается на вал. Это одна из самых ответственных деталей циркулярки. Изготовить вал самостоятельно вряд ли удастся, лучше купить готовый или заказать у токаря.

Вал устанавливается на подшипники. Они должны быть закрытого типа: циркулярка – место пильное и открытые долго не прослужат.

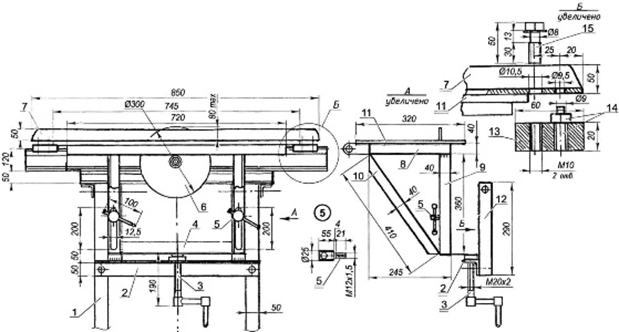

Станок с маятниковой подвеской двигателя

Тем, кто может похвастаться умением работать с металлом, можно посоветовать изготовить циркулярку с маятниковой подвеской двигателя. Основная особенность устройства состоит в том, что двигатель, вал и режущий диск установлены в одной общей рамке. С одной стороны она шарниром закреплена на станине, вторая удерживается винтом с возможностью регулировки высоты. Изменяя длину винта, можно регулировать высоту выхода диска из столешницы.

Данная система позволяет регулировать высоту распила, а также пользоваться дисками разного диаметра. Если же вместо регулировочного винта использовать щуп, выведенный на столешницу, можно обзавестись простеньким копировальным станком. Щуп позволит регулировать глубину распила по некоторому шаблону. Эта достаточно простая доработка превратит простую циркулярную пилу в настоящий деревообрабатывающий станок. Таким устройством можно не только разрезать доску на необходимые заготовки, но и выполнять точные пропилы, делать различные выборки.

Читать еще:  Светодиодные светильники: все о возможностях LED-приборов и вариантах их исполнения

Циркулярка своими руками

В домашнем хозяйстве всегда кстати приходится циркулярная пила. Капитальный ремонт — затратное и хлопотное дело. Не каждый может позволить себе покупку дорогостоящего инструмента для обработки деревянных материалов. Циркулярная пила, сделанная своими руками, позволяет производить безопасные работы и ускорить процесс строительства. Собственноручно изготовленная пила имеет ряд преимуществ, таких как надежность, экономичность и заточка под непосредственные нужды.

Назначение циркулярной пилы

Перед тем, как приступить к сборке станка, нужно четко определить его предназначение. Для заготовки дров и простого распила больших кусков древесины хватит крепко закрепленного стола с прорезью для пилы. Данный вид распространен в деревнях и сельских местностях, станки не отличаются безопасностью и повышенным функционалом.

Для выполнения более разнообразного спектра столярных работ понадобится лучший вариант. Циркулярка должна быть оборудована координатным столом со специальными направляющими, это позволяет менять градус. Изготовка изделий малого размера требует повышенной безопасности. Устанавливается регулировка скорости, предусматривается смена дисков.

Циркулярка своими руками в действии

Конструкционные особенности циркулярного станка

Циркулярки любого неподвижного типа состоят из основных частей.

  1. Стол для соединения механизмов. Сборка, сочетающаяся с двигателями большей мощности предпочтительна со столом, полностью выполненным из металла. Поверхность стола необходимо сделать своими руками ровной, для более качественного изделия на выходе.
  2. Двигатель в большинстве случаев используется из того, что имеется в запасе. Электромоторы, рассчитанные на долгое время работы от сети, будут предпочтительнее коллекторным приводам.
  3. Вал является самым ответственным узлом циркулярки. Готовые изделия используют чаще всего, при других случаях узел изготавливается на токарном станке. Важно рассчитать посадочные отверстия, исключить биение.

При изготовлении станка своими руками, стоит обратить отдельное внимание на безопасность. Основная чисть диска пилы должна закрываться защитным кожухом. Подвижные элементы привода и двигателей необходимо закрыть. Кнопка аварийной остановки работы встраивается в цепь электропривода и имеет удобное расположение.

Ручное устройство из угловой шлиф машинки

Множество работ производится популярным инструментом «болгарка». Из данного инструмента получится незаменимая хозяйству циркулярная пила, сделанная своими руками. Достаточно изготовить скользящий упор из подручного материала. Конструкция предполагает наличие двух небольших отрезков уголков, которые располагаются параллельно диску. Соединение происходит с использованием болтов, зазор регулируется поставочными шайбами.

Ленточный хомут устанавливается таким образом, чтобы расположение винта находилось снизу. Следом присоединяется полоса метала с отверстием, в другом случае, конструкция может быть единой, но так теряется толщина металла. Следующий шаг это пропил отверстий в корпусе, через которые крепится рукоятка для выполнения основных работ. Рукоятка, сделанная своими руками, представляет собой рог или скобу, за основу берется металлический прут или труба. Стоит учитывать и клепку, если концы будут расслаблены, возможен прогиб рукоятки во время механического воздействия на нее.

Миниатюрный циркулярный станок настольного типа

Стационарный станок более функционален и безопасен при использовании. Самодельная циркулярка настольного типа изготавливается в домашних условиях так же, как и ручная пила, с добавлением некоторых элементов. Самодельная циркулярная пила своими руками, потребует подготовленные чертежи. Процесс подразумевает использование трубы 2 см, металл изгибается П образной формой. Крепление устанавливается болтами к столу, нижние концы изгибаются в направлении работ. Дополнительная устойчивость приобретается за счет установки рычага с перемычкой, скрепленной сваркой в форме буквы «Т».

Мини-циркулярка своими руками

Стол для настольной циркулярной пилы, сделанной своими руками может быть использован в качестве отрезного станка. Пропил не может достигать свыше 8 см, поэтому для выполнения более крупных работ потребуется использование станка большего размера.

Стационарный станок собственными руками

Для выполнения повседневных или одноразовых задач вполне сгодится циркулярка, изготовленная своими руками. Распилочные работы небольших объемов не подразумевают сильные нагрузки на привод диска. Компактный инструмент имеет малые габариты, что дает возможность убрать его после окончания работ в определенное место. Для опытного столяра потребуется сделать циркулярку стационарного типа больших размеров.

Изготовленная стационарная циркулярная пила своими руками потребует точности, грамотности от мастера. Чертежи, представленные во многих типах литературы помогут при изготовлении. Стоит грамотно и трепетно отнестись к каждому узлу агрегата, ведь циркулярка используется на высоких оборотах с режущим инструментом.

Стол для циркуляции

Основным условием при изготовлении стола является выбранный материал. Рекомендуется применять цельный стальной лист, дюралевый или из сплава силуминов. Такие материалы, как влагостойкая фанера, оргстекло и текстолит требуют обработки и установки поверх оцинкованного листа. Применение любого материала при изготовлении должно отвечать главным условиям:

  • повышенная виброустойчивость;
  • недопустимо прогибание при нагрузке свыше 50-60 кг;
  • наличие идеально ровной поверхности.

В тех случаях, когда условия не соблюдаются, циркулярка, сделанная своими руками, может остановиться из-за заклинившего диска или сломанного привода. Последствия могут быть различными, от испорченной детали до полученных увечий человеком.

Известно несколько вариантов для изготовления стола циркулярки. Стационарные столы можно пропилить или изготовить из двух частей. Диск циркулярной пилы должен выступать не более, чем на треть от своего диаметра.

Пильный диск

Конструкция изготовленной циркулярки своими руками должна содержать пильный диск. Рабочая поверхность диска устанавливается на треть от общего диаметра. Например при диаметре 210 мм, диск должен выступать от стола на 70 мм. Детали с большей толщиной потребуют мощного двигателя, от 1 кВт. Миниатюрная циркулярная пила не справится с такими задачами.

Раскалывающий нож, установленный на некоторых моделях служит для предотвращения замыканий и заклиниванию при работе. Располагается сзади на несколько миллиметров от зубьев пильного диска. Устройство может понадобиться и при изготовлении циркулярки своими руками.

Боковой упор с возможностью регулировки

Любые виды работ потребуют наличие упора. Боковой упор изготавливается из бруска плотных пород дерева. В других случаях, возможно изготовление из металлического уголка. Расположение должно быть немного длиннее конструкции стола. Установка упора производится с помощью болтов. Шаблон устанавливается между столом и резаком, для точной установки, более качественной настройки.

Наиболее ответственной деталью конструкции является вал, устанавливаемый на циркулярку. Изготовленный вал для циркулярки своими руками может испортить конструкцию, нанести травмы. Причиной этому служит биение, которого невозможно избежать при изготовлении вала кустарными методами. Изготовление вала стоит доверить специалисту с хорошим токарным оборудованием. Следует помнить о наличие резака, которому необходимо посадочное место. Отверстия должны быть симметрично изготовлены на станке и обработаны.

Готовые валы продаются на специализированных рынках. Следует отдавать предпочтение деталям с наличием само устанавливающегося подшипника. В противном случае, обычный механизм может в скором времени привести в негодность циркулярку.

Передача

Существует несколько видов передач, которые возможно использовать в конструкции циркулярки, изготовленной своими руками:

  • клиноременная передача;
  • механизм, состоящий из шестеренок.

Предпочтительным вариантом считается использование ременной передачи. Использование механизма с шестерёнками может привести к заклиниванию при попадании инородного тела и нанесению травм работнику. При выборе диаметра шкива, учитывается максимальное количество оборотов распилочного диска.

Мотор

Электромотор для циркулярки

Самодельные станки комплектуются в большинстве случаев двигателем от старой стиральной машины. Основными особенностями является повышенный срок службы и КПД. Обороты таких двигателей не высоки, что делает работу на циркулярной пиле, собранной своими руками более безопасной, продолжительной, оказывает положительное влияние на результат. Использования специального трехфазного двигателя подразумевает наличие сети 380 Вольт. Если таковой не имеется, придется использовать пусковой и рабочий конденсатор, что приводит к дополнительным затратам.

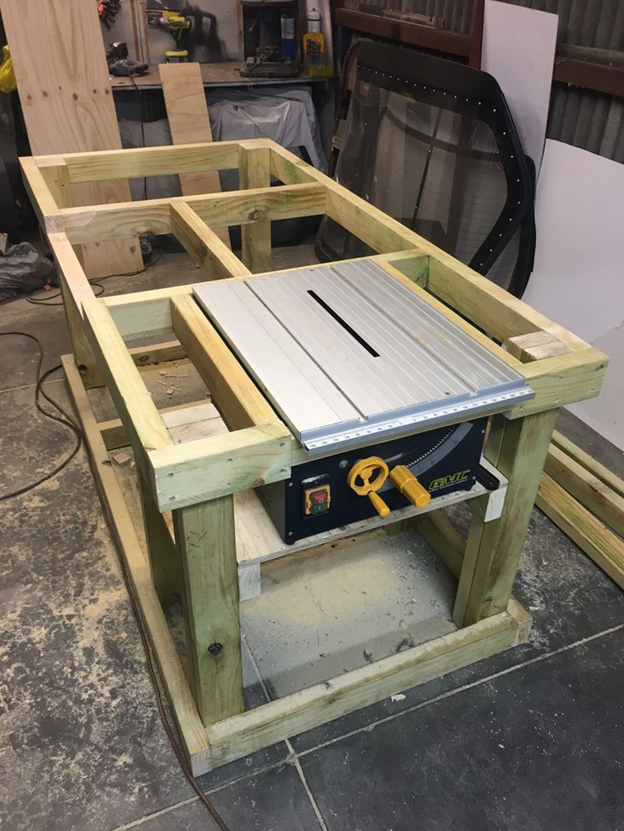

Циркулярная пила из болгарки или дисковой пилы

При работах с небольшими заготовками, достаточно обойтись циркуляркой малых размеров. Циркулярка, изготавливается своими руками из подручного электроинструмента, понадобятся «болгарка» либо дисковая пила.

Существует множество вариантов стационарного применения подручного инструмента. Достаточно закрепить устройство снизу стола, для доступа материала к диску. Высота регулируется в зависимости от обрабатываемых деталей, из соображений техники безопасности не должна превышать одной трети размера распилочного диска. Такой вариант установки недоступен выключатель, необходимо переделать устройство для удобной работы.

Достаточно распространённым вариантом является использование станины на направляющих. Несложная конструкция позволяет использовать инструмент для работы под любым углом. Состоит из двух параллельно установленных металлических труб или уголков, на которые установлены пила.

Циркулярная пила, изготовленная своими руками делает более быстрой и экономичной производимую работу. Такое приспособление понадобиться при капитальном ремонте и других действиях, связанных с распилом дерева. Простота конструкции, возможность использования подручных материалов, делают стоимость практически нулевой, а изготовление своими руками позволяет внести необходимый функционал для работы.

Как сделать простейшую и компактную циркулярную пилу

Привет, друзья самоделкины. Сегодня в статье мы подробно опишем, как сделать очень интересную самоделку. А именно сегодня мы с вами соберём компактную и очень простую циркулярную пилу. Наверняка каждому из нас, когда-либо требовался такой инструмент как циркулярная пила. Ради, какой-то небольшой домашней задачи ни кто, конечно же, не будет покупать себе циркулярную пилу. Но все же с ней куда проще будет распилить заготовки на ровные объекты, например для ящика для картошки. Так вот самоделка будет состоять из максимально подручных инструментов и материалов, поэтому собрать её сможет каждый, возможно даже и, не потратив на это ни копейки. Ну, чтож, думаю не стоит тянуть с длинным предисловием, погнали.

Ссылки на некоторые компоненты конструкции вы может найти в конце статьи.

Для простой циркулярной пилы понадобится
— Коллекторный электродвигатель
— Небольшой кусок фанеры (или любой другой подобный материал)
— Отрезок ПВХ трубы
— Адаптер для режущего диска
— Выключатель
— Блок питания постоянного тока на 12-24в
— Пару брусочков
— ДВП
— Металлическая пластина
— Саморезы
— Гнездо и разъём питания


После чего изготовим ножки для этого стола. Сами ножки будем делать из подходящей по диаметру водопроводной ПВХ трубы. Для этого возьмём трубу и отпилим от неё 4 отрезка, длина каждого должна быть равна 10 см.


Затем только что заготовленные ножки следует приклеить к столу, Но перед склеиванием деталей, для более надёжного соединения элементов необходимо сделать следующее, а именно зашкурить места склеивания наждачной бумагой (см. фото). Только после чего приклеивать ПВХ ножки к фанере, сначала при помощи суперклея, а потом дополнительно укрепив это соединение термоклеем.



Для следующего шага потребуется электродвигатель, но перед его использованием, давайте определимся с выбором. Электродвигатель следует брать 775 класса, так как именно такого типа двигатели обычно используются на большинстве видов электроинструмента. Следует отметить то, что желательно не экономить на двигателе, а взять хороший и качественный электродвигатель, вал которого будет установлен не на втулках, а на подшипниках. Такой двигатель прослужит вам дольше и со временем не появиться лишние вибрации.

Перед тем как установить электродвигатель на заготовку необходимо на ней вырезать паз под режущий диск. Для этого при помощи линейки и маркера на фанерной заготовке начертим паз, длина которого будет равна диаметру режущего диска и шириной около 5 мм. Сам паз следует чертить на расстояние 7 см от одного из краёв (см. фото).


Вырезать паз под режущий диск будем при помощи дрели, то есть будем его высверливать. Для этого берём дрель со сверлом подходящего диаметра (диаметр сверла не должен превышать ширины этого паза) и на всю длину насверливаем отверстий на максимально близком расстоянии друг от друга. Далее для того чтобы убрать лишнее будем использовать полотно от ножовки по металлу, и повторим действия с изображения данного ниже. И после чего наждачной бумагой облагородим вырез, убрав все заусенцы.



Следующим шагом соберём простейший «пульт» управления для циркулярной пилы. Для этого необходимо взять кусочек ДВП и вырезать из него не большой прямоугольник, на котором мы сможем разместить выключатель и разъём питания. Для того чтобы можно было надёжно закрепить этот «пульт к конструкции» необходимо его сделать толще, то есть для этого необходимо вырезать несколько одинаковых прямоугольников из ДВП.

Далее в каждом из прямоугольников проделываем одинаковые отверстия под установку выключателя и разъёма питания. После чего при помощи суперклея склеиваем эти заготовки между собой, максимально аккуратно, для того чтобы создать эффект «монолитной» детали. Далее вставляем сам разъём и выключатель в свои посадочные места и закрепляем этот «пульт» на конструкции в удобном для вас месте, закреплять его следует при помощи суперклея.


Следующим шагом возьмём электродвигатель, и на его вал установим адаптер для режущего диска. Далее установим непосредственно сам режущий диск на свое место. Прикладываем электродвигатель с установленными на него адаптером и самим диском к фанерной заготовке так, чтобы режущий диск при этом не касался самой фанеры, а беспрепятственно мог вращаться на своем месте (см. фото).


Фиксируем электродвигатель в таком положении и прикладываем к нему с обеих сторон два небольших брусочка. Затем приложенные только что к электродвигателю брусочки следует закрепить при помощи суперклея. Затем убираем двигатель и намертво приклеиваем эти брусочки, промазав клеем по контору со всех сторон.


Устанавливаем двигатель теперь уже на свое посадочное место и закрепляем его пока на суперклей. Затем потребуется взять металлическую пластину. Из которой, нужно вырезать две полоски равной длинны, они у нас будут выступать в роли хомутов, на которых будет держаться электродвигатель. По краям двух вырезанных пластин следует высверлить по одному сквозному крепёжному отверстию. И теперь уже окончательно закрепим электродвигатель на своём месте при помощи саморезов и только что изготовленных пластин.




После чего заготовку следует закрепить на основании, которое тоже следует вырезать из листа фанеры. Вырезав основы, приклеиваем к нем заготовку при помощи суперклея также как в прошлый раз перед этим зашкурив место склеивания наждачной бумагой.

Далее переходим к электронной части самоделки. Здесь не ничего сложного просто припаиваем контакты, идущие от электродвигателя к разъёму питания, через выключатель.



Собственно все готово! Остаётся подключить блок питания и протестировать. Результаты тестов вы можете наблюдать ниже. Так же стоит отметить, что вы же можете использовать регулятор оборотов, с помощью которого можно расширить функционал самоделки. А также можно подумать об эстетики и покрасить конструкции какой-нибудь краской




Вот видео автора самоделки:

Изготовление циркулярной пилы своими руками

Необходимость иметь под рукой небольшой циркулярный станок наверняка приходила в голову всем, кто хотя бы однажды пытался сделать ровный разрез электролобзиком или ручной пилой небольшой дощечки или полоски ламината. Другое дело, когда такая операция выполняется на устойчивом станке. Пусть даже эта циркулярка своими руками была собрана из металла и имеет не слишком презентабельный вид, но этот станок по дереву позволяет выполнить работу и быстрее, и качественнее. Вот только как самому собрать циркулярку с наименьшими затратами и использовать при этом доступные детали, например, двигатель от стиральной машины?

Устройство циркулярной пилы

Устройство циркулярной пилы, как и большинство стационарных станков, состоит из таких основных частей:

  • Станина или основание;
  • Двигатель – чаще всего это асинхронный электродвигатель;
  • Ременная передача — шкивы и передаточный ремень;
  • Рабочий вал циркулярной пилы;
  • Рабочий стол;
  • Устройства безопасности;
  • Электрооборудование.

Вся схема компоновки устройства основана на массивной станине или основании. Это может быть цельная деталь отлитая из алюминия чугуна, или иметь вид рамы — корпуса, собранного из обрезков труб или уголков. Самодельный станок, предпочтительнее сделать из обрезков профильных труб, например, можно использовать квадратные профильные трубы 25х25 мм или прямоугольный профиль 20х40 или 25х50.


Шпиндель для крепления дисковой циркулярной пилы используется в виде резьбы на валу. Зажим пилы в таком случае делается при помощи гайки. Узел шпинделя можно сделать и по-другому, так как у ручной циркулярной пилы – просверлить отверстие в валу, нарезать внутреннюю резьбу и зажимать диск болтом. Но как показывает практика первый вариант лучше – циркулярная пила зажимается надежнее, да и толщину полотна можно подбирать разную.

При использовании ременной передачи электромотор и рабочий вал соединяются клиновым ремнем. Вращательное движение от вала мотора через шкив передается на шкив рабочего вала. Рекомендуется циркулярный распиловочный станок сконструировать именно по такой схеме, это позволит увеличить ресурс мотора и исключить возможность заклинивания. Если циркулярный диск заклинит, и он остановится, и просто растянется ремень, а двигатель будет продолжать работать.

Рабочий стол необходим для того чтобы заготовка во время работы была в одной плоскости. Стол циркулярки делается по возможности широким, так, чтобы можно было спокойно опереться деталью о его плоскость.

Читать еще:  10 мифов об утеплении фасада пенопластом

Чтобы деревообрабатывающий циркулярный станок был безопасным, обязательно устанавливаются устройства, обеспечивающие безопасность работы. Это может быть защитный кожух, толкатель для работы с небольшими деталями, параллельный упор.

Одним из вариантов собрать простой бюджетный станок для домашней работы выступает вариант переделки ручной циркулярки в стационарную, добавив к фактически готовому устройству станину и широкую рабочую поверхность.

Основные узлы, материалы, инструменты

Алгоритм работы по созданию циркулярной пилы своими руками довольно прост. Сначала необходимо определить для каких целей будет использоваться циркулярка. Если это небольшой переносной станок для работы с ламинатом и фанерой, то здесь стоит задуматься над устройством из ручной циркулярной пилы, а если стоят более грандиозные задачи, то лучше подумать о более надежном двигателе и внушительных размерах станка.

В любом случае придется сделать чертежи устройства, чтобы рассчитать, как и где будет устанавливаться оборудование, как будут крепиться основные части, и заодно продумать, какой инструмент понадобится для работы.

Для небольшой переносной циркулярки из ручной пилы можно использовать популярную схему сборки корпуса из многослойной фанеры или кусков древесно-стружечной плиты. Ну а если планируется использовать ременную передачу и мотор от стиральной машины, то понадобится инструмент для работы с металлом. Здесь без сварочных работ не обойтись.

Простая циркулярка из болгарки или дисковой пилы своими руками

Схема простого станка из ручной циркулярной пилы или болгарки позволяет использовать уже готовые инструменты с узлом крепления диска и двигателем. Здесь не нужна ременная передача, а значит, и количество технологических операций будет меньше. Большим плюсом этой модели будет то, что в конструкции будет использован готовый подъемный механизм для циркулярной пилы, это позволит регулировать глубину пропила заготовки.

Одновременно эта схема имеет и ряд недостатков. Так дисковый пильный круг в инструменте на основе болгарки будет иметь большую скорость вращения, порядка 7000 оборотов в минуту, с одной стороны, это большое преимущество, поскольку высокая скорость позволяет делать работу более качественно. Но с другой стороны, при работе с твердыми породами дерева или в случае заклинивания пилы велика вероятность того, что мотор просто сгорит. Кроме этого, необходимо учитывать, то, что вал болгарки не получится вынести ближе к рабочей плите, будет мешать редуктор, поэтому глубина пропила в таком инструменте будет небольшой.

Еще одной проблемой этого варианта циркулярной пилы будет то, что болгарка не имеет приспособлений безопасности как ручная циркулярная пила, их придется сделать отдельно.

Но есть и положительные стороны — корпус редуктора болгарки имеет готовые отверстия под ручки и при использовании их в качестве посадочных отверстий под крепления к корпусу станка. В таком случае переделывать болгарку, внося изменения в конструкцию инструмента, будет не нужно, достаточно сделать кронштейны и зафиксировать их на корпусе.

Также можно поступить и с кнопками включения – при помощи изоленты просто зафиксировать их во включенном положении, а провод подключить к разъему пускателя. В качестве основной кнопки можно использовать старый выключатель с большой клавишей, это позволит сэкономить время при сборке станка повысить безопасность — в случае экстренной остановки инструмента большую клавишу легче найти.

Из дрели

Это не самый лучший вариант миниатюрной циркулярной пилы в плане выносливости и надежности. Если использовать ручную дрель без внесения дополнительных изменений в конструкцию, то можно предложить два варианта циркулярной пилы из дрели. Первый вариант будет использовать зажимной патрон, без каких бы то ни было изменений – полотно диска при этом необходимо будет насаживаться на болт и зажиматься в сверлильном патроне. Второй вариант будет заключаться в том, что сверлильный патрон будет необходимо снять и использовать шпиндель для крепления пилы. Но как бы там ни было, ручная дрель предназначена для краткосрочного режима работы, производители рекомендуют непрерывно использовать ее всего 2-3 минуты, после чего делать не меньше 5-7 минут перерыв. Этот инструмент рассчитан на работу со сверлами максимальным диаметром 10-13 мм, поэтому использовать циркулярный пильный диск диаметром даже 125 мм на такой пиле будет вряд ли разумно.

Миниатюрный станок из двигателя от стиральной машины своими руками

А вот что касается двигателя от стиральной машины, то это, пожалуй, один из самых лучших вариантов мотора для сборки циркулярной пилы в домашних условиях. Моторы стиральных машин отличаются большим ресурсом и выносливостью. Небольшие обороты вала целиком компенсируются конструкцией – в большинстве двигателей стиральных машин имеется проточка под шпонку шкива, а сам корпус имеет удобные отверстия для крепления. Повысить число оборотов пильного диска пилы можно, установив на мотор и рабочий вал шкивы разного размера или взять электромотор от центрифуги той же стиральной машины. Кстати, из двигателя центрифуги можно сделать станок с прямой передачей, у такого мотора обычно длинный вал, и пилу небольшого диаметра можно установить прямо на него.

Но главным преимуществом двигателя от стиральной машины выступает его мощность. Он рассчитан на длительный период работы, а для циркулярной пилы это самое главное.

Самодельный стационарный станок

Предлагаемый проект стационарной циркулярной пилы собранной своими руками предусматривает использование уже готовых деталей и узлов. Сборка предусматривает всего несколько деталей, требующих токарную обработку. Основой модели выступает электромотор от старой стиральной машины.

Станина

Изготовление станины из профильной трубы было выбрано неслучайно. В конструкции использован профиль 20х20 мм и 25х25 мм.

Такая станина получилась прочной и устойчивой. Боковые стойки сделаны одинаковыми. Соединены они внизу профилем 25х25, а вверху имеется перемычка из трубы сечением 20х20 мм. Получившийся каркас настольной циркулярки приподнят над поверхностью на пластиковые ножки, это повысило устойчивость инструмента. На нижние перемычки установлены болты для крепления двигателя.

Узел крепления рабочего вала выполнен из гайки. Внутренняя резьба гайки сточена, диаметр соответствует внешнему диаметру подшипников вала. Для фиксации подшипников будет использовано стопорное кольцо, под которое сделана проточка.

Столешница

В качестве столешницы рабочего стола в циркулярке будет использован лист металла толщиной 2 мм. Этого вполне достаточно чтобы заготовка свободно перемещалась по рабочему столу.

В металле сделаны отверстия под посадку винтов с потайной головкой. Кроме металла в качестве стола можно использовать и дсп, и изготовить его из фанеры. Рабочий стол циркулярки рекомендуется делать так, чтобы к нему можно было установить упор.

Мотор

На двигателе уже имеется шкив. Это стандартный шкив, который применяется в стиральной машине.

В качестве точек крепления будут использованы удлиненные шпильки корпуса двигателя. Штатные шпильки были заменены на более длинные с резьбой М8. Кронштейны изготовлены из уголка 60х60 мм. В точке крепления к двигателю просверлены отверстия, а в местах крепления к станине сделана прорезь для регулировки натяжения ремня.

Передача вращения

В этой настольной циркулярной пиле будет использована ременная передача. От шкива двигателя вращение будет передаваться на рабочий вал при помощи клинового ремня. Шкивы на станке используются одного диаметра, поэтому скорость вращения рабочего вала будет такой же как и двигателя — 1450 оборотов в минуту. Это стандартные шкивы, используемые в стиральной машине.

Вал циркулярки взят из болгарки. Это решение вполне оправдано. Нет необходимости мудрить с токарными работами, уже есть готовая резьба с шайбами нужного посадочного диаметра. А подогнать диаметр вала можно своими руками, просто зажав вал в дрели и обработав его напильником.

Установленный на каркас рабочий вал со шкивом будет иметь такой вид.

Сборка

Сборка циркулярной пилы начинается с установки двигателя на каркас.

После установки двигателя надевается ремень.

После натяжения ремня и установки положения двигателя он фиксируется при помощи гаек.

Для защиты мотора от опилок на корпусе установлены защитные экраны.

Устанавливается и зажимается циркулярная пила на рабочий вал.

Для удобства включения устанавливается выключатель. Последний этап – установка рабочего стола циркулярки.

В качестве испытания проведено распил разных материалов: плиты из древесной щепы, куска ДСП, доски толщиной 30 мм.

Как видно результат впечатляет.

Станок с маятниковой подвеской двигателя

Это более совершенный вид циркулярной пилы. Маятниковый подвес циркулярки обеспечивает плавный ход работы инструмента, при работе нет рывков, а ремень натягивается более сильно. Такая самодельная циркулярная пила меньше вибрирует, что сказывается на качестве работы и на долговечности узлов самого станка. Сам маятник представляет собой закрепленную с одной стороны платформу, на которой установлен двигатель. Второй конец платформы подпружинен. При включении двигателя платформа гасит колебания, и под действием вращения вала электродвигатель натягивает ремень.

Как видно собрать простую настольную циркулярную пилу своими руками относительно просто. Двигатель от стиральной машины и вал от старой болгарки это основные и самые дорогостоящие детали этого станка, все остальное можно сделать из подручных материалов. В результате получается незаменимое устройство, которое в случае необходимости можно доработать под свои потребности добавив необходимые устройства и приспособления.

Стол для циркулярной пилы своими руками — чертежи

Стол для циркулярной пилы своими руками — чертежи

Для работы с древесиной самым популярным инструментом является циркулярная пила. Какое видео из любой домашней мастерской не возьмите, везде она присутствует. Инструмент этот может быть стационарный или ручной, очень удобный, легко справится с разным материалом на основе дерева и не только. Работа с ним спорится, производительность отличная – именно потому при частом использовании циркулярной пилы стоит задуматься о специальном столе, с которым работать будет еще удобнее. Он поможет не только повысить производительность, но и в значительной мере обезопасить работу с циркулярной пилой.

Что такое циркулярная пила

Сначала стоит, наверное, поговорить о том, что представляет собой такой инструмент как «циркулярка».

Циркулярная пила или циркулярка, как ее чаще всего называют, нужна для распиловки самых разны деревянных заготовок. С ее помощью можно раскроить погонаж, фанеру, ДСП, МДФ, гипсокартон кстати тоже, берет она и тонкий, мягкий металл, обычное дерево, куда ж без него и так далее. В общем со всех сторон – инструмент крайне удобный и максимально универсальный в своей нише.

Чаще всего мастера приобретают ручные циркулярные пилы, которые имеют более скромные параметры, чем профессиональные или полупрофессиональные станки, идущие уже со специальным столом на продажу.
Ручная циркулярная пила подойдет для распиловки на глубину от четырех до четырнадцати сантиметров. Это мы говорим о стандартной комплектации. Также они могут сделать прямой пропил до восьми с половиной сантиметров. Конечно, если вам требуется более мощная пила данного типа, то лучше уж остановиться на профессиональном ее варианте.

Работа с пилой осуществляется следующим образом: оператор пилу держит в руках очень крепко и прижимая ее к заготовке перемещается вдоль линии пропила. При этом размер распиливаемого изделия ничем не ограничен. Можно проводить пропилы и под нужным углом, хотя вручную делать длинный пропил не всегда удобно.

Все циркулярные пилы отличаются между собой по мощности – это их основной параметр, на который обращают внимание при покупке инструмента. Самые недорогие из них имеют значение до 1200 Ватт, могут распилить на глубину до четырех – пяти сантиметров. Просты в использовании строго бытовые варианты, которые не требовательны к себе и к мастеру, что с ними работает. Отлично подойдут для нечастого применения, решения несложных задач, неприхотливы в принципе.
Для пропилов глубиной от шести сантиметров и выше, необходимо закупать уже полупрофессиональное оборудование мощностью не менее 1800 Ватт. Если же задачи стоят еще сложнее, то тут спасет только профессиональный инструмент, параметр мощности которого будет от 2200 Ватт и выше. Такая циркулярка может работать долго под нагрузкой, проводит максимально глубокий распил от восьми с половиной сантиметров. Если это агрегат, относящийся к производственным, то может провести пропил более четырнадцати сантиметров. Мощность таких циркулярных пил больше 5000 Ватт, а вес спокойно доходит до центнера. Понятно, что это ни какая не ручная пила, а стационарная установка.

Если вы хотите заниматься каким-то бытовыми вопросами и решать несложные задачи в пределах дома, то остановите выбор на циркулярке, не превышающей по мощности 1500 Ватт, можно и до 1000 Ватт. Больше смысла брать для бытовых условий просто нет – инструмент себя не оправдает никак, а вот за потребляемую электроэнергию вы платить будете ого-го сколько.

После покупки циркулярки, необходимо приобрести диски на нее, без них она, понятное дело, работать не станет. Тут важно обратить внимание на угол наклона зубцов пилящего иска. Если вы планируете работу с материалами довольно-таки мягкими, то они должны быть наклонены в ту строну, куда будет вращаться диск. Если же в планах пилить металл циркуляркой, то угол должен быть отрицательным.

Число зубьев тоже важно: для дерева и мягких материалов их должно быть больше, а для твердых меньше. Минимальное число зубцов для распиловки деревянных заготовок должно быть двадцать четыре штуки. На диске имеется подобная информация в виде маркировки обо всех его параметрах, включая размер посадочного гнезда. Всегда используйте только острые диски.

Если вы берете ручную циркулярку, то смотрите на ее вес – слишком тяжёлая утомляет при работе, пила в итоге может выскользнуть из рук, а оператор получит серьезную травму. Вообще держать пилу в руках тяжело в любом случае – качество пропила при такой работе снижается довольно сильно. Именно потому мастера и решаются на покупку стола.

Стол — это очень удобная вещь для работы с циркуляркой, сама пила закреплена под поверхность столешницы, а над ней торчит лишь край диска. Заготовка продвигается вручную к диску и усталости тут никакой нет, производительность работы на самом деле возрастает в разы. Простое и несложное в изготовление приспособление, очень облегчает жизнь владельцев циркулярок.

Конечно, купить можно уже готовый инструмент с профессиональным столом и кучей всяких дополнительных функций к нему, но цена такой «игрушки» составит приличную сумму. Обычно хороший стол с циркулярной пилой продаётся в районе от пятидесяти тысяч рублей и зашкаливает за сто пятьдесят тысяч. О более дешевых вариантах мы даже не говорим, комплектация у них откровенно ужасная, а пилы буквально одноразовые.
Если же сделать стол для циркулярной пилы самостоятельно, то вы очень здорово на этом сэкономите. При этом стол будет изготовлен под конкретные мастера, станет более удобным и практичным.

Стол для циркулярной пилы: каким он должен быть?

Прежде чем кидаться делать стол, нужно учесть некоторые тонкости обустройства зоны, для стационарного нахождения циркулярной пилы и работы с нею.

Сама конструкция стола должна быть максимально жёсткой и твердой.

Материал, из которого вы планируете его изготовить, иметь хороший срок службы и быть очень и очень прочным.

Сама поверхность его должна быть совершенно ровной, от этого зависит качество работы.

Читать еще:  Как построить фундамент для дома самостоятельно

Не забудьте – у пилы должно быть заземление в любом случае.

Внимательно отнеситесь к безопасности самого оператора. Циркулярная пила очень опасный инструмент и получить крайне серьезные травмы благодаря ей можно быстро.

Кнопка «вкл-выкл» должна находиться под рукой, ее работе ничего не должно мешать.

Обеспечьте место работы мешком для сбора опилок или специальным пылесосом. К месту сбора отходов должен быть легкий доступ.

Не допускайте захламления свободного пространства вокруг стола: не протягивайте лишние провода, о которые можно споткнуться, не ставьте какие-то коробки, столы, стулья и так далее, не складывайте пильный материал.

Только учитывая все, что описано выше и тщательно соблюдая эти, на самом деле, несложные постулаты. Можно приступать к сборке стола для циркулярной пилы и его последующей установке.

Стол для циркулярки состоит из каркаса и непосредственно поверхности, которая должна быть максимально гладкая.

Для бытового применения вполне достаточно сделать стол из фанеры и досок. А поставить его можно в гараже или сарае. Если у вас работа идет с большим количеством пильного материала, то тут надо постараться чуть побольше и стол сделать прочнее. Каркас, в данном случае, надо сварить из металлического уголка или профиля, а ножки его в пол нужно забетонировать.

Требования к обустройству циркулярного стола:

циркулярная пила ставится таким образом, чтобы ее диск был строго перпендикулярен поверхности;

самый удобный размер стола это 1,2 на 1,2 метра, но конечно же его можно менять в зависимости от своих требований и условий работы;

высота стола для циркулярки зависит от роста мастера, так что делайте его исходя из этого параметра – как вам будет удобно;

лучше всего, когда стол стоит на ножках, а не на сплошном листе;

щель для диска должна быть равно толщине диска плюс пара-тройка миллиметров – не больше;

пилу закрепляют таким образом, чтобы она стояла по центру стола без смещения;

кнопка управления пилой должна располагаться либо на столешнице, либо под ней – на ножке.

Делаем стол для циркулярной руки своими руками

Первоначально необходимо сделать чертеж или подогнать под нужные размеры уже имеющийся.
После чего закупите все необходимые материалы и инструменты в нужном количестве и можно приступать к работе. Если в планах у вас сделать металлический каркас, то вам понадобится сварочный аппарат и болгарка. На каркас обычно приобретают металлическую трубу.

Трубу или уголок, профиль необходимо разрезать на отрезки нужной длины, после чего сварить боковины каркаса, а потом присоединить к ним оставшиеся части.
Швы от сварки пройдите шлифмашинкой, как и места спила – риск травмироваться о необработанные части очень велик.

Проделайте отверстия внизу ножек, куда вы вставите и закрепите винты для регулировки. Это позволит вам поставит стол ровно, даже если пол в вашем гараже или сарае кривой.

После чего проведите окраску каркаса. Для этого применяйте краски лучше всего из баллончика – это быстрее и удобнее. Берите любую, которая дает защиту от ржавления. Отлично подойдет молотковая.

Если каркас у вас деревянный, то закупите для него брус размером 100 на 50 миллиметров. Также будут нужны крепежные уголки с ребрами жесткости, саморезы и прочая фурнитура для скрипения бруса между собой.

Тут есть один момент: деревянный стол обязательно надо пропитать составами придающие дереву негорючесть, а также защищающими от гниения, впитывания влаги и так далее.

Некоторые мастера берут за основу для циркулярки каркасы от уже готовых столов – например от офисных. Главное тут прочная основа – обращайте на это внимание. А вот размеры таких столов вполне подходят для установки циркулярки как по ширине, так и по высоте.

Столешницу чаще всего делают из толстой фанеры. Можно даже склеить два листа толщиной чуть больше одного сантиметра. Столешница толщиной в 3,5 сантиметра подойдёт для установки циркулярной пилы весом до пяти килограмм.

После того, как вы закончили с каркасом, можно переходить к самому главной: работе с поверхностью и монтажу циркулярки на место.

В некоторых циркулярках уже есть отверстия для крепления к столу, если нет – сделайте. Но помните, после такого дополнения инструмент будет снят с гарантии.

Столешница пропиливается под диск пилы. Саму ее, как уже было сказано выше, можно сделать из фанеры, МДФ, ДСП, стенки старого шкафа или старого стола, подходящей доски, даже металлического листа, правда это делают редко. Не применяйте для столешницы пластик от слова совсем.

Чем толще столешница, тем меньше будет толщина пропила в итоге – учитывайте этот момент при монтаже пилы и сборке стола.

Столешницу надо сделать гладкой, кромку ее обработайте фрезером, это будет и красиво, и удобно вам в работе. После пройдитесь шлифовальной машинкой по поверхности, уберите занозы, сколы и так далее.

Сделайте в столешнице прорезь под диск циркулярной пилы.

Отметьте места для крепления циркулярки к столу с нижней стороны. Обратите внимание, что шляпки метизов не должны подниматься над поверхностью столешницы.
Можно прижать пилу без просверливания отверстий в ее платформе с помощью брусков, но не факт, что в один из дней она у вас не сорвется.

После закрепления пилы столешницу ставят на место и прикрепляют к каркасу. Лучше всего делать это при помощи уголков, а не только саморезов, болтов и шурупов. Таким образом конструкция будет много прочнее.

Можно попытаться выиграть десяток миллиметров на глубину пропила, если снять с инструмента кожух, подошву и все такое прочее. Но, для этого нужно собрать отдельную платформу для крепления циркулярки к столу.

Вывести питание для подключения пилы нетрудно. Для этого нужен будет провод соответствующего сечения, выключатель (подойдет для лампочек обычный самый), хомуты, крепеж, пара вилок, да понимание по электромонтажу на уровне школы.

С внутренней части стола прикрепите розетку, от нее киньте кабель для кнопки «вкл-выкл», ее смонтируйте там, где вам будет удобно. Питание подведите от ближайшего источника. Кнопку на пиле зафиксируйте в положении «вкл.» хомутами. Вот и все – теперь вы можете управлять пилой с рабочего места.

В последнюю очередь изготавливаются упоры и каретка. Каретку делают обычно из пары кусков фанеры. Двигается она по направляющим, которые делают из обрезков металлической трубы.
Если нет желания возиться с направляющими – то проще купить уже готовое приспособление и установить на месте.

Упоры помогают сделать распил под углом, потому их делать как продольными, так и поперечными.

Можно закрепить разметочную линейку на столе – она здорово поможет вам в работе. Сделайте паз фрезером и в нее уложите линейку, так она будет на виду, но не будет вам мешать. Закрепите ее саморезами.

По большому счету такой стол можно оборудовать самыми разными приспособления, которые будут помогать вам в работе: от мешка для сбора пыли и опилок с пылесосом, до самых разных «фишек», необходимых конкретному мастеру в его работе. Обычно это происходит со временем и в процессе эксплуатации стола для циркулярной пилы.

Не забывайте обесточивать розетку, куда выведено питание по окончании работы с пилой. Пользуйтесь защитой, не подпихивайте руками заготовки к самому диску, для этого ведь можно взять любой деревянный отрезок нужной длинны и сделать это все безопасно.
Осматривайте и чистите пилу регулярно, особенно если она стоит у вас без защитного кожуха – пиль, опилки и прочие отходы при работе забивают ее очень быстро и могут вывести из строя.

Статью подготовил мастер Роман для клиентов магазина Левша.рф

Как сделать самодельную циркулярку своими руками

Первичная обработка деревянных материалов зачастую заключается в их порезке. Для выполнения можно применить несколько типов инструментов — от ручных до электрических моделей. Наиболее эффективной является стационарная циркулярная пила, которую можно сделать своими руками.

Конструкция циркулярной пилы

На первом этапе следует разобраться с особенностями конструкции, определить оптимальную схему изготовления. Она напрямую зависит от характеристик выполняемых работ, габаритов заготовки, породы древесины. Лишь после этого может быть изготовлена циркулярная пила своими руками.

Главным компонентом пилы является диск, на торцевой поверхности которого располагаются режущие зубья. Они могут отличаться не только геометрическими размерами, но и углом наклона относительно плоскости диска. Для выполнения распилов в конструкции предусмотрен электродвигатель. Он может соединяться с диском напрямую (через вал) или с помощью системы передачи движущего момента. Этот инструмент предназначен для выполнения продольных и поперечных распилов, в некоторых моделях есть возможность сделать угловые, относительно плоскости заготовки.

Перед тем как сделать дисковую пилу своими руками следует выбрать глубину обработки. Для этого необходимо ознакомиться с классификацией оборудования:

  • малые — от 40 до 46 мм;
  • средние — от 55 до 55 мм;
  • большие — от 65 до 70 мм;
  • профессиональные — от 65 до 140 мм.

Для работы по дому достаточно выбрать модель с малым или средним значением глубины распила. Если необходима сложная обработка материалов — потребуется ручная циркулярная пила. Для осуществления вертикальных срезов можно сделать самодельную пилораму.

Для работы по дереву необходимо выбирать диски с положительным углом заточки. В противном случае волокна древесины будут не резаться, а раздираться.

Проектирование стола для циркулярной пилы

Главным компонентом будущей конструкции является стол, изготовленный своими руками. На нем будет располагаться силовой агрегат, режущий инструмент, блок управления и дополнительные компоненты для выполнения работы.

Существуют две принципиально различные схемы для конструирования стола. В первом случае он предназначен для работы с ручной пилой. Главная задача опорной станины — фиксация заготовки и возможность изменения направления распилов. Чаще всего для изготовления стола своими руками применяются деревянные комплектующие — листы ДСП, рейки и брус.

Пилорама является одной из разновидностей циркулярных пил. Разница заключается в нижнем расположении диска. В этом случае стол выполняет функции станины. В нем располагается силовой агрегат, присутствует блок крепления диска, а также система управления.

Во время проектирования необходимо учитывать следующие моменты:

  • мощность электродвигателя. Для работы по дому достаточно выбрать модель с удельной мощностью до 800 Вт;
  • глубина пропила. Зависит от геометрических параметров диска;
  • частота вращения. Для формирования ровного цвета эта характеристика должна быть не менее 1600 об/мин;
  • месторасположение блока управления. Он должен быть максимально удален от диска.

Габариты самодельной конструкции зависят от размеров обрабатываемых деталей. Для изготовления ручной пилорамы в качестве столешницы рекомендуется использовать металлический лист. Дополнительно в его основании монтируются ребра жесткости.

При выборе заводской модели пилы для комплектации стола, сделанного своими руками, следует предусмотреть возможность крепления в нижней части столешницы. Для этого потребуется сделать дополнительный переходной монтажный блок.

Изготовление циркулярной пилы своими руками

Составление схемы изготовления зависит от фактического наличия расходных материалов. Больше всего внимания необходимо уделить конструкции стола. Помимо функциональности он должен обладать устойчивостью, выдерживать максимальное давление без изменения своего положения.

Сначала необходимо сделать столешницу своими руками. Для этого на листовом материале выполняют разметку. Лучше всего взять инструмент и по его габаритам наметить места вырезов. С помощью фрезера делают углубление для монтажа инструмента. Затем необходимо установить дополнительные компоненты:

  • упор для заготовок. Это деревянная рейка, которая крепится на столешнице. Ее положение можно изменять относительно диска;
  • пазы для упора. Они фрезеруются на поверхности столешницы;
  • измерительная линейка. Она устанавливается у передней кромки диска. Необходима для формирования заготовок определенной ширины и длины;
  • струбцины. Являются дополнительным компонентом. С их помощью деталь жестко фиксируется на столе для обработки ее поверхности ручным инструментом.

После этого согласно фактическим размерам столешницы необходимо сделать опорные ножки. Для этого можно использовать деревянные брусья 40*40 мм или стальные уголки. Для улучшения устойчивости между ножками крепятся ребра жесткости. Блок управления пилой должен располагаться у рабочего места. Обязательно устанавливается УЗО и предохранители на случай превышения максимальной загрузки электродвигателя.

Проверку работоспособности конструкции сделанной своими руками необходимо осуществлять с постепенным увеличением нагрузки. Сначала обрабатывают заготовки небольших размеров, а затем большие детали.

Дополнительно можно сделать блок изменения положения диска относительно плоскости стола. Таким образом можно регулировать глубину распила.

В качестве примера можно ознакомиться со спецификой конструкции, изготовленной своими руками:

Бюджетная мастерская: циркулярная пила

Я в свободное от основной работы времы занимаюсь столяркой, ну и, следовательно, как чукча, что вижу, о том и пою. И начинал я не с того, что купил станки и начал работать, а потихоньку накапливал инструмент, что-то сам делал, что-то покупал, обменивал, принимал в дар и так далее.

Считаю, что основной инструмент в столярке — это циркулярная пила. Просто так или иначе начинаем мы с раскроя материала. Есть десятки способов сделать это без циркулярной пилы, но для меня все-таки это основной инструмент. Так что если очень хочется работать, то придется такую пилу заиметь.

Я начинал с простой дешевой паркетки, которая была прикручена к листу ДСП. Паралельным упором служила простая планка, которую я крепил струбцинами, но тем не менее ей уже можно было работать!

Сейчас я хочу расказать о самодельной фанерной пиле. Пользовался я ей до конца прошлого года, пока не купил Бош ПТС10. А сейчас она уже радует нового хозяина. Имею возможность сравнить ее с Бошем, так Бош не всегда выигрывает 🙂
Сделана она из «паркетки», если можно так назвать пилу весом более 7 килограмм и мощностью 2 киловатта.

Начинается моя пила с основания. Всё-таки не хочется, чтобы 2 киловатта дури упало и гонялось за тобой по полу, поэтому основание должно быть недежным. Моё сделано из старых нестандартных поддонов, позже добавились два колеса для перемещения.

За основу взята старшая модель паркетки от Интерскола, с плавным пуском, и двигателем 2 кв. Все лишнее снято. Конструкция из фанеры слева предназначена для удержания стабильного угла в 90%. При таком весе двигателя родная конструкция угол не держит.

Вид на двигатель с другой стороны. Видно прикрученный к столу усилитель, чтобы не прогибалась столешница.

Для безопасного включения используется классический пускатель, то есть, при потере и возврате электричества пила сама не включится. Безопасность превыше всего!

Сбоку имеется расширитель стола, который позволяет пилить около метра от параллельного упора. При необходимости на петлях упор откидывается вниз. На столе виден паралельный упор, который фиксируется зажимами.

Вот так выглядит моя пила с опущенным расширителем стола. Если опустить диск, то она превращается в тумбочку. Сзади имеются колесики для перемещения. Внутри на полке лежат всякие полезности

Паралельный упор реализован с помощью двух быстрозажимных струбцин, выставляется по линейке от линии диска, ее видно на столе. Хотелось врезать стационарную линейку, но дальше хотения ничего не дошло.

Имеется каретка для поперечного распила, она ходит на трех направляющих.

Как видно, потратив немного денег, можно получить неплохой инструмент начинающего. Конечно, гнать погонаж на ней я бы не стал, но очень много проектов сделано именно на этой пиле. При наличии пилы можно на начальном этапе обойтись даже без рейсмуса. Все определяет количество дополнителного навесного оборудования типа кареток с разными углами, шипорезок, упоров и так далее.

Выглядит все это страшненько, но ведь мы говорим о бюджетной столярке, не так ли? И это позволяет работать здесь и сейчас, а не после того, как купим себе циркулярку за 50 тысяч. Я, например, свой Франкенштейн-Бош на фото в заголовке до сих пор допиливаю и дотачиваю.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
