Расчет пропускной способности трубопровода
Расчет расхода воды по диаметру трубы и давлению по таблице и СНИПу 2.04.01-85 + онлайн калькулятор
Предприятия и жилые дома потребляют большое количество воды. Эти цифровые показатели становятся не только свидетельством конкретной величины, указывающей расход.
Помимо этого они помогают определить диаметр трубного сортамента. Многие считают, что расчет расхода воды по диаметру трубы и давлению невозможен, так, как эти понятия совершенно не связаны между собой.
Но, практика показала, что это не так. Пропускные возможности сети водоснабжения зависимы от многих показателей, и первыми в этом перечне будут диаметр трубного сортамента и давление в магистрали.
Выполнять расчет пропускной способности трубы в зависимости от ее диаметра рекомендуют еще на стадии проектирования строительства трубопровода. Полученные данные определяют ключевые параметры не только домашней, но и промышленной магистрали. Обо всем этом и пойдет далее речь.
- Расчитаем пропускную способность трубы с помощью онлайн калькулятора
- Какие факторы влияют на проходимость жидкости через трубопровод
- Вычисления сечения по СНИП 2.04.01-85
- Формула для вычисления по давлению и диаметру трубы: q = π×d²/4 ×V
- Определение потери напора
- Видео – как посчитать расход воды
Расчитаем пропускную способность трубы с помощью онлайн калькулятора
Чтобы правильно произвести расчет, необходимо обратить внимание, что:
– 1кгс/см2 = 1 атмосфер;
– 10 метров водяного столба = 1кгс/см2 = 1атм;
– 5 метров водяного столба = 0.5 кгс/см2 и = 0.5 атм и т.д.
– Дробные числа в онлайн калькулятор вводятся через точку (Например: 3.5 а не 3,5)
Введите параметры для расчёта:
Какие факторы влияют на проходимость жидкости через трубопровод
Критерии, оказывающие влияние на описываемый показатель, составляют большой список. Вот некоторые из них.
- Внутренний диаметр, который имеет трубопровод.

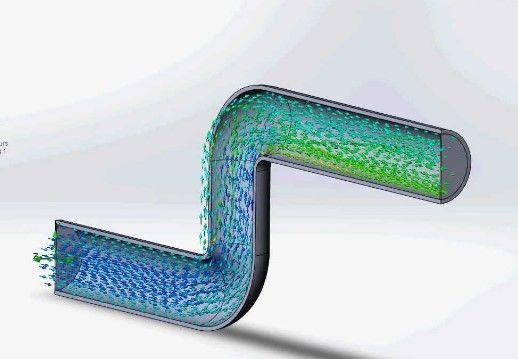

- Скорость передвижения потока, которая зависит от давления в магистрали.
- Материал, взятый для производства трубного сортамента.
Определение расхода воды на выходе магистрали выполняется по диаметру трубы, ведь эта характеристика совместно с другими влияет на пропускную способность системы. Так же рассчитывая количество расходуемой жидкости, нельзя сбрасывать со счетов толщину стенок, определение которой проводится, исходя из предполагаемого внутреннего напора.
Можно даже заявить, что на определение «трубной геометрии» не влияет только протяженность сети. А сечение, напор и другие факторы играют очень важную роль.
Помимо этого, некоторые параметры системы оказывают на показатель расхода не прямое, а косвенное влияние. Сюда относится вязкость и температура прокачиваемой среды.
Подведя небольшой итог, можно сказать, что определение пропускной способности позволяет точно установить оптимальный тип материала для строительства системы и сделать выбор технологии, применяемой для ее сборки. Иначе сеть не будет функционировать эффективно, и ей потребуются частые аварийные ремонты.
Расчет расхода воды по диаметру круглой трубы, зависит от его размера. Следовательно, что по большему сечению, за определенный промежуток времени будет выполнено движение значительного количества жидкости. Но, выполняя расчет и учитывая диаметр, нельзя сбрасывать со счетов давление.
Если рассмотреть этот расчет на конкретном примере, то получается, что через метровое трубное изделие сквозь отверстие в 1 см пройдет меньше жидкости за определенный временной период, чем через магистраль, достигающей в высоту пару десятков метров. Это закономерно, ведь самый высокий уровень расхода воды на участке достигнет самых больших показателей при максимальном давлении в сети и при самых высоких значениях ее объема.
Вычисления сечения по СНИП 2.04.01-85
Прежде всего, необходимо понимать, что расчет диаметра водопропускной трубы является сложным инженерным процессом. Для этого потребуются специальные знания. Но, выполняя бытовую постройку водопропускной магистрали, часто гидравлический расчет по сечению проводят самостоятельно.
Данный вид конструкторского вычисления скорости потока для водопропускной конструкции можно провести двумя способами. Первый – табличные данные. Но, обращаясь к таблицам необходимо знать не только точное количество кранов, но и емкостей для набора воды (ванны, раковины) и прочего.
Только при наличии этих сведений о водопропускной системе, можно воспользоваться таблицами, которые предоставляет СНИП 2.04.01-85. По ним и определяют объем воды по обхвату трубы. Вот одна из таких таблиц:
Пропускная способность трубопровода.
Такая характеристика как пропускная способность трубопровода зависит от нескольких факторов. Прежде всего, это диаметр трубы, а также тип жидкости, и другие показатели.
Для гидравлического расчета трубопровода вы можете воспользоваться калькулятором гидравлического расчета трубопровода.
При расчете любых систем, основанных на циркуляции жидкости по трубам, возникает необходимость точного определения пропускной способности труб. Это метрическая величина, которая характеризует количество жидкости, протекающее по трубам за определенный промежуток времени. Данный показатель напрямую связан с материалом, из которого изготовлены трубы.
Если взять, к примеру, трубы из пластика, то они отличаются практически одинаковой пропускной способностью на протяжении всего срока эксплуатации. Пластик, в отличие от металла, не склонен к возникновению коррозии, поэтому постепенного нарастания отложений в нем не наблюдается.
Что касается труб из металла, то их пропускная способность уменьшается год за годом. Из-за появления ржавчины происходит отслойка материала внутри труб. Это приводит к шероховатости поверхности и образованию еще большего налета. Особенно быстро этот процесс происходит в трубах с горячей водой.
Далее приведена таблица приближенных значений которая создана для облегчения определения пропускной способности труб внутриквартирной разводки. В данной таблице не учтено уменьшение пропускной способности за счет появления осадочных наростов внутри трубы.
Таблица пропускной способности труб для жидкостей, газа, водяного пара.
Вид жидкости
Скорость (м/сек)
Вода городского водопровода
Вода трубопроводной магистрали
Вода системы центрального отопления
Вода напорной системы в линии трубопровода
Масло линии трубопровода
Масло в напорной системе линии трубопровода
Пар в отопительной системе
Пар системы центрального трубопровода
Пар в отопительной системе с высокой температурой
Воздух и газ в центральной системе трубопровода
Чаще всего, в качестве теплоносителя используется обычная вода. От ее качества зависит скорость уменьшения пропускной способности в трубах. Чем выше качество теплоносителя, тем дольше прослужит трубопровод из любого материала (сталь чугун, медь или пластик).
Расчет пропускной способности труб.
Для точных и профессиональных расчетов необходимо использовать следующие показатели:
- Материал, из которого изготовлены трубы и другие элементы системы;
- Длина трубопровода
- Количество точек водопотребления (для системы подачи воды)
Наиболее популярные способы расчета:
1. Формула. Достаточно сложная формула, которая понятна лишь профессионалам, учитывает сразу несколько значений. Основные параметры, которые принимаются во внимание – материал труб (шероховатость поверхности) и их уклон.
2. Таблица. Это более простой способ, по которому каждый желающий может определить пропускную способность трубопровода. Примером может послужить инженерная таблица Ф. Шевелева, по которой можно узнать пропускную способность, исходя из материала трубы.
3. Компьютерная программа. Одну из таких программ легко можно найти и скачать в сети Интернет. Она разработана специально для того, чтоб определить пропускную способность для труб любого контура. Для того что узнать значение, необходимо ввести в программу исходные данные, такие как материал, длина труб, качество теплоносителя и т.д.
Следует сказать, что последний способ, хоть и является самым точным, не подходит для расчетов простых бытовых систем. Он достаточно сложен, и требует знания значений самых различных показателей. Для расчета простой системы в частном доме лучше воспользоваться таблицами.
Пример расчета пропускной способности трубопровода.
Длина трубопровода – важный показатель при расчете пропускной способности Протяженность магистрали оказывает существенное влияние на показатели пропускной способности. Чем большее расстояние проходит вода, тем меньшее давление она создает в трубах, а значит, скорость потока уменьшается.
Приводим несколько примеров. Опираясь на таблицы, разработанные инженерами для этих целей.
Пропускная способность труб:
- 0,182 т/ч при диаметре 15 мм
- 0,65 т/ч с диаметром трубы 25 мм
- 4 т/ч при диаметре 50 мм
Как можно увидеть из приведенных примеров, больший диаметр увеличивает скорость потока. Если диаметр увеличить в 2 раза, то пропускная способность тоже возрастет. Эту зависимость обязательно учитывают при монтаже любой жидкостной системы, будь то водопровод, водоотведение или теплоснабжение. Особенно это касается отопительных систем, так как в большинстве случаев они являются замкнутыми, и от равномерной циркуляции жидкости зависит теплоснабжение в здании.
Как посчитать пропускную способность трубы для разных систем – примеры и правила
Прокладка трубопровода – дело не очень сложное, но достаточно хлопотное. Одной из самых сложных проблем при этом является расчет пропускной способности трубы, которая напрямую влияет на эффективность и работоспособность конструкции. В данной статье речь пойдет о том, как рассчитывается пропускная способность трубы.
Пропускная способность – это один из важнейших показателей любой трубы. Несмотря на это, в маркировке трубы этот показатель указывается редко, да и смысла в этом немного, ведь пропускная способность зависит не только от габаритов изделия, но и от конструкции трубопровода. Именно поэтому данный показатель приходится рассчитывать самостоятельно.
Способы расчета пропускной способности трубопровода
Перед тем, как посчитать пропускную способность трубы, нужно узнать основные обозначения, без которых проведение расчетов будет невозможным:
- Внешний диаметр. Данный показатель выражается в расстоянии от одной стороны наружной стенки до другой стороны. В расчетах этот параметр имеет обозначение Дн. Внешний диаметр труб всегда отображается в маркировке.
- Диаметр условного прохода. Это значение определяется как диаметр внутреннего сечения, который округляется до целых чисел. При расчете величина условного прохода отображается как Ду.
Расчет проходимости трубы может осуществляться по одному из методов, выбирать который необходимо в зависимости от конкретных условий прокладки трубопровода:
- Физические расчеты. В данном случае используется формула пропускной способности трубы, позволяющая учесть каждый показатель конструкции. На выборе формулы влияет тип и назначение трубопровода – например, для канализационных систем есть свой набор формул, как и для остальных видов конструкций.
- Табличные расчеты. Подобрать оптимальную величину проходимости можно при помощи таблицы с примерными значениями, которая чаще всего используется для обустройства разводки в квартире. Значения, указанные в таблице, довольно размыты, но это не мешает использовать их в расчетах. Единственный недостаток табличного метода заключается в том, что в нем рассчитывается пропускная способность трубы в зависимости от диаметра, но не учитываются изменения последнего вследствие отложений, поэтому для магистралей, подверженных возникновению наростов, такой расчет будет не лучшим выбором. Чтобы получить точные результаты, можно воспользоваться таблицей Шевелева, учитывающей практически все факторы, воздействующие на трубы. Такая таблица отлично подходит для монтажа магистралей на отдельных земельных участках.
- Расчет при помощи программ. Многие фирмы, специализирующиеся на прокладке трубопроводов, используют в своей деятельности компьютерные программы, позволяющие точно рассчитать не только пропускную способность труб, но и массу других показателей. Для самостоятельных расчетов можно воспользоваться онлайн-калькуляторами, которые, хоть и имеют несколько большую погрешность, доступны в бесплатном режиме. Хорошим вариантом большой условно-бесплатной программы является «TAScope», а на отечественном пространстве самой популярной является «Гидросистема», которая учитывает еще и нюансы монтажа трубопроводов в зависимости от региона.
Расчет пропускной способности газопроводов
Проектирование газопровода требует достаточно высокой точности – газ имеет очень большой коэффициент сжатия, из-за которого возможны утечки даже через микротрещины, не говоря уже о серьезных разрывах. Именно поэтому правильный расчет пропускной способности трубы, по которой будет транспортироваться газ, очень важен.
Если речь идет о транспортировке газа, то пропускная способность трубопроводов в зависимости от диаметра будет рассчитываться по следующей формуле:
- Qmax = 0.67 Ду2 * p,
Где р – величина рабочего давления в трубопроводе, к которой прибавляется 0,10 МПа;
Ду – величина условного прохода трубы.
Указанная выше формула расчета пропускной способности трубы по диаметру позволяет создать систему, которая будет работать в бытовых условиях.
В промышленном строительстве и при выполнении профессиональных расчетов применяется формула иного вида:
- Qmax = 196,386 Ду2 * p/z*T,
Где z – коэффициент сжатия транспортируемой среды;
Т – температура транспортируемого газа (К).
Эта формула позволяет определить степень разогрева транспортируемого вещества в зависимости от давления. Увеличение температуры приводит к расширению газа, в результате чего давление на стенки трубы повышается (прочитайте: «Почему возникает потеря давления в трубопроводе и как этого можно избежать»).
Чтобы избежать проблем, профессионалам приходится учитывать при расчете трубопровода еще и климатические условия в том регионе, где он будет проходить. Если наружный диаметр трубы окажется меньше, чем давление газа в системе, то трубопровод с очень большой вероятностью будет поврежден в процессе эксплуатации, в результате чего произойдет потеря транспортируемого вещества и повысится риск взрыва на ослабленном отрезке трубы.
При большой необходимости можно определить проходимость газовой трубы с помощью таблицы, в которой описана взаимозависимость между наиболее распространенными диаметрами труб и рабочим уровнем давления в них. По большому счету, у таблиц есть тот же недостаток, который имеет рассчитанная по диаметру пропускная способность трубопровода, а именно – невозможность учесть воздействие внешних факторов.
Расчет пропускной способности канализационных труб
При проектировании канализационной системы нужно в обязательном порядке рассчитывать пропускную способность трубопровода, которая напрямую зависит от его вида (канализационные системы бывают напорными и безнапорными). Для осуществления расчетов используются гидравлические законы. Сами расчеты могут проводиться как при помощи формул, так и посредством соответствующих таблиц.
Для гидравлического расчета канализационной системы требуются следующие показатели:
- Диаметр труб – Ду;
- Средняя скорость движения веществ – v;
- Величина гидравлического уклона – I;
- Степень наполнения – h/Ду.
Как правило, при проведении расчетов вычисляются только два последних параметра – остальные после этого можно будет определить без особых проблем. Величина гидравлического уклона обычно равна уклону земли, который обеспечит движение стоков со скоростью, необходимой для самоочищения системы.
Скорость и предельный уровень наполнения бытовой канализации определяются по таблице, которую можно выписать так:
- 150-250 мм — h/Ду составляет 0,6, а скорость – 0,7 м/с.
- Диаметр 300-400 мм — h/Ду составляет 0,7, скорость – 0,8 м/с.
- Диаметр 450-500 мм — h/Ду составляет 0,75, скорость – 0,9 м/с.
- Диаметр 600-800 мм — h/Ду составляет 0,75, скорость – 1 м/с.
- Диаметр 900+ мм — h/Ду составляет 0,8, скорость – 1,15 м/с.
Для изделия с небольшим сечением имеются нормативные показатели минимальной величины уклона трубопровода:
- При диаметре 150 мм уклон не должен быть менее 0,008 мм;
- При диаметре 200 мм уклон не должен быть менее 0,007 мм.
Для расчета объема стоков используется следующая формула:
Где а – площадь живого сечения потока;
v – скорость транспортировки стоков.
Определить скорость транспортировки вещества можно по такой формуле:
где R – величина гидравлического радиуса,
С – коэффициент смачивания;
i – степень уклона конструкции.
Из предыдущей формулы можно вывести следующую, которая позволит определить значение гидравлического уклона:
Чтобы вычислить коэффициент смачивания, используется формула такого вида:
Где n – коэффициент, учитывающий степень шероховатости, который варьируется в пределах от 0,012 до 0,015 (зависит от материала изготовления трубы).
Значение R обычно приравнивают к обычному радиусу, но это актуально лишь в том случае, если труба заполняется полностью.
Для других ситуаций используется простая формула:
Где А – площадь сечения потока воды,
Р – длина внутренней части трубы, находящейся в непосредственном контакте с жидкостью.
Табличный расчет канализационных труб
Определять проходимость труб канализационной системы можно и при помощи таблиц, причем расчеты будут напрямую зависеть от типа системы:
- Безнапорная канализация. Для расчета безнапорных канализационных систем используются таблицы, содержащие в себе все необходимые показатели. Зная диаметр устанавливаемых труб, можно подобрать в зависимости от него все остальные параметры и подставить их в формулу (прочитайте также: «Как выполняется расчет диаметра трубопровода – теория и практика из опыта»). Кроме того, в таблице указан объем проходящей через трубу жидкости, который всегда совпадает с проходимостью трубопровода. При необходимости можно воспользоваться таблицами Лукиных, в которых указана величина пропускной способности всех труб с диаметром в диапазоне от 50 до 2000 мм.
- Напорная канализация. Определять пропускную способность в данном типе системы посредством таблиц несколько проще – достаточно знать предельную степень наполнения трубопровода и среднюю скорость транспортировки жидкости. Читайте также: «Как рассчитать объем трубы – советы из практики».
Таблица пропускной способности полипропиленовых труб позволяет узнать все необходимые для обустройства системы параметры.
Расчет пропускной способности водопровода
Водопроводные трубы в частном строительстве применяются чаще всего. На систему водоснабжения в любом случае приходится серьезная нагрузка, поэтому расчет пропускной способности трубопровода обязателен, ведь он позволяет создать максимально комфортные условия эксплуатации будущей конструкции.
Для определения проходимости водопроводных труб можно использовать их диаметр (прочитайте также: «Как определить диаметр трубы – варианты замеров окружности»). Конечно, данный показатель не является основой для расчета проходимости, но его влияние нельзя исключать. Увеличение внутреннего диаметра трубы прямо пропорционально ее проходимости – то есть, толстая труба почти не препятствует движению воды и меньше подвержена наслоению различных отложений.
Впрочем, есть и другие показатели, которые также необходимо учитывать. Например, очень важным фактором является коэффициент трения жидкости о внутреннюю часть трубы (для разных материалов имеются собственные значения). Также стоит учитывать длину всего трубопровода и разность давлений в начале системы и на выходе. Немаловажным параметром является и количество различных переходников, присутствующих в конструкции водопровода.
Пропускная способность полипропиленовых труб водопровода может рассчитываться в зависимости от нескольких параметров табличным методом. Одним из них является расчет, в котором главным показателем является температура воды. При повышении температуры в системе происходит расширение жидкости, поэтому трение повышается. Для определения проходимости трубопровода нужно воспользоваться соответствующей таблицей. Также есть таблица, позволяющая определить проходимость в трубах в зависимости от давления воды.
Самый точный расчет воды по пропускной способности трубы позволяют осуществить таблицы Шевелевых. Помимо точности и большого числа стандартных значений, в данных таблицах имеются формулы, позволяющие рассчитать любую систему. Данный материал в полном объеме описывает все ситуации, связанные с гидравлическими расчетами, поэтому большинство профессионалов в данной области чаще всего используют именно таблицы Шевелевых.
Основными параметрами, которые учитываются в этих таблицах, являются:
- Внешний и внутренний диаметры;
- Толщина стенок трубопровода;
- Период эксплуатации системы;
- Общая протяженность магистрали;
- Функциональное назначение системы.
Заключение
Расчет пропускной способности труб может выполняться разными способами. Выбор оптимального способа расчета зависит от большого количества факторов – от размеров труб до назначения и типа системы. В каждом случае есть более и менее точные варианты расчета, поэтому найти подходящий сможет как профессионал, специализирующийся на прокладке трубопроводов, так и хозяин, решивший самостоятельно проложить магистраль у себя дома.
Расчет пропускной способности трубопровода по диаметру и давлению
Пропускная способность трубы в гидравлике — объем или масса проходящего за единицу времени вещества через ее сечение. Этот показатель является важнейшим при расчете и проектировании трубопроводов, транспортирующих различные жидкости и газы. Правильно подобранные параметры позволяют системе функционировать без перегрузок, а также снизить расходы, связанные с ее устройством или модернизацией.
- Для чего определяется пропускная способность?
- С чего начать?
- Методы определения пропускной способности
- Закон Торричелли
- Таблица пропускной способности труб для жидкостей, газа, водяного пара
- Таблица пропускной способности трубы в зависимости от диаметра (по Шевелеву)
- Таблица пропускной способности труб в зависимости от давления теплоносителя
- Таблица пропускной способности труб при разной температуре теплоносителя
- Таблицы пропускной способности напорных канализационных систем
- Таблицы пропускной способности безнапорных труб канализации
- Таблица пропускных способностей газовых труб в зависимости от давления
- Методы расчета пропускной способности трубопроводов
- Гидравлический расчет трубопровода
- Расчет пропускной способности канализационных труб
- Расчет пропускной способности газопроводов
- Как рассчитать параметры дымохода
- Онлайн калькуляторы
- Заключение
Для чего определяется пропускная способность?
При расчете водопровода стоит задача определить оптимальный диаметр трубы для обеспечения нормативного потребления воды.
Если сечение слишком мало, это приводит к недостаточному напору в трубах даже при большом давлении, в результате:
- насосное оборудование быстрее изнашивается,
- чаще происходят аварии на линии,
- увеличивается расход энергии.
Для ремонта систем требуются дополнительные траты, что повышает стоимость эксплуатации.
В гидравлике пропускная способность всей системы рассчитывается по самому узкому месту. Часто трубопроводы сравнивают с электропроводкой, только по трубам бежит вода, а по проводам — электрический ток.
С чего начать?
Отправная точка для расчета системы — определение нормативного расхода воды в зависимости от количества приборов и одновременно включаемых водоразборных точек. Базовые данные указаны в СНиП 2.04.01-85*, для потребляющего воду оборудования технические характеристики можно узнать из паспорта и суммировать с нормативными.
Зная, сколько потребуется воды на различные нужды, подбираются все элементы системы:
- насосы,
- коллекторы,
- трубы,
- клапана и т.д.
Методы определения пропускной способности
Расчеты ведутся различными методами:
- По формулам гидравлики. Это достаточно сложный способ, требующий теоретических знаний.
- По готовым таблицам. Необходимые параметры уже просчитаны и занесены в удобную для пользователей форму.
- С помощью онлайн калькулятора. Доступный и быстрый способ найти нужные характеристики. Достаточно записать свои данные в окнах программы, и результат будет готов почти мгновенно.
В гидравлике пропускная способность всей системы рассчитывается по самому узкому месту.
Закон Торричелли
В формуле итальянского математика и физика Торричелли используется закон сохранения энергии для идеальных жидкостей и газов.
Ученый получил соотношение, связывающее скорость молекулы и высоту столба жидкости (напор):
U=√2gH, где U— скорость движения молекулы вещества, g— ускорение свободного падения, H — напор.
Зная скорость жидкости и нормативный расход, можно определить необходимую площадь S сечения трубы:
S=Q /V, где Q — расход, определенный по СНиП 2.04.01-85*.
Площадь круга связана с диаметром соотношениемS=pD²/4, откуда:
D=2√(S/p)=2√(Q/(Up)), где p — 3,14.
Таблица пропускной способности труб для жидкостей, газа, водяного пара
Гораздо проще и быстрее использовать таблицы определения пропускной способности трубы в зависимости от диаметра и давления воды, газа, водяного пара. Они содержат уже готовую информацию в очень доступном виде:
Например, нужно определить пропускную способность трубы Æ20 мм при давлении 3 бар (0,3 МПа или 3 атм.). В левом столбце находим 3 бар, на самой верхней строчке указаны диаметры. При пересечении своих данных получаем значение искомого параметра для воды — 9,93 м³/ч.
Если по расчетам нормативного расхода этого достаточно, труба сечением 20 мм полностью удовлетворяет условиям. Если требуется большая проходимость, нужно найти значение для диаметра 32 мм и т.д., пока не будет найден наиболее близкий показатель.
Таблица пропускной способности трубы в зависимости от диаметра (по Шевелеву)
Таблицы Шевелева — советского ученого в области гидравлики — были разработаны для стальных, чугунных (новых и неновых), асбестоцементных, железобетонных, пластиковых и стеклянных труб. В расчетах учитывались шероховатость различных материалов, вязкость жидкости, трение и даже возраст труб, поскольку через несколько лет эксплуатации коммуникаций наблюдается выпадение осадка и уменьшение внутреннего диаметра.
Таблица Шевелева
Таблица пропускной способности труб в зависимости от давления теплоносителя
С увеличением давления растет и пропускная способность системы, но по нелинейному закону. По данной таблице можно найти показатели для различных значений напора труб самых востребованных диаметров:
Твблица пропускной способности труб
В левой колонке указано давление, в строках — пропускная способность для разных сечений. Например, при диаметре трубы 20 мм и напоре 120 Па/1,2 бар максимальный расход воды через трубу по таблице составляет 472 кг (литра) в час. При этом скорость жидкости менее 15 м/с.
Таблица пропускной способности труб при разной температуре теплоносителя
При расчете тепловых системпропускная способность определяется в т/час или Гкал/час при различных температурных графиках с учетом удельной потери на трение. Для расчета используются рекомендации СП 60.13330.2012, СНиП 41-01-2003.
Например, труба с условным диаметром 50 мм при потере давления 5 кгс/м² обеспечивает проходимость 2,45 т/ч и 0,06 Гкал при температурах 95-70°С. Для температурных графиков 130-70 и 150-70 эти значения 0,15 Гкал и 0,2 Гкал соответственно.
При неизменном расходе теплоносителя с ростом температуры увеличивается количество выделяемой теплоты.
Таблицы пропускной способности напорных канализационных систем
Напорные сети организуются, если приборы расположены ниже уровня колодцев или коллекторов и требуется перекачка стоков на определенную высоту. Гидравлический расчет проводится по СП 31.13330.2012.
В отличие от безнапорных систем жидкость транспортируется полным сечением. В расчетах используются таблицы Шевелева для напорных трубопроводов и аналогичная методика. Объем стоков берется равным потреблению воды на водоснабжение.
Таблицы пропускной способности безнапорных труб канализации
В самотечных трубопроводах, устроенных с уклоном, стоки движутся благодаря силе тяжести. Сечение полностью не заполняется. При гидравлическом расчете используют таблицы Лукиных для безнапорной канализации.
Диаметр трубы определяется исходя из расчетного объема сточных вод, угла уклона и нормативного наполнения. Учитывается также материал для изготовления элементов.
Пример таблицы для пластиковой трубы сечением 40, 50 и 110 мм:
Таблицы для гидравлического расчета
Для определения необходимого минимального диаметра задается расход стоков q, уклон i, наполнение h/D от 0,3 до 0,8 (в ливневой канализации допускается h/D=1). Например, нормативный расход 1,9 л/с, уклон 0,03, заполнение 0,3. Данным условиям удовлетворяет пластиковая труба Æ110 мм, скорость стекания 0,884 м/с, что соответствует нормативу.
Таблица пропускных способностей газовых труб в зависимости от давления
При выборе нужного оборудования для ГРС руководствуются прежде всего производительностью, зависящей от пропускной способности входных и выходных газовых труб. Нормативы ограничивают скорость потока газа величиной 25м/с.
Для расчета применяется методика, описанная в Справочнике по проектированию магистральных водопроводов (ред. А.К. Дерцакян), а также таблица:
Пропускная способность определяется при заданном давлении (в левой колонке) и диаметре в вертикальных столбцах.
Методы расчета пропускной способности трубопроводов
Гидравлические расчеты проводятся с целью подбора элементов системы с оптимальными характеристиками для обеспечения бесперебойной работы, уменьшения эксплуатационных расходов и снижения износа оборудования.
Гидравлический расчет трубопровода
Расчеты ведутся с помощью таблиц Шевелева по следующему алгоритму:
- Задается нужный расход Q и оптимальная скорость среды на каждом участке.
- Подбирается диаметр трубы, определяются потери напора по длине.
- Процедура повторяется для всех участков.
- Находится удельное значение потери давления на 1 пог. м.
- Суммируются все остальные потери от всасывания, местного сопротивления и т.д. Полученное значение должно быть меньше или равно мощности насоса.
- Исходя из технических характеристик оборудования определяется расход Qнасоса.
- Сравниваются Q и Qнасоса. При приблизительном равенстве значений насос подобран правильно. Если нет, нужно задать новые параметры и посчитать заново.
Расчет пропускной способности канализационных труб
Задается диаметр и угол наклона, при котором сточные воды стекают произвольно, а система постоянно самоочищается (от 0,005 до 0,035 в зависимости от сечения):
Степень наполнения трубы по нормативу 0,6-0,8 и также зависит от диаметра:
Зависимость наполнения от диаметра трубы
По таблицам Лукиных уточняется, соответствует ли выбранный диаметр заданным параметрам. Если есть отклонения, сечение нужно изменить в большую/меньшую сторону. Для более точных расчетов используются графики, формулы и поправочные коэффициенты.
Расчет пропускной способности газопроводов
В соответствии с параметрами проектируемой сети задаются диаметры труб на входе и выходе в ГРС. Затем, сравнивая значения по таблицам, находят такое соотношение, при котором условия максимально соблюдены.
Как рассчитать параметры дымохода
Главные характеристики, которые определяются в ходе расчетов, — длина трубы дымохода и ее рабочее сечение. При неправильном подборе параметров токсичные вещества не удаляются из камеры сгорания и проникают в помещение.
При проектировании используются нормативы СП 7.13130.2013 и СНиП III-Г.11-62. Хотя последний регламент считается недействующим, там содержатся рекомендации, касающиеся именно дымоходов.
Сложные промышленные устройства рассчитываются в профессиональных бюро, для домашних печей применяется более простая методика.
- Задается скорость движения дыма U=2 м/с.
- За час в топке сгорает примерно В=6 кг дров влажностью 20-25%.
- Температура разогретого дыма T=140°.
Объем исходящего дыма определяется по формуле:
Vгаз = (В х Vтоплx (1+Т/273))/3600, м3/с , где Vтопл — объем воздуха, требуемый для сжигания 1 кг дров. В данном случае это 10 м³, для бурого угла 12 м³, для каменного 17 м³.
Зная объем исходящего газа и его скорость, можно найти площадь сечения трубы дымохода:
Диаметр определяется по геометрической формуле:
D=2√(S/p)=2√(0,0126/3,14)=0,126 м = 126 мм.
Ближайший диаметр трубы с округлением в большую сторону — 150 мм.
Главные характеристики, которые определяются в ходе расчетов, — длина трубы дымохода и ее рабочее сечение. При неправильном подборе параметров токсичные вещества не удаляются из камеры сгорания и проникают в помещение.
Длина дымохода для обеспечения нормальной тяги подбирается по СП 7.13130.2013, где нормируются высота от оголовка до колосниковой решетки печи, конька крыши, а также расстояние до окружающих крупных объектов.
Онлайн калькуляторы
Программы, помогающие определить параметры трубопровода, — большое подспорье для тех, кто мало знаком с гидравликой. Они созданы на базе действующих нормативов и теоретических формул.
Крупные объекты проектируются специализированными организациями, но для расчетов домашних сетей онлайн-калькуляторы могут применяться вполне уверенно. Если есть какие-либо сомнения, за консультацией лучше обратиться к профессионалам.
Заключение
Пропускная способность трубы — важнейшая характеристика, от которой зависит работа всего трубопровода. Для расчетов применяются различные методики с использованием формул, таблиц или программ. Если нет уверенности в собственных силах, обратитесь к специалистам.
Дополнительная информация по теме:
Как рассчитать расход воды через трубу по давлению и диаметру
При прокладке водопроводных магистралей сложнее всего рассчитать пропускную способность трубных отрезков. Правильные подсчеты позволят добиться того, чтобы расход воды не был слишком большой и не снижался ее напор.
Важность правильных расчетов
При проектировке коттеджа с двумя и более санузлами либо небольшой гостиницы надо принимать во внимание, сколько воды смогут поставлять трубы выбранного сечения. Ведь если упадет давление в трубопроводе при большом потреблении, это приведет к тому, что нормально принять душ или ванну будет невозможно. Если проблема возникнет при пожаре, можно и вовсе лишиться дома. Поэтому расчет проходимости магистралей проводят еще перед началом строительства.
Владельцам небольших предприятий также важно знать пропускные показатели. Ведь при отсутствии приборов учета коммунальные службы, как правило, предъявляют счет на водопотребление организациям по пропускаемому трубой объему. Знание данных по своему водопроводу позволит контролировать расход воды и не платить лишнего.
От чего зависит проходимость трубы
Проходимость трубных отрезков является метрической величиной, характеризующей объем жидкости, пропускаемый по магистрали за определенный временной интервал. Этот показатель зависит от материала, используемого при производстве труб.
Трубопроводы из пластика сохраняют почти одинаковую проходимость в течение всего эксплуатационного периода. Пластик, по сравнению с металлом, не ржавеет, благодаря этому магистрали не засоряются долгое время.
У моделей из металла пропускная способность снижается год за годом. Вследствие того что трубы ржавеют, внутренняя поверхность постепенно отслаивается и становится шероховатой. Из-за этого на стенках образуется намного больше налета. В особенности быстро засоряются трубы горячего водоснабжения.
Кроме материала изготовления, проходимость зависит и от иных характеристик:
- Длины водопровода. Чем больше протяженность, тем меньше скорость потока из-за воздействия силы трения, соответственно снижается и напор.
- Диаметра труб. Стенки узких магистралей создают большее сопротивление. Чем меньше сечение, тем хуже будет соотношение скорости потока к значению внутренней площади на участке фиксированной длины. В более широких трубопроводах вода перемещается быстрее.
- Присутствия поворотов, фитингов, переходников, кранов. Любые фасонные детали замедляют передвижение водных потоков.
При определении показателя пропускной способности необходимо учитывать все эти факторы в комплексе. Чтобы не запутаться в цифрах, стоит использовать проверенные формулы и таблицы.
Методы расчета
Чтобы определить проходимость системы водоснабжения, можно воспользоваться тремя расчетными методами:
- Физический способ. Для выяснения показателей применяют формулы. Для исчисления требуется знание нескольких параметров, в частности, размер сечения трубного отрезка и с какой скоростью передвигается вода в магистрали.
- Табличный метод. Он наиболее прост, поскольку подобрав в таблице показатели, можно тут же выяснить нужные данные.
Последний метод, хоть и самый точный, не годится для расчетов обычных бытовых коммуникаций. Он достаточно сложен, и для его применения потребуется знать самые разные показатели. Чтобы рассчитать простую сеть для частного дома стоит прибегнуть к помощи онлайн-калькулятора. Хотя он и не такой точный, но зато бесплатен и не нуждается в установке на компьютер. Достичь более точной информации можно, сверив рассчитанные программой данные с таблицей.
Как вычислить пропускную способность
Табличный способ – самый простой. Таблиц подсчета разработано несколько: можно выбрать ту, которая подойдет в зависимости от известных параметров.
Вычисление на основе сечения трубы
В СНиП 2.04.01-85 предлагается узнать количество потребления воды по обхвату трубы.
| Внешнее сечение магистрали (мм) | Приблизительное количество жидкости | |
| В литрах в минуту | В кубометрах в час | |
| 20 | 15 | 0,9 |
| 25 | 30 | 1,8 |
| 32 | 50 | 3 |
| 40 | 80 | 4,8 |
| 50 | 120 | 7,2 |
| 63 | 190 | 11,4 |
В соответствии с нормативами СНиП, дневное потребление воды одним человеком – не более 60 литров. Эти данные для дома без водопровода. Если смонтирована водоподающая сеть, объем увеличивается до 200 литров.
Расчет по температуре теплоносителя
С ростом температуры уменьшается проходимость трубы – вода расширяется и тем самым создает дополнительное трение.
Вычислить нужные данные можно по специальной таблице:
| Трубное сечение (мм) | Пропускная способность | |||
| По теплоте (гкл/ч) | По теплоносителю (т/ч) | |||
| Вода | Пар | Вода | Пар | |
| 15 | 0,011 | 0,005 | 0,182 | 0,009 |
| 25 | 0,039 | 0,018 | 0,650 | 0,033 |
| 38 | 0,11 | 0,05 | 1,82 | 0,091 |
| 50 | 0,24 | 0,11 | 4,00 | 0,20 |
| 75 | 0,72 | 0,33 | 12,0 | 0,60 |
| 100 | 1,51 | 0,69 | 25,0 | 1,25 |
| 125 | 2,70 | 1,24 | 45,0 | 2,25 |
| 150 | 4,36 | 2,00 | 72,8 | 3,64 |
| 200 | 9,23 | 4,24 | 154 | 7,70 |
| 250 | 16,6 | 7,60 | 276 | 13,8 |
| 300 | 26,6 | 12,2 | 444 | 22,2 |
| 350 | 40,3 | 18,5 | 672 | 33,6 |
| 400 | 56,5 | 26,0 | 940 | 47,0 |
| 450 | 68,3 | 36,0 | 1310 | 65,5 |
| 500 | 103 | 47,4 | 1730 | 86,5 |
| 600 | 167 | 76,5 | 2780 | 139 |
| 700 | 250 | 115 | 4160 | 208 |
| 800 | 354 | 162 | 5900 | 295 |
| 900 | 633 | 291 | 10500 | 525 |
| 1000 | 1020 | 470 | 17100 | 855 |
Для подведения водопроводной системы эта информация не является чрезвычайно важной, но для контуров отопления считается главным показателем.
Поиск данных в зависимости от давления
При подборе труб для установки любой коммуникационной сети нужно учесть давление потока в общей магистрали. Если предусмотрен напор под высоким давлением, надо устанавливать трубы с большим сечением, чем при движении самотеком. Если при подборе трубных отрезков не учтены эти параметры, а по малым сетям пропускают большой водный поток, они станут издавать шум, вибрировать и быстро придут в негодность.
Чтобы найти наибольший расчетный водный расход, используется таблица пропускной способности труб в зависимости от диаметра и разных показателей давления воды:
| Расход | Пропускная способность | |||||||||
| Сечение трубы | 15 мм | 20 мм | 25 мм | 32 мм | 40 мм | 50 мм | 65 мм | 80 мм | 100 мм | |
| Па/м | Мбар/м | Меньше 0,15 м/с | 0,15 м/с | 0,3 м/с | ||||||
| 90,0 | 0,900 | 173 | 403 | 745 | 1627 | 2488 | 4716 | 9612 | 14940 | 30240 |
| 92,5 | 0,925 | 176 | 407 | 756 | 1652 | 2524 | 4788 | 9756 | 15156 | 30672 |
| 95,0 | 0,950 | 176 | 414 | 767 | 1678 | 2560 | 4860 | 9900 | 15372 | 31104 |
| 97,5 | 0,975 | 180 | 421 | 778 | 1699 | 2596 | 4932 | 10044 | 15552 | 31500 |
| 100,0 | 1000,0 | 184 | 425 | 788 | 1724 | 2632 | 5004 | 10152 | 15768 | 31932 |
| 120,0 | 1200,0 | 202 | 472 | 871 | 1897 | 2898 | 5508 | 11196 | 17352 | 35100 |
| 140,0 | 1400,0 | 220 | 511 | 943 | 2059 | 3143 | 5976 | 12132 | 18792 | 38160 |
| 160,0 | 1600,0 | 234 | 547 | 1015 | 2210 | 3373 | 6408 | 12996 | 20160 | 40680 |
| 180,0 | 1800,0 | 252 | 583 | 1080 | 2354 | 3589 | 6804 | 13824 | 21420 | 43200 |
| 200,0 | 2000,0 | 266 | 619 | 1151 | 2488 | 3780 | 7200 | 14580 | 22644 | 45720 |
| 220,0 | 2200,0 | 281 | 652 | 1202 | 2617 | 3996 | 7560 | 15336 | 23760 | 47880 |
| 240,0 | 2400,0 | 288 | 680 | 1256 | 2740 | 4176 | 7920 | 16056 | 24876 | 50400 |
| 260,0 | 2600,0 | 306 | 713 | 1310 | 2855 | 4356 | 8244 | 16740 | 25920 | 52200 |
| 280,0 | 2800,0 | 317 | 742 | 1364 | 2970 | 4356 | 8568 | 17338 | 26928 | 54360 |
| 300,0 | 3000, | 331 | 767 | 1415 | 3078 | 4680 | 8892 | 18000 | 27900 | 56160 |
Средний показатель давления в большей части стояков варьируется от 1,5 до 2,5 атмосфер. Зависимость от числа этажей регулируют путем деления сети водоснабжения на несколько веток. Нагнетание воды посредством насосов сказывается и на изменении скорости потока.
Так же, рассчитывая расход воды через трубу по таблице значений диаметра трубы и давления, учитывается не только количество кранов, но и численность водонагревателей, ванн и иных потребителей.
Гидравлический расчет по Шевелеву
Для наиболее верного выявления показателей всей водоснабжающей сети используют особые справочные материалы. В них определены ходовые характеристики для труб из разных материалов.
В виде примера хорошего образца для расчетов можно назвать таблицу Шевелева. Это объемный справочник. Чтобы им воспользоваться, не обязательно идти в библиотеку. Все нужные данные можно найти во Всемирной сети. Кроме того, есть электронные программы на основе таблиц Шевелева. Достаточно ввести требуемые параметры, чтобы получить готовый результат.
Применение формул
Применение разных формул зависит от известных данных. Самая простая из них: q = π×d²/4 ×V. В формуле: q показывает расход воды в литрах, d – сечение трубы в см, V – скоростной показатель продвижения гидропотока в м/сек.
Скоростные параметры можно взять из таблицы:
| Тип водоподведения | Скорость (м/сек) |
| Городской водопровод | 0,60–1,50 |
| Магистральный трубопровод | 1,50–3,00 |
| Центральная сеть отопления | 2,00–3,00 |
| Напорная система | 0,75–1,50 |
При подсоединении дополнительных нагнетающих устройств нужно учесть коэффициент создаваемого напора. Он указан в руководстве пользователя.
Знать, какими характеристиками обладают трубы, нужно для грамотного подключения сантехнических приборов. При правильном подборе данных не будет повода беспокоиться, что при открытии крана в ванной комнате вода на кухне перестанет идти либо снизится ее напор.
Пропускная способность трубопровода: как определить
Чтобы спроектировать трубопровод, вне зависимости от того, для каких целей он будет в дальнейшем использоваться, очень важно определить ряд ключевых параметров.
На самом деле, важно: для чего будет использоваться трубопровод. От этого зависит, из какого материала следует выбрать трубу. Для водопровода сегодня повсеместно применяется пластик и металло-пластик, для отопления металло-пластик и металл, для технических нужд на производстве могут применяться самые различные сплавы. Зная, какая труба выбрана и каков ее внутренний диаметр, можно приступать к выполнению расчета.
- Зачем нужно знать пропускную способность?
- Расчет пропускной способности трубопровода
- Таблицы пропускных способностей воздуховодов и труб разных сечений и при разных скоростях
Зачем нужно знать пропускную способность?
По сути своей такая величина, как пропускная способность является показателем того, сколько воды пройдет за единицу времени через любое сечение трубы внутри системы. Пропускная способность может быть постоянной и непостоянной.
Если для монтажа выбраны металлические трубы, тогда приходится учитывать, что со временем внутри трубы будут образовываться наросты из накипи и ржавчины, существенно понижающие пропускную способность. Если же для монтажа выбран пластик, то он не имеет такой особенности и пропускная способность его со временем остается неизменной.
Очень важно при расчете пропускной способности учесть число точек потребления жидкости из трубопровода внутри системы. Если речь идет о водопроводе квартиры, потребуется суммировать все точки потребления (стиральная машина, раковина, унитаз, душ, посудомоечная машина и т.д.). Это очень важно, поскольку неправильный расчет приведет к тому, что при включении одного потребителя (раковина) остальным не хватит напора воды.
В стандартном гидравлическом расчете трубопровода учитывается материал труб, протяженность всей системы, число потребителей, а также пропускная способность. То есть величина пропускной способности – необходимое звено в общем гидравлическом расчете.
Расчет пропускной способности трубопровода
Сегодня на практике применяются три способа получения величины пропускной способности трубы. В зависимости от исходных данных и желания проектировщика может быть использован любой из них:
1. До недавнего времени существовал только один способ: выполнить расчет по специальной формуле. Однако, в конкретных условиях у вас может не оказаться всех необходимых для подстановки в нее данных. Например, Кш – коэффициент шероховатости зависит от материала трубы и берется из усредненных таблиц или из паспорта изделия, предоставляемого производителем.
2. Можно воспользоваться таблицами, где приводятся данные для гидравлического расчета труб из стали, стекла, пластика и асбо-цемента. Пример таких таблиц приведен в учебнике Ф.А. Шевелева.
3. Наконец, можно воспользоваться специальной программой. Обычно в них учитывается максимально возможное число параметров, чтобы дать проектировщику как можно более точный ответ. Обычно такими программами пользуются профессионалы, но и обычный человек легко сможет в ней разобраться.
Целесообразность использования программы целиком оправдана, например, при проектировании водопроводной системы большого частного дома с большим количеством точек потребления воды.
В вычислении пропускной способности проектировщику необходимо участь целый ряд параметров:
• Внутренний диаметр трубы;
• Протяженность трубопровода;
• Коэффициент шероховатости внутренней поверхности труб;
• Коэффициент местного сопротивления, зависящий от числа в системе различных отводов, компенсаторов для труб, тройников;
• Имеется ли вероятность внутреннего зарастания трубопровода.
Очевидно, что рассчитать пропускную способность первым способом достаточно сложно. Обычно пользуются вторым или третьим. Правильно выполненный расчет позволит в дальнейшем гарантировать бесперебойную эксплуатацию трубопровода. Если вы правильно рассчитали свою водопроводную систему, то при включении крана на кухне, вода не прекратит течь в ванной и т.д.
Определение пропускной способности трубопроводов ГРС
Б.К. Ковалев, заместитель директора по НИОКР
В последнее время все чаще приходится сталкиваться с примерами, когда оформление заказов на промышленное газовое оборудование ведут менеджеры, не имеющие достаточного опыта и технических знаний в отношении предмета закупок. Иногда результатом становится не вполне корректная заявка или принципиально неверный подбор заказываемого оборудования. Одной из наиболее распространенных ошибок является выбор номинальных сечений входного и выходного трубопроводов газораспределительной станции, сориентированный только на номинальные значения давления газа в трубопроводе без учета скорости потока газа. Цель данной статьи – выдача рекомендаций по определению пропускной способности трубопроводов ГРС, позволяющих при выборе типоразмера газораспределительной станции проводить предварительную оценку ее производительности для конкретных значений рабочих давлений и номинальных диаметров входного и выходного трубопроводов.
При выборе необходимых типоразмеров оборудования ГРС одним из основных критериев является производительность, которая в значительной мере зависит от пропускной способности входного и выходного трубопроводов.
Пропускная способность трубопроводов газораспределительной станции рассчитывается с учетом требований нормативных документов, ограничивающих максимально допустимую скорость потока газа в трубопроводе величиной 25м/с. В свою очередь, скорость потока газа зависит главным образом от давления газа и площади сечения трубопровода, а также от сжимаемости газа и его температуры.
Пропускную способность трубопровода можно рассчитать из классической формулы скорости движения газа в газопроводе (Справочник по проектированию магистральных газопроводов под редакцией А.К. Дерцакяна, 1977):
где W— скорость движения газа в газопроводе, м/сек;
Q — расход газа через данное сечение (при 20°С и 760 мм рт. ст.), м 3 /ч;
z — коэффициент сжимаемости (для идеального газа z = 1);
T = (273 + t °C) — температура газа, °К;
D — внутренний диаметр трубопровода, см;
p = (Pраб + 1,033) — абсолютное давление газа, кгс/см 2 (атм);
В системе СИ (1 кгс/см 2 = 0,098 МПа; 1 мм = 0,1 см) указанная формула примет следующий вид:
где D — внутренний диаметр трубопровода, мм;
p = (Pраб + 0,1012) — абсолютное давление газа, МПа.
Отсюда следует, что пропускная способность трубопровода Qmax, соответствующая максимальной скорости потока газа w = 25м/сек, определяется по формуле:
Для предварительных расчетов можно принять z = 1; T = 20?С = 293 ?К и с достаточной степенью достоверности вести вычисления по упрощенной формуле:
Значения пропускной способности трубопроводов с наиболее распространенными в ГРС условными диаметрами при различных величинах давления газа приведены в таблице 1.
Пропускная способность водопроводных труб таблица
При прокладке водопроводных магистралей сложнее всего рассчитать пропускную способность трубных отрезков. Правильные подсчеты позволят добиться того, чтобы расход воды не был слишком большой и не снижался ее напор.
Как правильно подобрать диаметр труб?
Возвратные форсунки, донные заборники, скиммеры, каждый имеют отверстие для подключения определенного диаметра, что первоначально определяет диаметр труб. Обычно эти подключения — 1 1/2″ — 2″, к которым подсоединяется труба, диаметром 50 мм. Если несколько закалдных элементов соединяются в одну линию, то общая труба должна быть большего диаметра, чем трубы, подходящие к ней.
На выбор трубы влияет также производительность насоса, которая определяет скорость и количество перекачиваемой воды.
Пропускную способность труб различного диаметра можно определить по следующей таблице:
Пропускная способность труб различного диаметра.
Для подбора диаметра турбы нам понадобиться знание следующих величин:
| Скорость воды в трубе самотёком | 0,5 м/с |
| Скорость воды в трубе коллектора | 0,8 м/с |
| Средняя скорость воды в трубе на входе в насос | 1,2 м/с |
| Средняя скорость воды в трубе на выходе из насоса | 2,0 м/с |
| Максимально возможная скорость воды в трубе | 2,5 м/с |
Расмотрим технологию подбора труб на конкретных примерах обвязки закладных элементов.
Диаметр трубы для подключения возвратных форсунок.
Например, движение воды в системе обеспечивается насосом EcoX2-16000, максимальной производительностью 16 м3/час. Возврат воды в плавательную чашу осуществляется через 4 возвратные форсунки — Дюза для подключения пылесоса (подключение 2″ наружная резьба), каждая ввинчена в стеновой проход с соединением D 50/63. Форсунки расположены попарно на противоположных бортах. Подберем необходимый трубопровод.
Скорость воды на подающей магистрали — 2 м/с. Форсунки делятся на две ветви по две штуки. Производительность на каждую форсунку — 4 м3/час, на каждую ветвь — 8 м3/час. Подберём диаметр общей трубы, трубы на каждую ветвь и турбы на каждую насадку. Если в таблице нет точного совпадения производительности для конкртеной скорости течения, берем ближайшую. По таблице получается:
- при производительности 16 м3/час (в таблице ближайшее значение 14,14 м3/час) — диаметр трубы равен 63 мм;
- при производительности 8 м3/час (в таблице ближайшее значение 9,05 м3/час) — диаметр турбы равен 50 мм;
- при производительности 4 м3/час (в таблице ближайшее значение 3,54 м3/час) — диаметр трубы равен 32 мм.
Получается, что на общую подачу подходит труба, диаметром 63 мм, на каждую ветвь — диаметром 50 мм, и на каждую насадку — диаметром 32 мм. Но так, как стеновой проход расчитан на подключение 50 и 63 трубы, трубу, диаметром 32 мм не берём, а соединяем всё трубой 50 мм. К тройнику идет 63-я труба, разводка 50-й трубой.
Диаметр труб для подключения скиммеров.
Тот же насос с производительностью 16 м3/час забирает воду через скиммеры. Скиммер в режиме фильтрации забирает обычно от 70 до 90% воды от общего потока, который всасывает насос, остальное приходится на донный слив. В нашем случае 70% производительности — это 11,2 м3/час. Подключение скиммер обычно это 1 1/2″ или 2″. Скорость потока на всасывающей линии насоса — 1.2 м/с.
По таблице получаем:
- для этого случая достаточно трубы, диаметром 63 мм, но идеально — 75 мм;
- в случае подключения двух скимеров, разветвление ведём 50-ой трубой.
Диаметр труб для подключения донного заборника.
30% от производительности насоса EcoX2 16000 — это 4,8 м3/час. По таблице для подключения донного стока достаточно трубы 50 мм. Обычно при подключении донного стока ориентируются на диаметр его присоединения. Стандартный донный сток имеет подсоединение 2″, поэтому выбирают трубу 63 мм.
Расчитаем пропускную способность трубы с помощью онлайн калькулятора
ВНИМАНИЕ! Чтобы правильно посчитать, необходимо обратить внимание, что 1кгс/см2 = 1 атмосфере; 10 метров водяного столба = 1кгс/см2 = 1атм; 5 метров водяного столба = 0.5 кгс/см2 и = 0.5 атм и т.д. Дробные числа в онлайн калькулятор вводятся через точку (Например: 3.5 а не 3,5)
Введите параметры для расчёта:
Расчет диаметра трубы.
Формулу для расчета оптимального диаметра трубопровода получим из формулы для расхода:
Q – расход перекачиваемой воды, м3/с
d – диаметр трубопровода, м
v – скорость потока, м/с
П- число пи = 3.14
Отсюда, расчетная формула для оптимального диаметра трубопровода:
d=((4*Q)/(П*v))1/2
Обратим внимание на то, что в этой формуле расход перекачиваемой воды выражен в м3/с. Производительность насосов обычно указывается в м3/час. Для того, чтобы перевести м3/час в м3/с, необходимо значение поделить на 3600.
В качестве примера расчитаем оптимальный диаметр трубопровода для производительности насоса 16 м3/час на подающей магистрали.
Переведем производительность в м3/с:
Q(м3/с)=16 м3/час/3600 = 0,0044 м3/с
Скорость потока на подающей магистрали равна 2 м/с.
Подставляя значения в формулу получим:
d=((4*0,0044)/(3,14*2))1/2≈0,053 (м) = 53 (мм)
Получилось, что в данном случае оптимальный внутренний диаметр трубы будет равен 53 мм. Сравниваем с таблицей: для ближайшей производительности 14.14 м3/час при скорости протока 2 м/с подходти труба внутренним диаметром 50 мм.
При подборе труб Вы можете воспользоваться одним из описанных выше способов, мы подтвердили расчетами их равнозначность.
По материалам сайтов: waterspace com, ence-pumps ru
Как рассчитать пропускную способность газовой трубы
Газ – это один из самых сложных материалов для транспортировки, в частности потому, что имеет свойство сжиматься и потому способен утекать через мельчайшие зазоры в трубах. К расчету пропускной способности газовых труб (как и к проектированию газовой системы в целом) предъявляют особые требования.
Формула расчета пропускной способности газовой трубы
Максимальная пропускная способность газопроводов определяется по формуле:
Qmax = 0.67 Ду2 * p
где p — равно рабочему давлению в системе газопровода + 0,10 мПа или абсолютному давлению газа;
Ду — условный проход трубы.
Существует сложная формула для расчета пропускной способности газовой трубы. При проведении предварительных расчетов, а также при расчетах бытового газопровода обычно не используется.
Qmax = 196,386 Ду2 * p/z*T
где z — коэффициент сжимаемости;
Т- температура перемещаемого газа, К;
Согласно этой формуле определяется прямая зависимость температуры перемещаемой среды от давления. Чем выше значение Т, тем больше газ расширяется и давит на стенки. Поэтому инженеры при расчетах крупных магистралей учитывают возможные погодные условия в местности, где проходит трубопровод. Если номинальное значение трубы DN будет меньше давления газа, образующегося при высоких температурах летом (например, при +38…+45 градусов Цельсия), тогда вероятно повреждение магистрали. Это влечет утечку ценного сырья, и создает вероятность взрыва участка трубы.
Таблица пропускных способностей газовых труб в зависимости от давления
Существует таблица расчетов пропускных способностей газопровода для часто применяемых диаметров и номинального рабочего давления труб. Для определения характеристики газовой магистрали нестандартных размеров и давления потребуются инженерные расчеты. Также на давление, скорость движения и объем газа влияет температура наружного воздуха.
Максимальная скорость (W) газа в таблице — 25 м/с, а z (коэффициент сжимаемости) равен 1. Температура (Т) равна 20 градусов по шкале Цельсия или 293 по шкале Кельвина.
