Как сделать приспособление для кладки кирпича своими руками?

Приспособление для кладки кирпича своими руками и как его использовать

При строительстве дома или других сооружений, часто используется кирпич. Работа с ним требует некоторых навыков и умений. Если таковых у вас нет, то лучше использовать различные дополнительные конструкции, которые облегчат ваш труд. Про одно такое приспособление для кладки кирпича своими руками и пойдет речь в статье.

  1. Распространенные приспособления
  2. Устройство для ровной кладки кирпича
  3. Что из себя представляет устройства и как его использовать
  4. Делаем приспособление своими руками
  5. Подведем итог

Распространенные приспособления

Строительство домов с использованием кирпичей практикуется давно. Поэтому специалисты в этой области давно используют различные устройства и конструкции, которые делают работу более легкой и повышают качество результата.

Наиболее часто используются следующие:

  • Уровень. С его помощью достигается ровность кладки в горизонтальной плоскости;
  • Правило. Используется для контроля наружной стороны рядов;
  • Расшивка. Это устройство необходимо для декоративного оформления швов;
  • Кельма. Устройство для работы с раствором, с его помощью цементная смесь разглаживается, и удаляются излишки;
  • Отвес. Несложное устройство для контроля вертикальности стен и углов. Причем делать это можно в пределах нескольких этажей;
  • Причальный шнур. Его применяют для контроля прямоты и горизонтальности кладки.

Существуют и другие устройства, с помощью которых можно контролировать правильность геометрических размеров, делать декоративное оформление и многое другое. Все эти дополнительные инструменты можно приобрести в строительном магазине. А некоторые из них легко делаются самостоятельно.

Например, отвес и причальный шнур изготавливается из обычного прочного шнура и металлических или деревянных штырьков.

Устройство для ровной кладки кирпича

Для улучшения качества проводимых работ, можно использовать специальное приспособление для кладки кирпича своими руками. Ее внешний вид схож с контейнером без дна. Такое устройство помогает наносить ровный слой раствора и облегчает саму кладку.

Нанести нужный и ровный слой цементно-песчаной смеси довольно сложно. С этой задачей должным образом не всегда справляются даже профессионалы, а что уж говорить о новичках. А ведь от этого слоя многое зависит.

Если положить мало, то кирпичи могут плохо скрепиться. А если много, то вы израсходуете раствор в пустую. Да и внешний вид дома может пострадать. Между рядами кирпичей будет разный слой раствора, и смотреться это будет некрасиво.

Чтобы избежать таких неточностей, можно использовать специальное устройство. Его применяют и мастера с большим опытом и новички в строительстве. Такое приспособление сокращает расходы раствора, а значит, экономит средства.

Что из себя представляет устройства и как его использовать

Как уже говорилось, приспособление для кладки кирпича своими руками имеет вид контейнера без дна. Так как контейнер имеет ограничения по бокам, он прочно удерживается на своем месте. Размеры конструкции зависят от используемых кирпичей и применяемой кладки.

Приспособление устанавливается на ряд кирпичей и образует нишу, в которую и помещают песчано-цементный раствор. В результате слой смеси получается практически идеальным.

После заполнения ниши приспособление снимается и переставляется на новый ряд. Так можно быстро и аккуратно выкладывать кладку.

Делаем приспособление своими руками

Конструкцию для равномерного распределения раствора можно приобрести в строительном магазине. В этом случае вы получите изделие с возможностью регулировки всех размеров. Но если вы не желаете тратить свои деньги, то можно все сделать своими руками.
Вначале стоит определиться с геометрическими размерами.

Тут все будет зависеть от используемых материалов для возведения стен. Такое приспособление можно использовать при кладки не только кирпичей, но и других строительных блоков (газобетонные, шлакобетонные и т.д.). В зависимости от этого и нужный слой цементно-песчаного раствора будет разным.

Если с размерами разобрались, то запаситесь нужными материалами и инструментами.

  • Пластмассовый ящик или (при его отсутствии) лист ДСП;
  • Измерительные приспособления (линейка, уровень, карандаш);
  • Электрическая или ручная дрель;
  • Стальные уголки, шурупы, винты и гайки;
  • Молоток, отвертка или шуруповерт.

Если вы нашли пластиковый ящик, то устройство можно сделать из него. Пластмасса достаточно прочная и весит мало, а это показатель очень важен. Но можно соорудить конструкцию из листов ДСП, этот материал также весит не сильно много. Купите их в магазине и соберите ящик без верха и дна нужного размера.

Металлические уголки будут служить ограничителями и упорами. Просверлите в нужном месте отверстия, и при помощи винтов и гаек закрепите уголки. Чтобы приспособление было удобно переносить, можно прикрепить ручку.

Подведем итог

Как видите сделать устройства для кладки кирпича своими руками не так сложно. Это не потребует много усилий и финансовых вложений. А польза от него будет весьма ощутимой.

Кирпичная кладка – это работа, требующая наличие определенных навыков. Если выполнить ее не должным образом, то может пострадать прочность стен. Также от качества кладки зависит и внешний вид всего здания, особенно при работе с облицовкой.

Поэтому использовать различные приспособления и устройства для контроля проводимых работ просто необходимо. Именно об таких приспособлениях мы и рассказали в данной статье.

Видео обзор использования:

Надеемся, что используя, их вы облегчите свой труд и повысите качество проделанной работы.

Как сделать приспособление для кладки кирпича своими руками

Чтобы построить дом или другое сооружение чаще всего используют кирпич. Работать с ним просто, если у вас есть определенный опыт, навыки и приспособления. Если таковых у вас недостаточно, то лучше применить другие материалы, которые значительно упростят вашу работу.

Строить дома из кирпича стали довольно давно. Поэтому на сегодняшний день опытные специалисты используют для работы разные устройства и приспособления, которые упрощают труд и повышают качество работы. В строительстве часто используют такой инструмент:

  • уровень строительный;
  • правило;
  • мастерки;
  • кельму;
  • расшивку;
  • отвесы.

В строительной сфере достаточно много и других устройств, при помощи которых контролируется ровность поверхностей, делаются отделочные работы и прочее. Все нужные инструменты можно купить в строительном магазине, а некоторые сделать своими руками. К примеру, отвесы и причальные шнуры реально сделать из простого шнура и штырьков железных или деревянных.

Чтобы повысить качество кирпичной кладки, можно использоваться специальные приспособления сделанные собственноручно. Одним из распространенных является устройство, которое помогает наносить равномерные слои раствора на кирпичный ряд. Выглядит оно, как своеобразный контейнер, у которого нет дна.

В процессе строительных работ нанести равномерный слой цементного раствора достаточно сложно. С такой работой иногда не справляются даже специалисты, чего можно хотеть от новичка? Но ведь от толщины слоя зависит качество всей дальнейшей кладки.

Когда раствора мало, то кирпичи недостаточно крепко скрепятся, и вся кладка окажется не достаточно прочной. А когда его много, то вы растратите его впустую, к тому же испортите весь внешний вид строения. Между кирпичом слой будет неравномерный, поэтому выглядеть это будет непрезентабельно. Во избежание таких казусов, необходимо применять сделанное собственноручно устройство. Оно пользуется спросом и среди опытных специалистов и среди частных домовладельцев – новичков. Данный прибор способно сэкономить раствор и материальные средства.

Что являет собой устройство

Как было сказано выше, инструмент представляет собой контейнер, у которого нет днища. Благодаря своим боковым стенкам, он может крепко удерживаться на месте. Габариты самодельной конструкции будут зависеть от размера кирпича и типа кладки.

Устройство размещают на кирпичном ряду, и оно образовывает нишу, которую заполняют цементным раствором. В результате слой раствора получается идеальным. После того как ряд намазан, приспособление просто снимается и переносится на следующее место. Данное приспособление применяется для ровной и быстрой кладки.

Как сделать собственноручно

Готовый инструмент для ровного распределения раствора можно купить в любом строительном магазине. Так вы получить сразу готовое приспособление с возможностью регулировать размер. Однако если строительство проходит в рамках экономии, то данное устройство удастся без проблем изготовить собственноручно.

Для начала нужно четко представить габариты приспособления. Для конструкции этого инструмента не требуются никакие чертежи. Применять данный инструмент можно не только к кирпичной кладке, но и к газобетону, шлакоблоку. От строительного материла будет зависеть слой раствора.

Когда с размером будет все понятно, необходимо подготовить следующие материалы:

  1. Пластмассовые ящики или листы ДСП.
  2. Канцелярские измерительные приспособления.
  3. Дрель.
  4. Уголки, саморезы.
  5. Молоток, отвертка.

Если под рукой оказался ящик, инструмент можно изготовить из него. Такой материал, как пластмасса, очень практичный и удобный. Если такового не оказалось под рукой, каркас можно соорудить из ДСП. Для этого нужно просто сбить ящик без дна и верха. Никакая схема вам для этой работы не нужна.

Как видно из вышеизложенного, чтобы смастерить устройство для ровной кладки, большого труда не нужно. Это не займет много времени и не потребует больших финансовых затрат.

Приспособление для кладки кирпича

Процесс возведения кирпичной стены – ответственная задача, от качества которой будет завесить прочность и безопасность любого сооружения. Вся трудность заключается в необходимости соблюдения множества параметров, начиная от правильности выявления осевых плоскостей, межэлементных размеров и заканчивая смешиванием склеивающих растворов. Все это влияет как на внешние данные самой кладки, так и на ее технические особенности, проявляющиеся в процессе использования. Именно поэтому требуется специальное приспособление для кладки кирпича – покупное или сделанное своими руками, суть от этого не меняется.

Какой нужен инструмент?

Строительные работы, связанные с укладкой камня, требуют особого опыта, внимательности и вложений большого количества времени, которое, помимо основных работ, потребуется для решения измерительных задач.

Для быстрой кладки кирпича необходимо применять специализированный инструмент. Можно купить набор в интернет-магазине, однако данные комплекты на сегодняшний день имеют сравнительно высокую стоимость, к тому же стандартная комплектация не позволит учесть все технические характеристики самого материала и конструктивные особенности сооружения.

Набор «Кирпич» для облицовочной кладки кирпича

Весь комплект используемого инвентаря можно подразделить на три основные категории:

  • главные элементы,
  • контрольно-измерительные устройства,
  • механические приспособления.

Главные приспособления для кладки кирпича

Основополагающая категория включает:

Мастерки (кельма)

Конструкция состоит из лопатки и держателя. С помощью мастерка осуществляется нанесение цементного или другого связующего материала на верхнюю поверхность и однородного распределения по ним. Мастерки также можно использовать в случае необходимости обрезания и устранения излишней связующей смеси уже на возведенной стене. Ими же, при необходимости, скалывают раствор.

Кельмы условно подразделяются на два типа: К-Б – треугольная форма лопатки, К-П – рабочий элемент имеет округленные углы и заостренную верхнюю зону основания.

Расшивка

Предназначается для проверки слоя наносимого раствора и придания ему определенной формы. Состоит из ручки и удлиненной рабочей части с определенной опалубкой, в виде которой будут выполняться последующее формирование швов. Профиль желоба может быть вогнутого или выпуклого типа.

Читать еще:  6 полезных вещей, которые обязательно должны быть в доме у современной хозяйки
Молоток-кирочка

Используется в процессе выполнения нескольких основных задач по обтесыванию камня для создания необходимой формы, исправления неправильной установки без демонтажа блоков и с применением технологии легкого постукивания. Кирочка производится в двух видах – с округлым рабочим элементом и широким, квадратным.

ВИДЕО: Проверяем «Набор каменщика»

Контрольно-измерительные устройства

Эти приспособления требуются для того, чтобы процесс установки камней был выполнен с максимально точным соблюдением размеров.

Отвес

Небольшого размера груз, весом 200-400 гр., выполненный в форме конуса с заостренным концом, закрепленный на основании при помощи синтетической неэластичной нити, длинной 300 см. Если требуется производить контроль вертикальной плоскости конструкции с высотой в несколько этажей, груз по массе должен быть не менее 600 граммов.

Строительный уровень

Требуется для отслеживания уровня отклонения вертикальных и горизонтальных плоскостей. Состоит из продолговатого корпуса прямоугольной формы, со встроенной ампулой, частично наполненной специальной жидкостью. Именно пузырек воздуха определяет уровень уклона – для идеальной прямой линии он должен находиться строго по центру.

Причалка

Выступает в качестве контрольного шнура для разлиновки, протягиваемого вдоль рядов, уложенных кирпичей.

Шаблон для кладки кирпича, порядовка

Разнообразные рейки, линейки, угольники, предназначенные для контролирования размеров и правильности форм.

Механизированные приспособления для кладки кирпича

Чертеж приспособления для кладки кирпича (кондуктор)

Эти обязательные подручные средства способны уменьшить затраты труда и сил, требующих на ручные работы по измерению и контролю процесса строительства.

Кювета

Позволяет точно отмерить необходимые объемы цементного раствора для определенной области шва и одновременно придавать цементу соответствующую форму. Инструмент имеет элементарную конструкцию из стенок и боковых упоров, без наличия дна.

Порядовка-дозатор

Плоский сосуд, обладающий разметочным механизмом, регуляционной длиной и современными опорными элементами в виде винтовых зажимов.

Комплексный дозатор

В комплектацию входит уровень и другие контрольно-измерительные приборы.

Как работать с облицовочным материалом?

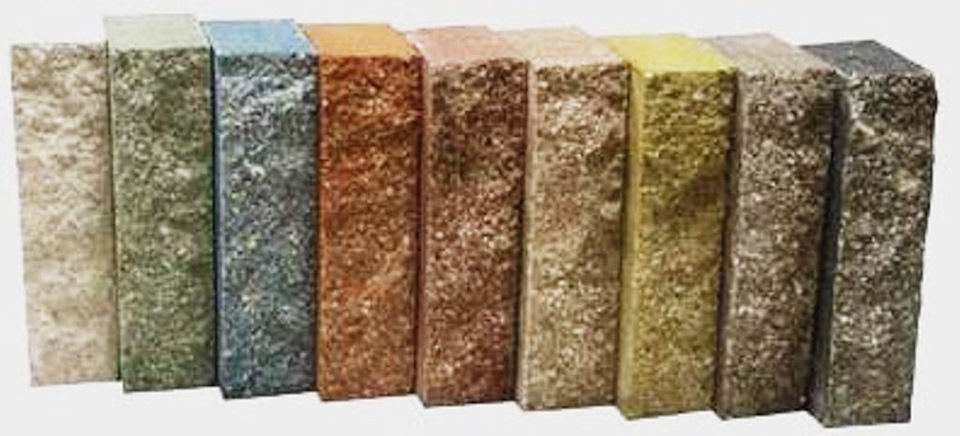

Главное предназначение кладки облицовочного кирпича – декорация фасада, с ее помощью можно сформировать общий внешний вид в одном стилистическом направлении.

Декоративный камень имеет специфические формы и фактуры, усложняющие процесс его установки и выведения прямой линии. Рассмотрим основные сложности, с которыми можно столкнуться в процессе работы.

  1. Грубые приспособления считаются непригодными для декорирования стен облицовочным камнем.
  2. Важно соблюдать индивидуальные требования, соответствующие такому облицовочному материалу – температура, влажность, время работ.
  3. Необходимо применение соединительного раствора с дополнительными, усиливающими вязкость, примесями и закрашивающими компонентами.
  4. Сложная технология работы с использованием тонкого или слишком толстого вида облицовочного камня.
  5. Возникновение трудностей при создании фигурной укладки элементов.

В данном случае очень важно использовать механические приспособления, влияющие на аккуратность и эстетичность внешнего вида готовой работы.

Комплект для каменщика

Строительный рынок предлагает широкий ассортимент приспособлений, комплектов каменщика, которые имеют детали из всех главных категорий инструментов.

Приспособления для выполнения ровной кладки

Наиболее востребованные комплекты «Кирпич» и аналогичные импортные наборы «Bricky» включают:

  • кювета, позволяющая ровным слоем наносить раствор;
  • контрольные элементы;
  • кельма, порядовка и причалка;
  • шаблон.

Самоделки

Часть инструментов можно сделать и своими руками, для чего понадобятся древесные рейки, фанерный лист или древесно-стружечная плита, стальной профиль.

Самодельные приспособления для кладки кирпича

Вне зависимости, из чего стройматериал состоит, алюминий или сталь, конструктивными элементами устройства для кладки кирпича своими руками будут служить следующие элементы:

Изготавливается из прочных балок поперечного типа с размерами, соответствующими ширине блока. Можно сделать в виде стационарного или раздвижного приспособления.

Борта

Выступают в роли ограничителя высоты и ширины при возникновении потребности установки дополнительных деталей.

Упорные детали

Монтируются непосредственно на самой раме и предназначаются для фиксирования сооружения на первых рядах кирпичной кладки.

Швабровка

Требуется для очистки только возведенных дымоходов, вентиляционных каналов и других конусообразных конструкций от наплыва раствора. Внешне представляет собой пластину размерами 140х140 или 150х150 мм, закрепленную на длинной металлической палке, с помощью которых соскабливаются наплывы.

Если лопасть швабровки сделать из резины, можно таким образом заполнять швы изнутри и выравнивать поверхность.

Дозатор раствора

Необходим для выполнения ровного слоя, от количества и прямолинейности которой зависит вся поверхность. Если раствора много, кирпич ляжет криво, если мало, просядет и потянет за собой все остальные элементы.

Для того, чтобы точно определять меру, и используется дозатор. Это лоток по ширине собираемой стенке, по центру которого вырезано отверстие для раствора. Дозаторы делают, как правило, сразу на 3-4 кирпича, чтобы получалось быстрее. Фактически лоток возвышается над стенкой на несколько миниметров, которые и определяют толщину раствора.

На такие самоделки не требуется много времени и денег, при этом можно учесть практически все индивидуальные факторы построения.

ВИДЕО: Как построить забор из кирпича. Самые красивые заборы

Приспособление для кладки кирпича своими руками: простой лайфхак

Строительство кирпичных стен сопряжено с определенными трудностями, главная из которых – ровная укладка рядов. Быстро положить ровный ряд достаточно проблематично, поскольку слой раствора не всегда получается одинаковой толщины.

В настоящее время существует ряд приспособлений, которые помогают строителям в решении этой сложной задачи. Они существуют как в промышленном, так и в кустарном исполнении. И часто изделия, собранные умельцами самостоятельно, более удобны в эксплуатации.

В статье рассмотрено приспособление для нанесения ровного слоя кирпичного раствора, позволяющее не только укладывать нужное количество этого раствора, но содержащее механизм, позволяющий регулировать глубину шва.

Конструкция и принцип действия приспособления

Конструкция приспособления для кладки

Приспособление представляет собой две планки, зафиксированные на определенном расстоянии друг от друга при помощи резьбового соединения изменяющейся длины.

Резьбовое соединение состоит из двух шпилек, удалённых друг от друга на расстояние равное длине двух кирпичей

С помощью гаек-барашков регулируется толщина кирпича.

Регулируется толщина кирпича

Раствор укладывается ровно благодаря двум параллельным горизонтальным планкам.

Раствор укладывается между этими двумя планками и разравнивается при помощи мастерка.

Раствор укладывается при помощи мастерка

После того, как будет уложен раствор на весь ряд, сверху на него укладываются кирпичи. При таком способе укладки выравнивание ряда кирпичей не будет представлять особой проблемы, поскольку слой раствора по всей длине будет иметь одинаковую толщину.

После заполнения одного участка вся конструкция сдвигается, и раствор накладывается на новое место

Особенности конструкции

Боковые рейки для крепления шпилек имеют длину порядка 100 мм

Все размеры данного приспособления так или иначе вытекают из размеров кирпичей, с которыми придётся иметь дело строителю. Например, высота реек для шпилек выбирается таким образом, чтобы можно было выравнивать приспособление по отбитому ниткой уровню.

Специальные болты с шайбами, позволяющие менять глубину шва

Кроме того, в конструкции присутствует механизм, позволяющее изменять глубину шва. Обычно, раствор кладут на всю ширину кирпича, а затем ненужную часть раствора удаляют из швов вручную.

Рекомендуется использовать болты с широкими шляпками (не менее 20 мм)

При этом используются планки разной ширины.

Планка, расположенная напротив шляпок имеет минимальный выступ (около 5-7 мм)

Ширина планки с этой стороны должна быть минимальной, чтобы планка немного цеплялась за кирпич.

Планка, расположенная со стороны шляпок, заведомо больше (10-15 мм)

В зависимости от количества шайб будет меняться расстояние от стены до вертикальной планки. А поскольку вертикальная и горизонтальная планки надёжно соединены друг с другом, будет меняться и ширина шва.

Регулировка глубины шва осуществляется благодаря шайбам, подложенным под шляпки

А поскольку вертикальная и горизонтальная планки надёжно соединены друг с другом, будет меняться и ширина шва.

Ширина шва при одной дополнительной шайбе под шляпкой

Рекомендации для изготовления

Кладка шлакоблока с приспособлением

Поскольку данное изделие будет контактировать с мокрым раствором, в случае, если оно изготовлено из дерева, оно может впитывать влагу и набухать. При этом будет меняться его геометрия. Чтобы этого избежать, рекомендуется покрыть приспособление лаком.

Лучше использовать клееный брус, поскольку трудно найти обычный деревянный брус, чтобы он был идеально прямым. Кроме того, сборка изделия осуществляется не на саморезы, а на финишные гвозди длиной 40 мм. Это позволит избежать растрескивания конструкции при сборке.

ВИДЕО: Приспособление для кладки кирпича
Приспособление для кладки кирпича

Приспособление для кладки кирпича своими руками: простой лайфхак

Для нас очень важна обратная связь с нашими читателями. Оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Ваше мнение будет полезно другим пользователям.

Заводские и самодельные приспособления для кладки кирпича

BRICKY – профессиональный инструмент для кладки кирпича

Это простое приспособление для кладки кирпича – “BRICKY” в 2011 году получило вознаграждение Оскара Де Л’Инвентиона как лучшее строительное изобретение.
Конечно, для больших объёмов инструмент не подходит, но для чистой, неспешной и аккуратной работы и для начинающего каменщика – хорошая вещь. Думаю, что для большинства участников нашего канала не составит большого труда сделать этот инструмент своими руками.

Кондуктор для идеально ровной кирпичной кладки

В связи с развитием промышленности и производства различных строительных материалов в последнее время кирпичу предпочитают так называемые панели или другой, более лёгкий или дешёвый материал. Нельзя сказать при этом, что иные материалы не способны обойти кирпич по свойствам. Наверное, к этому всё и движется. Но внешний вид кирпичного или “каменного” строения всегда ценится по достоинству. Особенно если видна рука настоящего мастера-каменщика.

Так делать не нужно

Но как и любой другой вид строительных работ, возведением кирпичной стены берутся заниматься и строители без опыта, что называется “для себя” . Действительно, если всё делать аккуратно, то разница ( с небольшими погрешностями) между вашей кладкой и кладкой каменщика будет особо видна разве что в скорости работы. Тем не менее, она будет постоянно двигаться к сближению с эталоном.

Как натянуть шнурку, замесить раствор или сколько нужно арматуры – узнать не проблема. А вот сколько нужно кидать раствора под кирпич, чтобы не пришлось добавлять, сгребать или стучать киянкой, деформируя предыдущую работу, вопрос посерьёзнее. Конечно, с опытом это будет происходить на автомате, но как быть новичку? Есть два выхода: учиться как все или воспользоваться удивительно работающим устройством, созданным как раз для решения этой задачи.

Кондуктор или шаблон для распределения цементного раствора выполняется из прочного сорта пластмассы. Из себя он представляет прямоугольную рамку с предусмотренными вырезами и выступами. В процессе работы следует установить его на уложенный ряд кирпичей, накидать раствор в выемку и, вплотную прислонив мастерок к верней части кондуктора, счистить его излишки.

Читать еще:  Калькулятор кладочного раствора для кирпича на стену

В итоге получается межкирпичный слой одинаковой толщины на всей протяжённости. Достаточно просто ровно положить на него кирпич и слегка придавить. Аналогичное устройство, только меньшего размера , предусмотрено и для нанесения цементного раствора на торцевую часть кирпича. Использование такого шаблона позволяет также внешний край шва располагать на одинаковом расстоянии от внешней стороны стены, что выглядит очень красиво.

Цена такого удовольствия составляет в среднем 1500 руб. Плюс-минус полтысячи в зависимости от фирмы, качества и комплектности набора.

Как сделать ровную кирпичную кладку с красивыми межкирпичными швами?

Строительство на сегодня, пожалуй, самый востребованный вид мастеровой деятельности. Освоив строительную специальность, вы никогда не останетесь без работы. А если станете мастером своего дела, то от дорогих заказчиков у вас не будет отбоя.

Строительные специальности бывают разные. Самые труднореализуемые, соответственно, являются и самыми высокооплачиваемыми.

Специальность каменщик одна из самых сложных. Просто взять и начать класть кирпичную кладку не получится ни у кого. Для этого надо учиться, как теоретически, так и получать практический опыт у настоящих мастеров своего дела, работая у них помощником и постепенно выполняя сначала простые операции, шаг за шагом переходя к более сложным.

Когда вы пройдете всё – от простого к сложному, вам доверят класть кирпичную кладку. Кирпичная кладка многоэтажного дома это верх мастерства любого каменщика.

Ровные межкирпичные швы, пожалуй, самый сложный элемент кирпичной кладки. Всегда было интересно, как их делают? Как мастера- каменщики умудряются нанести раствор ровным слоем и потом класть на него кирпич по одной линейке?

У себя на участке строил кирпичный гараж. Кладку кирпичную выполнял самостоятельно. Делал это в первый раз. Сошло сто потов, пока, хоть как-то, приноровился класть более менее ровную стену. О межкирпичных швах на стенах своего гаража, лучше вообще ничего говорить не буду, как вы сами понимаете, всё вышло криво.

Но унывать не стоит

Недавно в интернете отыскал специальное приспособление для каменщиков. С его помощью возможно, даже самому неопытному новичку, сделать ровные межкирпичные швы, как горизонтальные, так и вертикальные.

Продаётся такое чудо приспособление на известном зарубежном интернет магазине.

Стоит 39,99 евро. Если честно сказать, цена очень высока!

Да нам его, это приспособление, и не нужно покупать. Изготовьте своё собственное, совершенно бесплатно – из обычных уголков!

Принцип работы прост

Устанавливаете приспособление на кирпичную кладку, наполняете его рамку раствором, разравниваете раствор по рамке, лишний убираете. Снимаете рамку. На ровную полоску раствора кладете кирпич.

Точно так же действуете и с вертикальным швом.

Создание кирпичной кладки – сложная и ответственная работа, без которой редко обходится строительство или капитальный ремонт дома. Главная трудность кроется в необходимости точного соблюдения осевых и межэлементных расстояний, что в конечном итоге влияет не только на внешний вид кладки, но и на ее эксплуатационные характеристики.

Поэтому как любители, так и профессиональные каменщики все чаще изготавливают приспособления для кладки кирпича своими руками. Это не так сложно, как может показаться на первых взгляд, особенно в случае наличия хорошей теоретической базы.

Стандартные инструменты для кладки

Кладка кирпича требует определенного опыта, постоянной концентрации, и, что немаловажно, больших затрат времени, связанных с проведением вспомогательных контрольно-измерительных работ.

Облегчить процесс помогает использование специальных приспособлений. Их можно приобрести в строительных магазинах, но это, во-первых, затратно, а во-вторых, не позволяет учесть индивидуальные особенности, связанные с фактическими параметрами кирпича и создаваемых из него конструкций.

Какой стандартный размер у красного кирпича читайте в нашей статье.

Весь инвентарь, применяемый для ручной кладки, можно условно разделить на три большие группы: основные ручные инструменты, контрольно-измерительный инвентарь и механизированные устройства. Первая группа – основополагающая. В нее входят:

    Кельма (мастерок).

Это небольшая плоская лопатка с ручкой для удержания, которая используется для нанесения связующего раствора на поверхность блоков и распределения по ней, а также подрезки и удаления излишка раствора.

В зависимости от формы, кельмы делят на тип КБ (треугольные), тип КП (треугольные со скругленными углами у основания и острой вершиной), и специализированные, например, трапециевидные или треугольные с полностью скругленными углами.

Расшивка.

Имеет вид длинного узкого желоба, закрепленного на рукояти и служит для формовки швов, контроля их толщины, удаления остаточного излишка раствора. Выделяют выпуклые и вогнутые расшивки. Важным параметром, определяющим эксплуатационные характеристики инструмента, является профиль желоба.

Правильный молоток (кирочка).

Выполняет две основные функции: обтесывание блоков для придания им требуемых размеров и формы, а также исправление мелких неточностей монтажа на незастывшем или полузастывшем растворе без снятия кирпича, то есть методом легкого остукивания.

Инструмент имеет две рабочие поверхности: широкую, с сечением в форме квадрата или круга, и узкую – кирку.

Контрольно-измерительный инвентарь необходим для обеспечения максимальной точности кладки и включает следующие основные разновидности:

    Строительный уровень.

Линейный инструмент, в корпусе которого закреплены прозрачные ампулы, частично заполненные жидкостью. Когда уровень располагается на контролируемой поверхности, жидкость под действием силы тяжести занимает определенное положение в ампуле, выдавливая пузырек воздуха в такое положение относительно контрольных линий, которое позволяет грубо определить угол уклона.

Строительные уровни классифицируют по длине, количеству и расположению ампул.

Отвес.

Представляет собой груз конической формы или в форме пули, закрепленный на неэластичной нити. Он позволяет контролировать вертикальность сооружений по относительному смещению от точки фиксации нити в горизонтальной плоскости.

Отвесы классифицируют по массе: грузы от 200 до 400 грамм применяют на высотах до 3 метров, от 600 до 1000 грамм – для измерений на высоте нескольких этажей.

  • Шаблоны, правила – рейки, угольники и другие изделия, назначением которых является контроль соответствия формы (плоскостности, углов, скруглений и др.) номинальным значениям путем сравнения с шаблоном.
  • Причалка (контрольный шнур) – плотная неэластичная нить, которая натягивается вдоль рядов кладки и используется в качестве ориентира – указателя линейности.
  • Порядовка.

    По сути, большая линейка, с ценой делений, соответствующей номинальной ширине ряда. Для классической кладки из кирпича толщиной 65 мм ЦД порядовки равняется 77 мм, с учетом толщины шва.

    Порядовки могут фиксироваться на кладке или не иметь фиксации. Устройства, в которых предусмотрена возможность неподвижной установки в углах, обычно имеют отверстия для закрепления причалок.

  • Механизированные устройства.
  • Не стоит путать их с автоматизированными – данный вид инструмента не предусматривает никаких приводных элементов или сложных систем.

    Его название говорит лишь о способности снизить долю ручных монтажных и контрольно-измерительных работ путем применения следующих механизмов:

      Кювета (дозатор) для раствора.

    Емкость без дна с прямыми или скошенными наружу стенками и боковыми упорами, позволяющая точно отмерять количество раствора для участка шва и сразу же придавать ему требуемую длину и ширину. Кювета – самое простое, базовое приспособление. Остальные представляют собой результат развития и совершенствования этой идеи.

    Дозатор-порядовка.

    Кювета, оснащенная разметочными механизмами, которая также может иметь регулируемую длину и усовершенствованные опорные механизмы, например, винтовые зажимы для фиксации на нижнем ряду.

    Комплексный дозатор.

    Включает уровень или другие КИП, может иметь дополнительные элементы для фигурной формовки швов, удержания и выравнивания кладочной сетки и др.
    Все эти приспособления способствуют существенному увеличению качества и производительности работ.

    Наборы каменщика промышленного производства

    На современном рынке доступно множество готовых наборов каменщика, включающих все три основные группы инструмента. Наибольшее распространение получили отечественные наборы «Кирпич» и их зарубежные аналоги «Bricky». В состав таких наборов входят:

    • кювета для нанесения раствора;
    • шаблон для кладки одинарного кирпича;
    • шаблон для полуторного;
    • контрольный уголок;
    • порядовка;
    • причалка;
    • кельма.

    Производители позиционируют товар как любительский, то есть не требующий особых строительных навыков. Он прост и интуитивно понятен в использовании, позволяет получить неплохой результат в кратчайший срок.

    Большинство наборов комплектуется, помимо прочего, не только бумажной инструкцией, но и видеоуроком, в котором подробно описывается использование каждого инструмента.

    Что входит в набор начинающего каменщика — смотрите ролик:

    Приспособление, которое можно сделать своими руками (видео)

    Как изготовить супер-приспособление для кладки кирпича самостоятельно узнайте из видео:

    Самодельное изготовление кладочного устройства предполагает использование деревянного бруса и реек, фанеры или ДСП, стального или алюминиевого профиля. Выбор материала необходимо осуществлять с учетом навыков в его обработке.

    Так, деревянную конструкцию можно собрать на болтах или шурупах буквально за один вечер, но она, скорее всего, достаточно быстро выйдет из строя. Алюминиевый профиль можно скрепить заклепками или болтами, а вот стальной надежнее будет заварить.

    Кроме того, хорошим сырьем может послужить прочный пластиковый контейнер требуемой ширины – его переделка сведется к удалению части дна и креплению упоров.

    Вне зависимости от материала, конструктивными узлами устройства будут:

    1. Рама, внутренняя ширина которой должна соответствовать ширине кирпича и плотно прилегать к нему по всему периметру. Рама состоит из продольных и поперечных балок, которые выполняют жесткими или раздвижными.
    2. Борта – ограничивают ширину и высоту при недостаточной толщине балок рамы или необходимости размещения дополнительных элементов.
    3. Упоры – крепятся на раму и служат для фиксации конструкции на нижнем ряде кирпичей или боковых поверхностях.
    4. Контрольно измерительные и вспомогательные элементы – опциональные узлы, упрощающие работу с приспособлением.

    Изготовление устройства для кладки кирпича своими руками не потребует больших финансовых вложений, а также позволит учесть все индивидуальные нюансы, что выгодно отличает его от аналогичных товаров промышленного производства.

    Специфика работы с облицовочным кирпичом

    Главная функция облицовочного кирпича – декоративная; он формирует внешний вид поверхностей, придает им стилистическую завершенность, более гармоничный и эстетичный внешний вид.

    Однако есть и обратная сторона медали – из-за специфической формы и фактуры, а также необходимости точного соблюдения геометрических параметров, кладка облицовочного кирпича создает дополнительные сложности по сравнению с обычной кирпичной кладкой. К ним относятся:

    1. непригодность грубого ручного инструмента для работы с некоторыми декоративными поверхностями;
    2. особые требования к качеству проведения контрольно-измерительных и регулировочных работ;
    3. зачастую – изменение состава раствора, применение подкрашивающих и вяжущих веществ;
    4. специфические технологии работы с узким и утолщенным видами облицовочного кирпича;
    5. затрудненность фигурной кладки.

    Здесь применение механизированных устройств будет как никогда актуально.

    Однако общую конструкцию, описанную в предыдущем разделе, следует модернизировать с учетом толщины и формы облицовочных блоков.

    Читать еще:  Дымоход для газового котла: виды конструкций, советы по обустройству, нормы и требования к установке

    Для фигурной кладки выделяется особый, узкоспециализированный класс приспособлений, конструкция которых разрабатывается отдельно для каждого конкретного случая и нередко включает шарнирные соединения, шаговые механизмы и прочие сложные узлы.

    Шаблон для кладки кирпича своими руками: чертежи, видео

    Хотите класть кирпич ровно, аккуратно и без ошибок? А получить красивую, идеальную кладку? И все это быстро и без лишних усилий. Да, такое возможно.

    Ускорить и облегчить кладочный процесс поможет специальная форма. Разумеется, ее можно купить. Но также можно сделать приспособление для кладки кирпича своими руками. О том, что это такое, как его использовать и изготовить самостоятельно, мы и расскажем в этой публикации.

    Быстрая кладка с шаблоном

    В процессе кладке кирпичной стенки есть два варианта:

    1. Можно долго мучиться, выравнивая раствор в межкирпичных швах.
    2. А можно просто взять шаблон и класть стенку «одной левой» — быстро, комфортно и без напряга.

    Как пользуются шаблоном для кладки и насколько он упрощает жизнь, очень наглядно представлено на видео.

    Шаблон для кладки кирпича своими руками

    Фабричные шаблоны очень удобны в применении. На них имеется возможность регулирования высоты и ширины швов, а также прочих размеров.

    Но при желании вы можете сделать такую штуку и сами.

    Проще всего сделать приспособление для кладки кирпича своими руками из пластикового ящика с размерами, соответствующими размерам стены. Но за неимением ящика можно сделать прекрасный шаблон из ДПС.

    По факту нужно сделать коробку без дна, ширина которой будет слегка превышать ширину кирпичного ряда.

    Приспособление для кладки кирпича своими руками: чертежи

    Чтобы было максимально понятно, взгляните на рисунок. Здесь обозначены все размеры. Вы можете сделать такой же или изменить любой из параметров согласно габаритам своей стенки.

    Видео-инструкция по изготовлению шаблона

    Подробно и понятно вы можете посмотреть про приспособление для кладки кирпича своими руками на видео. Здесь процесс изготовления чудо-шаблона представлен очень просто и доступно.

    Сообщества › Сделай Сам › Блог › Простой шаблон-инструмента для облицовки кирпичом

    Привет всем!

    Решил поделиться с вами вариантом простого шаблона-инструмента для облицовки дома кирпичом!

    Для того, чтобы облицованная поверхность выглядела безупречно, предлагаю изготовить простой шаблон, профиль которого изображен на эскизе. Это — вид сбоку. Потратив минимум времени на изготовление данного шаблона Вы сэкономите время, затрачиваемое на расшивку облицовочной поверхности, получите чистую поверхность и ровные швы кирпичной кладки.

    Данный инструмент может быть изготовлен из дерева или фанеры, тут уж кто как сообразит:)

    При применении шаблона, постель из раствора будет ровной, высотой 8 мм, и с отступом от края 9 мм.

    Такое «дозирование» раствора обеспечит гарантированное заполнение щелей между кирпичами. Оно предотвратит как выдавливание излишков раствора, так и необходимость расшивки швов — это убережет наружную поверхность кладки от загрязнения несмываемыми остатками кладочного раствора.

    Подготовив постель, аналогичным образом надо нанести раствор и на тычковую (а при необходимости и на ложковую) сторону кирпича. Выложив раствор на кирпичи и выровнив его по шаблону, аккуратно разделите кирпичи кельмой. Теперь их можно выкладывать на постель.

    Учитывая, что можно варьировать толщину и цвет шва, можно построить поистине неповторимый фасад!

    Таким рустированным декоративным клинкерным облицовочным кирпичом, изготовленный методом полусухого гиперпрессования, я хочу обложить снаружи свой дачный домик, проект которого я уже размещал здесь.

    Всем огромное спасибо за подписи, комментарии, помощь и советы!

    Приспособление для кладки кирпича своими руками

    Голыми руками кладку не сделать. Начинающему каменщику требуется приобрести много инструментов и приспособлений. А когда приспособление для кладки кирпича изготовлено своими руками, то это не только экономия средств, но и удобный помощник в работе.

    Чаще всего используют кирпич для возведения стен зданий и внутренних перегородок. А для создания надёжной кладки, необходимо обладать определённым опытом работы и знаниями.

    Для получения качественной кирпичной кладки, особенно если её делать впервые, необходимы вспомогательные инструменты. Они значительно ускоряют процесс, облегчают работу и позволяют добиться хорошего результата.

    Неважно используете вы готовые инструменты или самостоятельно приготовленные приспособления, необходимо знать технологию их применения и методы создания.

    • 1 Приспособление для кладки кирпича
        • 1.0.1 Кельма
        • 1.0.2 Отвес
        • 1.0.3 Причалка
        • 1.0.4 Ковш-лопата
        • 1.0.5 Уровень
        • 1.0.6 Расшивка
        • 1.0.7 Правило
        • 1.0.8 Молоток-кирка
        • 1.0.9 Порядовка
      • 1.1 Создание ровной кладки с помощью самодельных устройств
      • 1.2 Создание шаблона
        • 1.2.1 Для создания приспособления вам понадобятся:
      • 1.3 Рекомендации
        • 1.3.1 Приспособление для кладки кирпича, видео

    Приспособление для кладки кирпича

    Чтобы облегчить человеческий труд по укладке кирпича, практикуемый с давних пор, люди придумали множество разных инструментов и приспособлений. Благодаря им улучшается качество кладки и уменьшаются сроки строительства кирпичных домов.

    Основные используемые инструменты, для кирпичной кладки своими руками.

    Кельма

    Кельма – один из самых необходимых и распространённых инструментов. Можно сказать, что это продолжение руки каменщика.

    Он позволяет с поверхности стен удалять лишнюю строительную смесь, затирает швы, выравнивает бетонный раствор. Имеет вид гладкой стальной лопатки.

    Отвес

    Отвес при выполнении кирпичной кладки выполняет роль измерительного приспособления.

    Которое проверяет правильность выполнение углов и вертикальность стен. Разновидность длины отвеса позволяет производить контроль вертикальности стен на несколько этажей.

    Причалка

    На этапе подготовки к кладке используют шнур, позволяющий производить разбивку высоты кладки и контролировать горизонтальность выполнения кладки.

    Шнур или причалка позволяют контролировать причаливание кирпича к горизонтально натянутой линии. Поэтому второе название инструмента – причальный шнур.

    Ковш-лопата

    Несмотря на то что ковш-лопату используют для выполнения кладки кирпича и перемешивания строительного раствора.

    Этот инструмент позволяет на камень наносить цементный раствор и особенно необходимо при использовании большого количества раствора.

    Уровень

    К измерительным инструментам относят уровень, который позволяет контролировать горизонтальность плоскости и ровность стен.

    Инструмент выглядит как прочный удлинённый корпус, в центре которого размещена ёмкость с пузырьками воздуха с незамерзающей жидкостью.

    Положение пузырька воздуха определяет горизонтальность кладки. Если работа выполнена правильно, то при укладке уровня продольной стороной на кладку, строго посередине ёмкости должен оказаться воздушный пузырёк.

    Расшивка

    Расшивка позволяет декоративно оформлять, выравнивать и придавать форму швам. Используется для кладки облицовочного кирпича. Выбор размера и формы расшивки зависит от технологии выполняемой кладки.

    Правило

    Ровность лицевой кладки можно проконтролировать с помощью рейки для кирпичной кладки – правило.

    Она позволяет контролировать ровность рядов с внешней стороны. Имеет вид гладкой ровной планки.

    Молоток-кирка

    Молоток-кирочка устраняет погрешности, неточности, ошибки во время кладки, придаёт нужный размер камню, откалывает лишние части.

    Порядовка

    К первому кирпичному ряду крепится приспособление – порядовка. Благодаря ему можно произвести замеры рядов и камней по отношению друг к другу.

    Если класть облицовочный кирпич своим руками, то с её помощью на внешней стороне кладки можно создавать разные узоры и рисунки.

    С её помощью производят замер дверных, оконных проёмов и других конструктивных компонентов здания. Ещё её можно использовать для выравнивания кладки и фиксации шнура.

    Создание ровной кладки с помощью самодельных устройств

    Специальный шаблон для кладки позволяет ускорить работу и повысить качество укладочных работ.

    Выглядит как просторный контейнер без дна. С его помощью можно добиться идеально ровного слоя и облегчения процесса кладки как опытным мастерам, так и новичкам.

    Характеристики кладки будут зависеть от нанесения раствора:

    • Слишком тонкий слой раствора может снизить прочность сцепления кирпичей.
    • Толстый слой приводит к неровности кладки, перерасходу сырья и портит внешний вид строительных работ.
    • Неравномерный слой приводит к кривизне рядов, неряшливому внешнему виду.

    Используя шаблон, можно легко избежать подобных строительных дефектов. Его боковые ограничения позволяют прочно держаться на кладке, а размеры полностью зависят от используемых строительных материалов, вида кладки.

    На ряд кирпичей сверху укладывается шаблон, а в центральное отверстие удлинённой формы выкладывается раствор.

    Ограничения шаблона позволяют слою раствора принимать идеально ровную форму, толщину, а шов будет соответствовать строго заданным параметрам приспособления. По мере заполнения шаблона его смещают и снова заполняют раствором.

    Даже используя в строительстве здания несколько разновидностей шаблонов, они позволяют заменить шнур и строительный уровень:

    • Шаблоны с основными параметрами кладки используют для кладки основных стен здания.
    • Для облицовочного камня используют шаблоны с характеристиками для облицовочного слоя.
    • Большие строительные фирмы применяют заводские наборы специальных шаблонов, произведённых из древесины, пластика, металла.

    Создание шаблона

    В магазине можно приобрести уже готовый шаблон, который легко поддаётся корректировке ширины и высоты шва. Но в целях экономии его можно легко создать собственными силами.

    Самодельный шаблон можно создать не только для кирпичной кладки, но и для шлакобетонных, газобетонных и других искусственных материалов для строительства стен.

    Определяя геометрические параметры высоты и ширины шва, стоит учесть технологию кладки, специфику строительного камня и характеристики раствора.

    Для создания приспособления вам понадобятся:
    • Уровень, карандаш, линейка.
    • Молоток, шуруповёрт, отвёртка.
    • Стальные уголки, гайки, шурупы, винты.
    • Дрель (электрическая или ручная).
    • Лист фанеры (ДСП, пластмассовый ящик нужного размера), рейки соответствующих размеров.

    Пластмассовый ящик довольно лёгкий и прочный. Поэтому если удалось подобрать подходящий размер, то его можно использовать для создания шаблона.

    Если с ящиком не повезло, то конструкцию шаблона можно выполнить из реек и фанеры или листов ДСП. Но прежде, изготавливают полый ящик немного шире кладки кирпича.

    • Продольные деревянные планки в раме должны располагаться на расстоянии толщины стены. Планки, которые достигают нижнего ряда, облегчают укладку камней в строго вертикальном положении без использования уровня и отвеса.
    • Использование инструмента существенно облегчают ручки для переноса.
    • Линейность кладки обеспечивают поперечины, выполненные из полосовой стали.

    Шаблон позволяет регулировать количество использованного раствора для горизонтального шва. Поэтому его ещё называют дозатором.

    А для вертикального шва используют торцевой дозатор или шаблон. Разница между горизонтальным и вертикальным шаблонами сводится к нанесению ручным мастерком небольшого количества раствора.

    Рекомендации

    Скорость и качество кладки будет напрямую зависеть от денег и времени потраченных на создание вспомогательных инструментов.

    Толщина шва в 10 мм используется при кладке в один или 1,5 кирпича. Поэтому целесообразно заранее заложить этот параметр в шаблон.

    Для более длительной службы самодельного шаблона необходимо позаботиться о защите его рабочих поверхностей с помощью паркетного лака. Лак наносится на поверхность пластмассового или деревянного дозатора в несколько слоёв.

    После завершения строительных работ тщательно очистите инструмент от строительного раствора, который сокращает срок службы приспособления.

    Приспособление для кладки кирпича, видео

    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
