Для чего необходима таблица кирпичной кладки?

Основы технологии кирпичной кладки. Методическое пособие

Методическое пособие предназначено для преподавателей и студентов средних специальных учебных заведений; обсуждено на заседании цикловой комиссии специальности 2902 «Строительство зданий и сооружений» Тверского технологического колледжа.

ГОССТРОЙ РОССИИ

ИННОВАЦИОННЫЙ ОБРАЗОВАТЕЛЬНЫЙ ЦЕНТР

ОСНОВЫ ТЕХНОЛОГИИ
КИРПИЧНОЙ КЛАДКИ

Методическое пособие

МДС 51-1.2000

Москва 2005

Методическое пособие составил заместитель

директора по учебной работе

Тверского технологического колледжа В.И. Шмелев

— канд. техн. наук, доцент Тверского государственного

технологического университета В.А. Филин

— преподаватели технологического колледжа

Северо-Западного Кента Стюарт Нейс,

Питер Хетер

— заместитель директора по подготовке строителей

Гжельского художественно-промышленного колледжа В.А. Неелов

— преподаватель Саратовского строительного колледжа Е.М. Кузнецов

Методическое пособие предназначено для преподавателей и студентов средних специальных учебных заведений; обсуждено на заседании цикловой комиссии специальности 2902 «Строительство зданий и сооружений» Тверского технологического колледжа.

Список дополнительной литературы

1. Ищенко И.И. Технология каменных и монтажных работ. — М.: Высшая школа, 1980. — 368 с.

2. Неелова В.А. Иллюстрированное пособие для подготовки каменщиков. — М.: Стройиздат, 1988. — 270 с.

3. Справочник строителя «Каменные конструкции и их возведение.» (Воробьев С.А., Камейко В.А. и др.). — М.: Стройиздат, 1989. — 224 с.

Введение

Развитие малоэтажного и индивидуального строительства, которое составляет около одной трети всех видов жилья в России потребовало большого количества специалистов по кирпичной кладке. Причем производственные отношения сегодняшнего дня требуют не просто каменщиков, а каменщиков высокой профессиональной квалификации.

Решить проблемы, связанные с подготовкой каменщиков поможет данное методическое пособие.

Методическое пособие состоит из 2 частей — теоретической и практической.

В теоретической части даны все необходимые сведения о типах и конструкциях зданий, изложены теоретические основы кирпичной кладки. Рисунки и схемы, размещенные в определенном порядке, способствуют усвоению учебного материала в простой доступной форме.

Практическая часть содержит упражнения для выработки навыков кирпичной кладки. Упражнения расположены по принципу «от простого к сложному», что способствует отработке навыков кладки.

Пособие позволяет освоить курс кирпичной кладки как самостоятельно, так и под руководством преподавателя, который в данном случае выступает в качестве наставника и консультанта.

Практическая часть изучается под руководством преподавателя в специальных классах каменных работ. При изучении практических навыков следует обратить особое внимание обучаемых на отработку навыков кирпичной кладки до автоматизма, а также на качество работ. При этом следует уделять большое внимание контролю качества выполняемой кирпичной кладки.

Обучаемые допускаются к выполнению практической части после усвоения теоретической части.

Выдача заданий на практическую часть осуществляется только при условии качественного выполнения предыдущих упражнений. При этом должен соблюдаться принцип «от простого к сложному».

В конце курса обучаемый должен:

знать теоретические основы кирпичной кладки, методы контроля качества кирпичной кладки, правила безопасного ведения работ.

уметь организовать рабочее место и свою работу, профессионально выполнять различные виды кирпичной кладки.

Архитектурно-конструктивные элементы стен

Архитектурно-конструктивные элементы стен являются не только необходимыми конструктивными частями стен, но и их архитектурным оформлением, придающим зданию своеобразный индивидуальный облик, присущий только данному зданию, дому, коттеджу. Виды архитектурно-конструктивных элементов стен, представленных на схеме С-1, а пояснения к ним представлены в таблице Т-1.

Архитектурно-конструктивные элементы стен

Нижняя часть наружных стен, облицованная керамической плиткой (рис. 1 ), природным камнем (рис. 2 ), оштукатуренная цементным раствором (рис. 3 ). Если нижняя часть стены выложена из сборных бетонных, верхняя из кирпича, то такой цоколь называется подрезным (рис. 4 )

Отверстие в стенах для окон и дверей

Боковая или верхняя плоскость проема (см. рис. 5)

Участок стены, расположенный между проемами (см. рис. 5)

Прямоугольные выступы простенков, удерживающие оконные или дверные блоки (см. рис. 5)

Горизонтальный выступ из плоскости стены (см. рис. 6)

Устраивают над отдельным входом или проемом в здание

Разделяют по высоте фасадную плоскость стены

Завершает верхнюю часть стены

Местные утолщения стен

Вертикальные выступы прямоугольного сечения (см. рис. 7а)

Вертикальные выступы полукруглого сечения (см. рис. 7б)

Вертикальные утолщения (до 250 мм) протяженного участка (см. рис. 7в)

Прямоугольное завершение стены, на 0,7 — 1 м, выступающее над кровлей (см. рис. 8а)

Треугольная часть стены, ограждающая часть чердака и обрамленная по периметру карнизом (см. рис. 8б)

5г — межоконный простенок

Теоретические основы кирпичной кладки

Укладку кирпича ведут горизонтальными рядами перпендикулярно действующим силам. Предусматривают разделение кирпичей поперечными и продольными швами. Предусматривают смещение (перевязку) вертикальных швов смежных рядов.

1 — поперечный вертикальный шов 5 — внутренняя верста

2 — продольный вертикальный шов 6 — забутка

3 — горизонтальный шов 7 — тычковый ряд

4 — лицевая верста 8 — ложковый ряд

Теоретические основы кирпичной кладки

Организация рабочего места каменщика

1 — ящики с раствором

2 — поддоны с кирпичом

При кладке глухих стен

При кладке перегородок

1 — ящики с раствором

2 — поддоны с кирпичом

При кладке столбов

Инструменты, приспособления

Для разравнивания раствора, подрезки раствора, заполнения вертикальных швов

Для рубки и тески кирпича

Для перемешивания, подачи и разравнивания раствора

Для обработки и уплотнения швов кладки

Для крепления причального шнура

Для соблюдения горизонтальности рядов

Причальный шнур в корпусе

Для соблюдения горизонтальности рядов

Для разметки и проверки прямых углов каменных стен

Отвес (массой 0,2 — 1 кг)

Для проверки вертикальности углов и поверхности кладки

Для проверки качества кирпичной кладки

Для измерений в ходе работ

Для проверки вертикальности и горизонтальности кладки

Растворный ящик V = 0,24 м 3

Для хранения раствора

Бункер с челюстным затвором V = 1,2 м 3

Для приема и подачи раствора к месту работы

Приемы раскладки кирпича

2 — 2,5 кирпича рис. 18 (а, б)

Наружная тычковая верста — кирпич раскладывают на внутренней версте, стопками по 2 штуки перпендикулярно или под углом 45 ° к оси стены.

Наружная ложковая верста — кирпич раскладывают на внутренней версте стопками по 2 штуки параллельно оси стены.

Для внутренних верст кирпич раскладывают аналогично по наружной версте

1,5 кирпича рис. 19 (а, б)

Для выполнения тычковой или ложковой верст стопки из 2 кирпичей укладывают параллельно оси стены.

Расстояние между стопками кирпичей:

тычковый ряд 10 — 15 мм

ложковый ряд 250 мм

1 кирпич рис. 20 (а, б)

Для кладки ложкового ряда стопки кирпичей раскладываются параллельно оси стены через 250 мм, для тычкового ряда перпендикулярно оси стены через 120 — 140 мм

Раскладку ведут по одному кирпичу с зазором между кирпичами 10 — 15 мм

Для чего необходима таблица кирпичной кладки?

Несмотря на то что с каждым годом появляется все больше и больше новых строительных материалов, самым популярным и наиболее практичным материалом для строительства остается кирпич. С помощью данного материала можно построить различные здания для самых разных видов деятельности. При строительстве из кирпича важными аспектами являются приготовление раствора и возведение кирпичной кладки.

Приготовление цементного раствора для кирпичной кладки

Перед тем как начать кладку кирпичей, необходимо заранее приготовить раствор. Для этого вам понадобятся:

  1. Цемент.
  2. Песок.
  3. Гашеная известь.
  4. Вода.

Таблица расчета кирпича.

Цемент в данном случае необходим, чтобы соединить и укрепить все ваши кирпичи в кладке, при этом добавляется гашеная известь для того, чтобы придать вашему раствору текучесть. Другими словами, известь способствует тщательному заполнению всех ниш в кирпичной кладке, которые вы могли бы пропустить. К тому же в данный раствор добавляется песок, который служит для увеличения массы самой смеси и уменьшения осадки. Если вы хотите получить раствор для кладки действительно отличного качества, вам потребуется строительный песок, он отличается более мелкими гранулами. Или же его можно заменить на белый песок.

Для приготовления раствора следует добавить:

  • одну часть цемента,
  • от 4 до 6 частей песка,
  • одну часть извести.

Вследствие того, что данный раствор по прошествии двух часов становится непригодным для работы с ним, следует заранее рассчитать необходимое количество раствора на два часа работы. Для того чтобы приготовить его, вам потребуется металлический сосуд или армированный лист, в котором вы будете смешивать все ингредиенты до того момента, пока не получите однородной серой массы. В данную смесь добавляется вода, которая служит для придания раствору вязкости. При этом необходимо постепенно добавлять воду, чтобы сделать раствор достаточно вязким, и при этом он должен держать свою форму. Если вы влили чересчур много воды, то следует добавить немного сухой смеси, чтобы сделать раствор более подходящим. В противном случае, если ваш раствор начинает подсыхать, вы можете добавить немного воды, чтобы сделать его более текучим. Вам потребуется хорошенько перемешать полученную смесь.

Процесс установки кирпичной кладки

Стандартная таблица кратности кладки из кирпичного материала.

Стена из кирпича будет служить очень долго и сможет придать постройке такие качества, как прочность и устойчивость. При этом сейчас на рынке имеется много доступных предложений на данный материал, к тому же огромное количество специалистов в работе с кирпичами смогут вам помочь.

Перед тем как начать работу, вам предстоит рассчитать необходимый объем кирпичей для вашей кладки. Рассчитанное количество кирпичей необходимо немного увеличить, взять с запасом, так как некоторые из них придется подвергнуть процессу срезания, чтобы сделать углы ровными. Для того чтобы правильно рассчитать количество кирпичей, лучше всего использовать таблицы кирпичной кладки.

Если материалом является белый кирпич, вам потребуется сделать прокладку, которая должна быть выполнена из красных кирпичей. Количество рядов в прокладке должно соответствовать значению 4 или 5. Перед тем как начать работу, следует сделать разметку, по которой будет возводиться кладка. В качестве разметки можно использовать шнур.

Первую закладку необходимо делать без использования раствора и оставлять свободное место в 10 мм по всей длине будущей стены. В том случае, когда ваша стена предположительно будет состоять из двойного ряда кирпичей, вам потребуется делать замок из кирпичей или срезать половину крайних кирпичей.

Таблица пропорций расхода цемента на кладку кирпича.

Первый ряд кирпичей возводится вдоль разметки с толщиной сухого раствора в 1 см. После этого на них устанавливается следующий кирпич, который необходимо выравнивать с помощью строительного уровня по его основным осям. Аналогичную операцию проделывают со всеми кирпичами первого ряда. Помимо всего прочего, следует проверить их попарно между собой. Затем идет процесс возведения нескольких рядов кирпичной кладки и постоянная проверка их уровня. После всего этого выкладываются следующие ряды кирпича.

Второй ряд кирпичей необходимо начинать укладывать с крайнего кирпича. Раствор на данный кирпич накладывается с обеих сторон и затем плотно прижимается к уже имеющемуся ряду. Весь раствор, который вытесняется путем прижатия, нужно аккуратно удалить мастерком. Все прямые углы выполняются с помощью специального метода порядовки. Для начала потребуется возвести несколько рядов кладки, которые будут точно выровнены.

Кирпичная перевязка

Одним из важнейших нюансов в возведении стены из кирпича является перевязка. Перевязка предполагает совпадение всех швов кирпичной кладки. После того как вы сделаете несколько рядов вашей стены, на нее необходимо наложить армированную сетку. Одной из тонкостей укладки кирпича является его смачивание в воде. Перед тем как положить кирпич, его необходимо окунуть в ведро с водой или другую тару с жидкостью. Каждые несколько сделанных рядов необходимо проверять на все оси строительным отвесом.

Таблица расчета кирпичной кладки.

В зависимости от того, как вы будете устанавливать вашу кладку, различаются следующие типы:

  1. Цепная.
  2. Кладка с четырехрядной перевязкой швов.
  3. Кладка с воздушными прослойками.

Первый тип кладки является самым сложным в исполнении. Ее следует выполнять работникам только с высшей квалификацией, к тому же увеличится объем кирпичей, который вам понадобится для строительства. Во втором типе кладки основным аспектом становится перевязка. Для усиления прочности используется арматурная сетка. В случае когда кладка возводится вокруг металлической опоры, ее прочность и устойчивость многократно возрастают.

Третий тип кладки служит для увеличения теплоотдачи. Если использовать именно данный тип, то вы сможете значительно увеличить сохранность тепла. К тому же такая кладка может выполняться из любых видов кирпичей. Для того чтобы увеличить сохранение тепла, воздушный зазор должен иметь размер в 5 см. К тому же толщина стены должна быть около 40 см.

Особенности кирпичной кладки углов

Схема кладки в два ряда: 1 – ложковый ряд, 2 – тычковый ряд, 3 – смещение вертикальных швов.

Так как на сегодняшний день перевязка и ее системы стандартизированы, да и к тому же размеры кирпича соответствуют нормам и ГОСТам, то подсчет необходимого объема кирпичей намного упростился. В том случае, когда кладка кирпича должна быть выполнена без использования утеплителей или воздушных прослоек, количество стен будет кратно модульным размерам кирпичных граней:

  1. В первом случае при расчете кирпичной кладки кратность соответствует толщине каждой стены. В большинстве случаев эксперты используют размер кладочного вертикального шва в 1 см, но в реальных условиях данное число может варьироваться от 0,8 до 1,2 см.
  2. Во втором случае кратность кирпичей будет соответствовать двум уложенным кирпичам. Данное расстояние будет называться кладочным участком. В этом случае эксперты учитывают размер кладочного вертикального шва. Его размеры будут составлять длину 2 кирпичей и 1 см шва, итого 25 см.
  3. Следовательно, при составлении таблицы будут учитываться такие размеры, как 12, 25, 38, 51 и так далее. Но стоит отметить, что имеются и случаи, не поддающиеся данному правилу.

Иногда применяется метод кладки кирпича, в котором данное действие осуществляется установкой последующего кирпича на ребро. Ну и, соответственно, таблица для такой кладки изменится, так как вместо стандартного размера в 12 см мы получим цифру в 6,5 см. Если же, как упоминалось выше, вы используете утеплители, то и в этом случае предстоит применять другую таблицу. Но в ней нужно будет учитывать еще и размер утеплителя или воздушной прослойки.

Стандартные виды кирпича

Схема перевязки швов.

Стоит обратить внимание на размер сечения, так как он высчитывается из размера модульного конструктивного участка площади стены, а также слоя отделки. Что касается последнего, то он в стандартном типе составляет 12 см. Все горизонтальные размеры кладки вы уже освоили, и предстоит перейти к вертикальным размерам. Они, как и горизонтальные, могут изменяться под влиянием множества факторов. В настоящий момент в строительстве используется три стандартных типа кирпича:

  1. Первый тип представлен обычным стандартом, его высота составляет 6,5 см. Но иногда в его производстве применяется особая методика для утолщения, и мы получаем кирпич с высотой в 8,8 см. При этом необходимо учитывать и размер шва между рядами, при использовании обычного кирпича следует взять данное расстояние равным 1,2 см.
  2. В работе в реальных условиях данное расстояние может варьироваться в пределах от 1 до 1,5 см. К тому же если вам необходимо армировать кладку или прокладывать электрический прогрев, вам следует учитывать размеры данных процессов.
  3. Когда дом или постройка ставится для работы или проживания в зимнее время, данный фактор будет влиять очень сильно. Поэтому размер шва не должен быть меньше, чем заявленные 1,2 см. В данном случае мы получаем таблицу с такими данными: 7,7, 15, 23,1 см и так далее.

Что касается утолщенного кирпича, то он укладывается в ряды с шагом укладки в 10 см. Мы получаем таблицу с цифрами 10, 20, 30 см и т. д. Следует знать, что 10 рядов утолщенного кирпича будут укладывать аналогично 13 рядам обычного кирпича.

Дополнительные характеристики кирпича

К дополнительным параметрам, которые могут влиять на объем необходимых кирпичей, относятся проемы дверей и окон и их углы. Перед тем как делать расчет, необходимо узнать размеры монтируемых окон и размеры дверей. Но в большинстве случаев это индивидуальные заказы с нестандартными размерами. Именно из-за этого фактора следует учитывать мнение будущего правообладателя. К тому же если неизвестны предпочтения человека, который будет эксплуатировать данную постройку, следует брать размеры дверного проема на несколько сантиметров больше, чем стандартные размеры.

Читать еще:  Гофрированная труба для прокладки кабелей и проводов

Благодаря этому вы сможете обеспечить высокое качество постройки и дать возможность поставить дверь с дальнейшим ее уплотнением.

Схема перевязки и кирпичной кладки стен: 1 — тычковый ряд, 2-6 — ложковые ряды.

Если вы решили самостоятельно выполнить расчет необходимых кирпичей для кладки, вам предстоит принять во внимание такие факторы, как:

  1. Тип кирпича, который будет использоваться в строительстве. Имеется два вида кирпича: обычный и полуторный.
  2. Следует учитывать консистенцию и тип раствора. Многие составы имеют различные ингредиенты, и в зависимости от них будут изменяться их названия и свойства.

Имеется несколько типов растворов, среди них:

  1. Цементный. Данный раствор имеет большую прочность и увеличивает срок службы здания. Среди ингредиентов имеются песок, цемент и вода.
  2. Смешанный. Для его приготовления используется глина, цемент, песок с добавлением гашеной извести, к тому же применяются некоторые продукты химической промышленности. Туда входит вода. Данные растворы отличаются более низкой ценой, способны увеличить срок службы здания, и они более текучие.
  3. Известковые. Данный тип, как уже понятно из названия, в своем составе имеет известь.
  4. Глиняные. В данном типе раствора преобладает глина.

Учитывая все данные факторы, вы сможете с использованием таблицы рассчитать необходимое количество материалов для кирпичной кладки. Все, что вам понадобится, это ответственно подойти к данной задаче, так как от того, как точно вы рассчитаете количество кирпичей, будет зависеть результат строительства.

Сколько кирпича в 1 м2 и в 1м3 кладки

Планирование – один из важных акцентов, на который делается упор при строительстве. Очень важно заранее просчитать норму расхода кирпича, поскольку во время проведения работы можно столкнуться с нехваткой стройматериала. Отсюда возникает вопрос – сколько кирпичей в 1м2 кладки, на который мы постараемся ответить.

Расход кирпича на возведение стен может быть разным, поэтому важно учитывать тип материала, толщину стен будущей постройки и другие важные требования

Как рассчитать площадь стены?

Чтобы рассчитать, сколько расходуется кирпича в 1 м2, действуйте согласно следующему алгоритму расчёта:

  1. Измерить длину и ширину стены и найти их произведение, то есть перемножить между собой результаты. Данные расчёты нужно произвести для любой стены – будь то квадратная или прямоугольная поверхность.
  2. Суммировать все показатели, полученные в результате измерений.
  3. Далее измеряется длина и ширина оконного проёма, показатели которых так же умножаются. В случае наличия нескольких окон произведение длины и ширины по каждому также суммируются.
  4. Аналогичным образом рассчитывается площадь дверного проёма – длина умножить на ширину.
  5. Из показателя суммы площадей стен вычитается сумма площадей окон и дверей. Этот результат и будет являться площадью стены.

На примере это будет иметь такой вид. Есть стена с показателями длины и ширины, а также оконный и дверные проёмы.

Наглядный пример, как посчитать квадратные метры стены

  • Площадь стены, включая проёмы = 3000 мм * 5000 мм = 15 000 000 мм = 15 м2
  • Площадь дверного проёма = 900 мм * 2200 мм = 198 000 мм = 1, 98 м2
  • Площадь оконного проёма = 300 * 400 = 120 000 мм = 1, 2 м2
  • Площадь покрытия стены = 15 м2 – 1, 98 м2 – 1, 2 м2 = 11, 83 м2

Если вы делаете расчёт для нескольких поверхностей одновременно, то конечные результаты площади покрытия стены суммируются.

Когда все расчёты выполнены, можно подсчитать объём материала в кладке, который понадобится для конкретных работ.

Виды и размеры кирпича при расчете

Немаловажным моментом при расчёте сколько необходимо кирпича в 1 м3 кладки являются размерные характеристики самого материала. Производители, как известно, реализуют несколько видов:

Также необходимо помнить, что существуют нормированные размеры толщины швов между кладкой:

  • по вертикали – 10 мм;
  • по горизонтали – 12 мм.

Использование одинарного кирпича – самый оптимальный вариант, так как это наиболее удобно для укладки рядов как горизонтально, так и вертикально. Если же нужно сократить сроки работ, то целесообразно применение полуторного кирпича. Что касается двойного кирпича, то его использование не рекомендуется при возведении фундаментальной основы и нижних частей строения, так как он обладает невысокой прочностью.

Следует учесть, что данные габариты относятся только к тому материалу, который изготовлен в соответствии со стандартами ГОСТа. Если же производство происходило по иным техническим требованиям и он имеет другие размеры, то для определения необходимого количества кирпича в кубе, самостоятельно измерьте его параметры.

Расчёт кирпича: что необходимо учитывать?

Чтобы узнать сколько нужно кирпичей в 1м2 кладки, необходимо определиться с требуемой толщиной стен, которая зависит от определённого типа кладки материала. Так, существуют стандартные параметры:

Для континентального и умеренно-континентального климатов специалисты советуют толщину в два или два с половиной кирпичного бруска. Помимо этого, расчёт количества кирпича необходимо осуществлять, учитывая другие особенности:

  • высота здания;
  • оригинальность стен;
  • тип перекрытий в случае нескольких этажей;
  • вид кладки;
  • наличие швов или их отсутствие.

Виды кладки, со швом или без

Существуют определённые нормы количества кирпичей в 1м2 кладки. Безусловно, эти результаты являются ориентировочными. В любом случае, в процессе работы возникают непредвиденные обстоятельства, которых также нужно учитывать. Например, это может быть бой материала, увеличение слоя шва на каких-то участках, изначально неправильный расчёт сколько в кубе штук и неверная площадь стен.

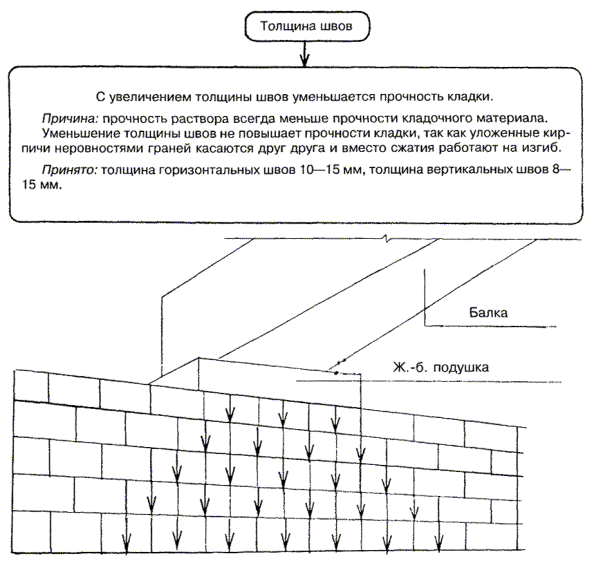

Размеры шва в кирпичной кладке по СНиП

Количество раствора на 1 м²

Надёжность кладки зависит от качества цементного раствора, его грамотного приготовления и добавляемых примесей. Также на расход потребляемой смеси в одном квадратном метре влияет уровень влагопоглощения материала, пористость его поверхности и время года, когда производятся работы.

При наличии пористой поверхности у бруска, обработка раствором увеличивается ориентировочно на 20% от рассчитанного ранее количества материала на 1 м2.

Учитывая марку цемента, можно выяснить, что для стены в ¼ кирпича потребуется материала на 1 м2 кладки:

  • М100 – 5 кг;
  • М75 – 4 кг;
  • М50 – 2,5 кг.

Важно с соблюдением технологических рекомендаций подготовить необходимое количество раствора

Кроме того, можно вычислить количество раствора для керамического и силикатного материала, учитывая стандартные нормативы:

  • толщина облицовки в 25 см – 0,62 м2 (для керамики и силиката);
  • глубина стены в 38 см – 0,095 м2 (для пустого);
  • ширина в 25 см – 0,05 м2 (для пустого).

Если вы правильно сделали все расчёты и грамотно приготовили цементный раствор, то его расход будет соответствовать следующим нормам, указанным в таблице:

Количество облицовочного кирпича в поддоне штук в зависимости от вида

Как правило, при отгрузке материал укладывается в специальные поддоны. Это необходимо не только для его сохранности во время транспортировки, но и для контроля отгрузки и удобства в процессе работы.

Поддоны изготовлены из дерева и бывают двух видов:

  • маленькие – 520*1030 мм;
  • большие – 770*1030 мм.

Зачастую ответственный производитель указывает количество в одном поддоне. Если же этикетка отсутствует по каким-то причинам, то рассчитать сколько штук кирпичей в первом ряду можно, исходя из следующей формулы: площадь поддона делится на площадь кирпичного бруска. Данный показатель умножается на общее количество рядов.

В строительном производстве, безусловно, присутствуют правила и нормы. Так, на поддоне в 770 мм складывается определённое количество кирпичных брусков в зависимости от его вида:

Если вы заранее вычислили площадь, то определить количество поддонов, которые необходимы для кирпичной кладки, вычислить очень легко.

Схема укладки кирпича на поддон

Сколько кирпичей в кладке: таблица

Во время проведения работ самым неприятным моментом считается недостаток материала и дополнительные финансовые траты, связанные с транспортировкой после докупки. Конечно же, идеальным вариантом является покупка и привоз необходимого кирпича за один раз.

Многие строительные сайты пришли на помощь и разработали калькулятор расчёта онлайн, который помогает вычислить точное количество материала для кладки. Так, он позволяет не только определить количество кирпича в 1м2 кладки, но и вычислить общее число штук для всей площади стен. Калькулятор делает также расчёт кирпича на кладку, учитывая его размер, вид самой кладки, а также с учётом швов или без них. Всё, что от вас требуется – ввести соответствующие данные и через две-три секунды вы получите результат подсчёта. В любом случае, чтобы определиться с количеством требуемого стройматериала, можно использовать данные, приведённые в таблице:

Рассчитать количество требуемого кирпича в 1 м2 на самом деле не сложная задача. Вам нужно только знать толщину кладки, размеры кирпичного бруска, а также площадь воздвигаемых стен. Далее вы можете воспользоваться или калькулятором расчёта, или посмотреть значение в таблице. Но даже в этом случае, необходимо помнить, что любой стройматериал, особенно в больших количествах, содержит брак. Что касается кирпичных брусков, то брак составляет около 4-6% от общего количества, поэтому осуществлять покупку следует, непременно, с запасом.

Список дополнительной литературы

1. Ищенко И.И. Технология каменных и монтажных работ. — М.: Высшая школа, 1980. — 368 с.

2. Неелова В.А. Иллюстрированное пособие для подготовки каменщиков. — М.: Стройиздат, 1988. — 270 с.

3. Справочник строителя «Каменные конструкции и их возведение.» (Воробьев С.А., Камейко В.А. и др.). — М.: Стройиздат, 1989. — 224 с.

Введение

Развитие малоэтажного и индивидуального строительства, которое составляет около одной трети всех видов жилья в России потребовало большого количества специалистов по кирпичной кладке. Причем производственные отношения сегодняшнего дня требуют не просто каменщиков, а каменщиков высокой профессиональной квалификации.

Решить проблемы, связанные с подготовкой каменщиков поможет данное методическое пособие.

Методическое пособие состоит из 2 частей — теоретической и практической.

В теоретической части даны все необходимые сведения о типах и конструкциях зданий, изложены теоретические основы кирпичной кладки. Рисунки и схемы, размещенные в определенном порядке, способствуют усвоению учебного материала в простой доступной форме.

Практическая часть содержит упражнения для выработки навыков кирпичной кладки. Упражнения расположены по принципу «от простого к сложному», что способствует отработке навыков кладки.

Пособие позволяет освоить курс кирпичной кладки как самостоятельно, так и под руководством преподавателя, который в данном случае выступает в качестве наставника и консультанта.

Практическая часть изучается под руководством преподавателя в специальных классах каменных работ. При изучении практических навыков следует обратить особое внимание обучаемых на отработку навыков кирпичной кладки до автоматизма, а также на качество работ. При этом следует уделять большое внимание контролю качества выполняемой кирпичной кладки.

Обучаемые допускаются к выполнению практической части после усвоения теоретической части.

Выдача заданий на практическую часть осуществляется только при условии качественного выполнения предыдущих упражнений. При этом должен соблюдаться принцип «от простого к сложному».

В конце курса обучаемый должен:

знать теоретические основы кирпичной кладки, методы контроля качества кирпичной кладки, правила безопасного ведения работ.

уметь организовать рабочее место и свою работу, профессионально выполнять различные виды кирпичной кладки.

Архитектурно-конструктивные элементы стен

Архитектурно-конструктивные элементы стен являются не только необходимыми конструктивными частями стен, но и их архитектурным оформлением, придающим зданию своеобразный индивидуальный облик, присущий только данному зданию, дому, коттеджу. Виды архитектурно-конструктивных элементов стен, представленных на схеме С-1, а пояснения к ним представлены в таблице Т-1.

Архитектурно-конструктивные элементы стен

Нижняя часть наружных стен, облицованная керамической плиткой (рис. 1 ), природным камнем (рис. 2 ), оштукатуренная цементным раствором (рис. 3 ). Если нижняя часть стены выложена из сборных бетонных, верхняя из кирпича, то такой цоколь называется подрезным (рис. 4 )

Отверстие в стенах для окон и дверей

Боковая или верхняя плоскость проема (см. рис. 5)

Участок стены, расположенный между проемами (см. рис. 5)

Прямоугольные выступы простенков, удерживающие оконные или дверные блоки (см. рис. 5)

Горизонтальный выступ из плоскости стены (см. рис. 6)

Устраивают над отдельным входом или проемом в здание

Разделяют по высоте фасадную плоскость стены

Завершает верхнюю часть стены

Местные утолщения стен

Вертикальные выступы прямоугольного сечения (см. рис. 7а)

Вертикальные выступы полукруглого сечения (см. рис. 7б)

Вертикальные утолщения (до 250 мм) протяженного участка (см. рис. 7в)

Прямоугольное завершение стены, на 0,7 — 1 м, выступающее над кровлей (см. рис. 8а)

Треугольная часть стены, ограждающая часть чердака и обрамленная по периметру карнизом (см. рис. 8б)

5г — межоконный простенок

Теоретические основы кирпичной кладки

Укладку кирпича ведут горизонтальными рядами перпендикулярно действующим силам. Предусматривают разделение кирпичей поперечными и продольными швами. Предусматривают смещение (перевязку) вертикальных швов смежных рядов.

1 — поперечный вертикальный шов 5 — внутренняя верста

2 — продольный вертикальный шов 6 — забутка

3 — горизонтальный шов 7 — тычковый ряд

4 — лицевая верста 8 — ложковый ряд

Теоретические основы кирпичной кладки

Организация рабочего места каменщика

1 — ящики с раствором

2 — поддоны с кирпичом

При кладке глухих стен

При кладке перегородок

1 — ящики с раствором

2 — поддоны с кирпичом

При кладке столбов

Инструменты, приспособления

Для разравнивания раствора, подрезки раствора, заполнения вертикальных швов

Для рубки и тески кирпича

Для перемешивания, подачи и разравнивания раствора

Для обработки и уплотнения швов кладки

Для крепления причального шнура

Для соблюдения горизонтальности рядов

Причальный шнур в корпусе

Для соблюдения горизонтальности рядов

Для разметки и проверки прямых углов каменных стен

Отвес (массой 0,2 — 1 кг)

Для проверки вертикальности углов и поверхности кладки

Для проверки качества кирпичной кладки

Для измерений в ходе работ

Для проверки вертикальности и горизонтальности кладки

Растворный ящик V = 0,24 м 3

Для хранения раствора

Бункер с челюстным затвором V = 1,2 м 3

Для приема и подачи раствора к месту работы

Приемы раскладки кирпича

2 — 2,5 кирпича рис. 18 (а, б)

Наружная тычковая верста — кирпич раскладывают на внутренней версте, стопками по 2 штуки перпендикулярно или под углом 45 ° к оси стены.

Наружная ложковая верста — кирпич раскладывают на внутренней версте стопками по 2 штуки параллельно оси стены.

Для внутренних верст кирпич раскладывают аналогично по наружной версте

1,5 кирпича рис. 19 (а, б)

Для выполнения тычковой или ложковой верст стопки из 2 кирпичей укладывают параллельно оси стены.

Расстояние между стопками кирпичей:

тычковый ряд 10 — 15 мм

ложковый ряд 250 мм

1 кирпич рис. 20 (а, б)

Для кладки ложкового ряда стопки кирпичей раскладываются параллельно оси стены через 250 мм, для тычкового ряда перпендикулярно оси стены через 120 — 140 мм

Раскладку ведут по одному кирпичу с зазором между кирпичами 10 — 15 мм

Расчет количества кирпича на кубометр кладки

Расчет количества кирпича на кубометр кладки

Объем кирпича в 1м3 кладки таблица

Стройка – сложный процесс. Один из важных моментов – правильный расчет стройматериалов. Необходимо точно знать количество кирпича в 1 м3, чтобы исключить расходы на лишние материалы.

Зачем нужен расчет количества кирпича на куб кладки?

Расчет позволит сопоставить материальные возможности с планами по строительству, чтобы недостаток финансов, обнаруженный в процессе сооружения дома, не заставил вносить коррективы в проект или откладывать завершение строительства, а для этого необходимо знать сколько кирпича в кубометре кладки.

Калькуляция позволит избежать расходов, связанных с необходимостью докупать кирпич и оплачивать его доставку на строительный участок. Рационально приобретать строительный материал партией, чтобы не было расхождений в цвете. Правильно подсчитать количество материалов – значит закончить стройку максимально оперативно, без простоев и задержек.

Читать еще:  Как построить кирпичный погреб и избежать ошибок

Механизм расчета расхода на 1 м3

Выполняя общую калькуляцию, необходимо из площади кирпичных поверхностей вычесть оконные и дверные проемы, поскольку они не будут заложены.

Принятые строительные нормативы предписывают, что количество кирпичей в 1 м3 не должно превышать 400 одинарных единиц. Если стенку строят из полуторного кирпича, то на это должно уходить 302 шт., из двойного – 200 шт.

Чтобы найти интересующий показатель, следует знать, что габариты типового кирпича составляют 250х120х65 мм, полуторных моделей — 250х120х88, а двойных — 250х120х138. Зная параметры, не составит труда определить, сколько таких кирпичей поместиться в 1 кубическом метре стены. Для этого достаточно высчитать объем одного кирпичного изделия. Чтобы калькуляция получилась более достоверной, необходимо учесть толщину шва. Она, как правило, равняется 10 мм или 0,01 м. Эту цифру стоит добавить к высоте кирпича (последний показатель в указанных типоразмерах).

Рационально использовать для самостоятельного подсчета общего количества стройматериалов метод, основанный на вычислении площади стены. Эту величину умножают на количество кирпича, необходимого для создания кирпичной поверхности габаритами 1х1 м. Обычно, если её выкладывают в 0,5 кирпича, то расход материала составляет 51 шт. на 1 квадратный метр площади, в 1 кирпич – 128 шт., в 1,5 кирпича – 153 шт., а в 2 кирпича – 204 шт.

Размеры кирпича

Чтобы рассчитать число кирпичных изделий в одном кубическом метре, следует уточнить, какие из них берутся для кладки. Согласно ГОСТу 8691-73 производят 3 вида типоразмеров кирпича:

  • одинарный полнотелый (1) – 250 мм х 120 мм х 65 мм; применяется для возведения фундаментов, сооружения внешних стен и внутренних перегородок, строительства оград, сараев, гаражей; его габариты удобны для чередования продольных и поперечных рядов;
  • полуторный (1,5) – 250 мм х 120 мм х 88 м; используется для ускорения монтажа зданий;
  • двойной (2,0) – 250/120/138 мм; позволяет удвоить толщину стены, однако ввиду невысокой прочности этот материал не используют при кладке фундамента и первых этажей высотных зданий.

Кроме ГОСТовской продукции, выпускаются кирпичи по техническим условиям (ТУ), облицовочные, ручной формовки. Перед расчетом их кубатуры следует произвести замеры длины, ширины и высоты изделия.

Сколько нужно кирпича для стройки

Единицей измерения объема кирпичей при покупке является кубометр – это связано с особенностями складирования и отпуска готовой продукции. Чтобы определить, сколько купить кубов, нужно выполнять расчет по следующему алгоритму:

  • рассчитать или узнать по таблицам, сколько кирпичей в отпускаемом кубе;
  • определить, сколько штук кирпича в 1 м3 кладки (табличным или расчетным методом);
  • вычислить кубатуру (объем) стен и перегородок в зависимости от типа кладки;
  • умножить количество кирпичей в кубометре кладки на ее объем – так получают общее число необходимых изделий;
  • разделить полученное произведение на число кирпичей в заводском кубе.

Сколько кирпичей в кубе без швов

При подобных вычислениях важную роль играет, какая из разновидностей кирпича будет использоваться. Ведь каждый вид обладает своими размерами. От этого зависит его объем и как следствие количество в одном кубе. Габариты камня рассчитываются путем перемножения длины с высотой и шириной. Получается, что подсчет кирпичей в 1 м 3 основан на размерных величинах материала.

Обычно кирпичные блоки выпускаются согласно размерам, установленным ГОСТом.

Размерные параметры кирпича:

  • Одинарный: шириной 0,12 м, высотой 0,065 м, длиной 0,25 м.
  • Полуторный: (утолщенный) шириной 0,12 м, высотой 0,088 м, длиной 0,25 м.
  • Двойной: шириной 0,12 м, высотой 0,138 м, длиной 0,25 м.

При получении объема, например, утолщенного (полуторного) кирпича, перемножаем 0,12 м*0,088 м*0,25 м и получаем 0,00264 м 3 .

Затем для определения количества камня в кубометре производим деление 1 м 3 на полученный результат: 1/0,00264=378,78 и получаем 379 штук.

Проведя эти же действия для двух остальных видов кирпича, получим объем и количество:

  • одинарного 0,12 м*0,065 м*0,25 м = 0,00195 м 3 и 513 единиц,
  • полуторного 0,12 м*0,088 м*0,25 м = 0,00264 м 3 и 379 единиц,
  • двойного 0,12 м*0,138 м*0,25 м = 0,00414 м 3 и 242 единицы.

Примечание. Делится именно один кубический метр на объем камня тоже в кубических метрах.

Сколько кирпича в 1 м 3 с растворными швами

Чтобы вычислить численность камня, учтя растворный шов, нужно произвести ряд действий:

  1. Измерение размеров камня – высоты, длины, ширины.
  2. Суммировать высоту и длину с толщиной вертикального и горизонтального шва. Ширина остается неизменной.
  3. Основываясь на этих показателях определить объем камня с растворными камнями.
  4. Деление кубического метра в миллиметрах на полученный ранее объем.

Возьмем, например, полуторный кирпич со швом. Согласно ГОСТу он обладает следующими размерами: шириной 0,12 м, высотой 0,088 м, длиной 0,25 м, кладочный вертикальный и горизонтальный швы 0,015 м.

Складываем шов с высотой 0,088+0,015=0,103 м, с длиной 0,25+0,015=0,265 м. Ширина не меняется.

Затем рассчитываем объем, перемножив ширину с новыми размерами высоты и длины 0,12*0,103*0,265=0,00327 м 3 .

Теперь рассчитываем количество кирпича в 1 м 3. Для этого 1 м 3 делим на 0,00327 и получаем 305,81, округлив выходит 306 единиц камня с кладочным швом.

Проведя аналогичные действия и для остальных видов кирпича, получим объем и количество:

  • одинарного 0,12*(0,065+0,015)*(0,25+0,015) = 0,00254 м 3 и 394 шт.;
  • полуторного 0,12*(0,088+0,015)*(0,25+0,015) = 0,00327 м 3 и 306 шт.;
  • двойного 0,12*(0,138+0,015)*(0,25+0,015) = 0,00486 м 3 и 206 шт.

Расход кирпича на 1 м 2 кладки

Зная, сколько штук кирпича в одном кубометре, можно рассчитать на какую площадь стены его хватит. Допустим, строительство ведется полуторным кирпичом.

1. Рассчитаем его площадь, перемножив длину с высотой со швами:

0,103*0,265 = 0,027295 м 2

2. 1 м 2 /0,027295 м 2 = 37 единиц. Столько нужно кирпича на кв. м площади.

3. Количество кирпича в кубометре делим на число в квадратном метре: 306/37 = 8,27 м 2 .

Так одним кубометром полуторного кирпича можно класть часть стены площадью 8,27 м 2 .

Знание численности кирпичных блоков в кубометре существенно облегчает составление сметы.

Расход кирпича на 1 м3 кладки

Сегодня многие предпочитают строить из кирпича. Выбор такого материала не случаен. Он отличается высокими эксплуатационными свойствами:
• качество и долговечность;
• прочность;
• удобство в применении (адаптированная форма и размеры позволяют быстро возводить стены);
• большой ассортимент изделий;
• сбалансированная с качеством, доступная цена.

Стройка – сложный процесс. Один из важных моментов – правильный расчет стройматериалов. Необходимо точно знать количество кирпича в 1 м3, чтобы исключить расходы на лишние материалы.

Зачем нужен расчет количества кирпича на куб кладки?

Расчет позволит сопоставить материальные возможности с планами по строительству, чтобы недостаток финансов, обнаруженный в процессе сооружения дома, не заставил вносить коррективы в проект или откладывать завершение строительства, адля этого необходимо знать сколько кирпича в кубометре кладки .

Калькуляция позволит избежать расходов, связанных с необходимостью докупать кирпич и оплачивать его доставку на строительный участок. Рационально приобретать строительный материал партией, чтобы не было расхождений в цвете. Правильно подсчитать количество материалов – значит закончить стройку максимально оперативно, без простоев и задержек.

От каких показателей зависит расчет?

Расчет производится на основании проекта сооружения. Первым делом потребуется вычислить общую площадь стен. Для этого необходимо знать их длину и высоту. Важен и такой показатель, как тип кладки. Наиболее распространена кладка в 1 или 2,5 кирпича. Чтобы узнать, сколько в 1 м3 кирпича, необходимо измерить габариты одной единицы штучного стройматериала. Размер может быть таким:

• одинарным;
• утолщенным;
• двойным.

Примерное количество кирпичей в 1 м3 – 512 шт. Утолщенный сорт снижает этот показатель до 378 шт. Если использован двойной кирпич, то для возведения 1 квадратного метра стены придется потратить 242 шт. Следует обратить внимание, что данные составлялись без учета растворных швов.

Механизм расчета расхода на 1 м3

Выполняя общую калькуляцию, необходимо из площади кирпичных поверхностей вычесть оконные и дверные проемы, поскольку они не будут заложены.

Принятые строительные нормативы предписывают, что количество кирпичей в 1 м3 не должно превышать 400 одинарных единиц. Если стенку строят из полуторного кирпича, то на это должно уходить 302 шт. из двойного – 200 шт.

Чтобы найти интересующий показатель, следует знать, что габариты типового кирпича составляют 250х120х65 мм, полуторных моделей — 250х120х88, а двойных — 250х120х138. Зная параметры, не составит труда определить, сколько таких кирпичей поместится в 1 кубическом метре стены. Для этого достаточно высчитать объем одного кирпичного изделия. Чтобы калькуляция получилась более достоверной, необходимо учесть толщину шва. Она, как правило, равняется 10 мм или 0,01 м. Эту цифру стоит добавить к высоте кирпича (последний показатель в указанных типоразмерах).

Рационально использовать для самостоятельного подсчета общего количества стройматериалов метод, основанный на вычислении площади стены. Эту величину умножают на количество кирпича, необходимого для создания кирпичной поверхности габаритами 1х1 м. Обычно, если её выкладывают в 0,5 кирпича, то расход материала составляет 51 шт. на 1 квадратный метр площади, в 1 кирпич – 128 шт. в 1,5 кирпича – 153 шт. а в 2 кирпича – 204 шт.

Как определить, сколько в 1 м3 единиц кирпича?

Первым делом, нужно узнать типичные размеры стройматериала. Одинарный керамический кирпич является наиболее распространенным. Он используется при строении фундаментов, возведении стен зданий внутри и снаружи, хозяйственных построек и т.п.

По требованиям ГОСТа 8394-73 рабочий кирпич имеет четко установленные габариты: протяженность — 25 см, ширина – 12 см. Высота составляет 6,5 см. Использование таких размеров является наиболее удобным при укладке рядов вдоль и поперек. Если нужно уменьшить сроки постройки дома, применяется полуторный кирпич с габаритами 250х120х138 мм. Двойной материал имеет размеры 250х120х138 мм. Но в связи с невысокой стойкостью, двойные кирпичи не советуют использовать в возложении фундаментов и этажей в нижней части строений.

Важно! Данные размеры распространяются на кирпич, произведенный по требованиям ГОСТа. Продукция, изготовленная по требованиям технических условий, может не соответствовать указанным габаритам. В данных случаях, для расчета количества единиц материала в кубе, необходимо самому измерить габариты с одного экземпляра.

Расчет количества кирпичей одном кубе, не учитывая швы

Для получения объема одного блока нужно умножить длину на ширину. Для обычного кирпича это

Теперь нужно поделить один куб на полученное число, получится 1:0,00195 = 512, 82 шт. Округлив, получим 513 шт.

Расчет полуторного кирпича в 1м3

Таким же образом высчитываем количество стройматериала с полуторными габаритами в 1 куб. м:

  • 0,25*0,12*0,088 = 0, 00264 м3.
  • Разделяем: 1:0,00264=378,78 (379 штук)

Расчет двойного кирпича

Аналогично узнаем количество в 1 м3 двойных изделий:

  • 0,25*0,12*0,138 = 0, 00414 м3;
  • 1:0, 00414 = 241, 55 (242 штуки)

Количество кирпича в 1 м3 кладки

К параметрам высоты и длины блока нужно прибавить толщину слоя раствора. К примеру, толщина шва – полтора сантиметра. Для обычного кирпича габариты будут такими: 0,25+015=0,265 метров (длина) и 0,088+0,015=0,103 метра в высоту. Рассчитываем кубатуру кирпича:

Количество кирпичей двойного вида в 1 м3 кладки

Например, толщина кладочного шва составляет 1,5 см. Двойной блок будет иметь высоту 0,138+0,015=0,153 м, а протяженность 0,25+0,015=0,265 м.

Таким образом, определение цифры кирпичей в 1 м3 дает вам возможность узнать количество материала, которое понадобится вам для возведения строения и определить цену постройки здания.

Толщина кирпичной стены – расчет, таблица, значений

Кирпич — один из наиболее популярных материалов для сооружения домов, сохраняющий свое значение несмотря на непрерывное появление всевозможных новинок в стройиндустрии. Это объясняется его приемлемой ценой и доступностью, наряду с превосходными эксплуатационными характеристиками. Однако, чтобы они проявились в полной мере, обязательно требуется грамотно определенная толщина кирпичной стены исходя из нюансов климата местности и тонкостей проекта, по которому возводится дом.

  1. Преимущества материала
  2. Эталонные параметры толщины
  3. Какие факторы нужно учитывать при выборе типа кладки?
  4. Виды и размеры кирпича
  5. Классификация по материалам изготовления
  6. Классификация по габаритам
  7. Толщина с применением утеплителя
  8. Советы

Преимущества материала

Ключевыми положительными свойствами кирпича являются:

  • высокая прочность;
  • эстетическая привлекательность;
  • хорошие звукоизоляционные свойства;
  • пожаробезопасность;
  • устойчивость к воздействию отрицательных температур;
  • экобезопасность;
  • универсальность;
  • продолжительный эксплуатационный срок.

Из кирпича позволяется сооружать и одноэтажные частные дома, и высотные строения, главное – правильно рассчитать толщину кладки наружной стены. Материал без изменения собственных свойств и характеристик переносит нагрузки, тысячекратно превосходящие собственную массу. Здания из него могут простоять сотни лет, если соблюдены все технологические нюансы кладки,

Эталонные параметры толщины

Предпочтительная толщина кирпичной кладки зависит от комплекса как взаимосвязанных, так и разрозненных факторов. Рассматриваемый параметр может находиться в диапазоне между 120 и 640 миллиметрами (½ — 2½ длины изделия).

Двухкирпичная кладка – наиболее часто применяемая, однако это касается зоны умеренного климата, тогда как в Сибири и иных зонах, где климатические условия жесткие, этого будет недостаточно. Там оптимальное значение толщины – 640 миллиметров.

Также большое значение имеет высота строения. Минимальную толщину несущей стены из кирпича СНИП рекомендуют делать хотя бы в размере 4% от высоты.

Нижний порог для внешних несущих стен — 380 миллиметров.

Для внутренней несущей стены используют кладку по меньшей мере в один кирпич. Перегородки, обеспечивающие разделение на зоны пространства помещений здания, разрешено сооружать в полкирпича.

Ниже представлена таблица, содержащая значения толщины кирпичных стен:

Тип стеныОптимальное значение, миллиметров
Внешняя несущая510-640
Внутренняя несущая250
Перегородка120

Какие факторы нужно учитывать при выборе типа кладки?

Определяя, какой толщины должна быть стена, целесообразно ориентироваться на следующие моменты:

  1. Предполагаемую нагрузку. Это определяющий фактор, включающий в себя этажность здания, а также его функциональное назначение.
  2. Климатические нюансы. Возводимое здание должно обеспечивать комфортные условия для людей, особенно это важно для зимнего дома, где проживают постоянно. Толщина считается достаточной, если промерзания стен не происходит.
  3. Принятые стандарты. При осуществлении расчета толщины стен важно ориентироваться на нормы, прописанные в действующем ГОСТе. Только при таком условии дом будет безопасным для проживания.
  4. Внешнюю привлекательность. Эстетическая составляющая весьма важна для внешней стены, поэтому игнорировать ее также нельзя. Тонкая кладка выглядит наиболее предпочтительно, однако не всегда приемлема.

Виды и размеры кирпича

В зависимости от особенностей структуры, кирпичи делятся на полнотелые и пустотелые. Отличительной чертой последних является наличие специальных воздушных карманов внутри. При использовании пустотелых изделий можно уменьшить ширину кирпичной стены и снизить нагрузку на фундамент.

Пустотелый кирпич имеет более высокие теплосберегающие свойства, поскольку внутри него находятся пустоты с воздухом, который считается первоклассным теплоизолятором.

Классификация по материалам изготовления

Наряду с традиционным керамическим, стены нередко возводят из силикатного кирпича. При производстве данного материала не прибегают к обжигу. Кирпич изготавливается из кварцевого песка и извести в соотношении примерно 9:1. Единый блок с приемлемыми для строительства прочностными характеристиками получается за счет химической реакции – гашения извести. Протекает она в автоклаве, где выполняется пропаривание кирпичей под давлением при температуре, превышающей 200 градусов.

Еще одна разновидность кирпича – гиперпрессованный. По сути, с традиционным кирпичом его роднит исключительно форма и сфера применения, тогда как по составу и технологии изготовления, это скорее искусственный камень. В качестве основного материала (примерно 85% по объему) для него может выступать известняк, всевозможные карьерные отходы и отходы промышленного производства. Другими компонентами являются цемент, обеспечивающий прочность, и железоокисные пигменты для окрашивания.

Читать еще:  Керамогранит для цоколя — особенности и преимущества использования для отделки

Изготовление гиперпрессованного кирпича происходит под давлением около 40 МПа в специальных формах, куда помещается увлажненная смесь из минеральной основы и цемента. Высокое давление обеспечивает существенное взаимное трение частиц сырья, которые соединяются на молекулярном уровне, что в итоге и гарантирует непревзойденную прочность материала.

Гипрепрессованный кирпич выступает отличным гидроизолятором, так как совершенно не пропускает влагу. Он используется преимущественно в качестве облицовочного материала в коттеджах и частных домах.

Классификация по габаритам

В зависимости от размеров выделяют следующие виды кирпичей (все значения – в миллиметрах):

  • одинарные (250 (длина) х 120 (ширина) х 65 (высота));
  • полуторные (длина и ширина те же, высота – 88);
  • двойные (аналогичные длина и ширина, высота – 138).

Наибольшую экономическую целесообразность имеет использование для наружной стены двух последних типов изделий. Из них можно сооружать более массивные конструкции, используя цементный раствор в меньшем объеме.

Толщину перегородки внутреннего типа не обязательно делать слишком большой, поэтому для ее сооружения подойдет одинарный или даже половинчатый кирпич.

Толщина с применением утеплителя

Теплоизоляционные свойства кирпича не относятся к его достоинствам, поэтому в тех регионах, где царят холодные зимы, приходится делать кладку в более, чем два ряда, что крайне нецелесообразно. Так, в кирпичном доме с толщиной стен 770 миллиметров (три кирпича) тепло сохраняется так же, как в бетонном с 344-миллиметровыми стенами или в деревянном со 127-миллиметровыми стенами. Выходом из ситуации является использование утеплителей, которые позволяют существенно уменьшить толщину стен, тем самым снизив нагрузку на фундамент и сократив расходы.

В таблице приведено сравнение коэффициентов теплопроводности нескольких материалов, ориентируясь на которые, можно определить, какая должна быть толщина стены дома при уменьшении количества кирпичей в кладке.

Название материалаКоэффициент теплопроводности
Кирпич силикатный0,7
Кирпич керамический полнотелый0,56
-//- пустотелый0,26
Минеральная вата0,042
Пенополистирол0,028

На основе коэффициента теплопроводности производится расчет коэффициента теплоэффективности по следующей формуле:

Ктэ = s/Ктп, где s – толщина слоя материала (в метрах), Ктп – коэффициент теплопроводности.

Так, коэффициент теплоэффективности 380-миллметровой капитальной стены из кирпича равен: 0,38/0,56 = 0,68. Чтобы такой дом сохранял тепло на уровне здания с 510-миллиметровыми стенами, необходимо добавить минеральную вату со следующей теплоэффективностью: 0,51/0,56 – 0,68 = 0,23. Исходя из этого, легко определить толщину необходимого слоя утеплителя, которая составит: 0,23 х 0,042 = 9,7 миллиметров.

Рекомендуeтся делать теплоизоляционный слой толще, поскольку минимальный коэффициент теплоэффективности, который должен быть у стен в кирпичном многоквартирном доме, равен 2,1.

Советы

Сооружение дома – затратное дело, поэтому экономный застройщик стремится, насколько это возможно, удешевить проект. Толщина кирпичных стен в зависимости от высоты увеличивается, поэтому их нельзя сделать меньше установленного нормативами значения, особенно, когда речь идет о многоэтажных зданиях. В частном же домостроительстве вполне можно удешевить работу, одновременно повысив теплоизоляционные свойства здания. Рекомендуемый вариант достижения этого — колодцеобразная кладка. При таком подходе несущие стены возводятся в два несоприкасающихся друг с другом ряда с 250-миллиметровым зазором, заполняемым впоследствии материалом пористой структуры — теплоизолятором. В качестве последнего может выступать облегченная бетонная смесь, керамзит, шпагат, пенополистирол, наполнитель органической природы. Благодаря этому удается сократить количество материала, разгрузить фундамент, улучшить уровень защиты от холода и шумов.

Не рекомендуется делать толщину несущей стены из кирпича меньше предусмотренной по ГОСТу, поскольку это может негативно сказаться на безопасности здания.

Прежде, чем начать выкладывать стены, следует произвести все расчеты, касающиеся их толщины. Учитывается предписанный нормативами уровень теплоэффективности и максимальная нагрузка, с которой конструкциям предстоит столкнуться в ходе эксплуатации. При изменении одного из параметров в ходе работ необходимо выполнять вычисления заново, иначе под угрозой может оказаться надежность строения и комфорт проживания в нем.

Как правильно считать кирпичную кладку

Как правильно считать кирпичную кладку

С одной стороны как правильно считать кирпичную кладку вопрос вроде бы простой, перемножаем высоту, длину и толщину кирпичной кладки и получаем объем. Но если нам требуется определить объем кирпичной кладки не для себя, а для выставления объемов работ заказчику, то нужно знать несколько следующих правил, которые помогут Вам доказать больше объема или же наоборот не принять часть объема. Итак правила подсчета кирпичной кладки описаны в Технической части ГЭСН сборника №8.

Основные правила определения объемов работ кирпичной кладки

1. Объем работ по бутовой кладке стен с облицовкой кирпичом следует исчислять с учетом облицовки;

2. Объем кладки стен надлежит исчислять за вычетом проемов по наружному обводу коробок. При наличии в проеме двух коробок площадь проема исчислять по обводу наружной коробки.

3. Объем кладки архитектурных деталей (пилястры, полуколонны, карнизы, парапеты, эркеры, лоджии, пояски и т.п.), выполняемых из материала, предусмотренного нормами ГЭСН №8, следует включать в общий объем стен. Мелкие архитектурные детали (сандрики, пояски и т.п.) высотой до 25 см нормами учтены и в объем кладки особо не включаются.

4. Объем конструкций из материалов, отличающихся от материала кладки (железобетонные колонны, подкладные плиты, перемычки, фундаментные балки, санитарно-технические и тепловые панели и т.п.), следует исключать из объема кладки. Гнезда или борозды для заделки концов балок, панелей перекрытий, плит, а также объемы ниш для отопления, вентиляционных и дымовых каналов, ступеней и т.п. из объема кладки не исключаются, объем ниш для встроенного оборудования в объем кладки не включается.

5. Объем работ по кладке стен с облицовкой в процессе кладки керамическими плитами исчисляется по проектной площади стен за вычетом проемов по наружному обводу коробок.

6. При кладке стен кирпича с воздушной прослойкой объем воздушной прослойки не исключается.

7. Кладка стен из кирпича с утеплением с внутренней стороны термоизоляционными плитами определяется без учета толщины плит утеплителя.

8. Нормы табл. 02-011, 02-012 даны на 1 м3 кладки по обмеру участков стены вместе с выступающими на ней карнизами, поясками и другими элементами фасада, в пределах участков стен, облицованных лицевым профильным кирпичом или лицевыми профильными керамическими камнями.

9. Объем работ по устройству перегородок следует исчислять по проектной площади за вычетом по наружному обводу коробок.

10. Объем работ по расшивке швов следует определять по площади расшиваемых стен без вычета площади проемов.

11. Объем работ по кладке цилиндрических сводов исчисляется по площади горизонтальной проекции перекрытия или покрытия в свету между капитальными стенами, на которые они опираются.

12. Объем работ по устройству крылец следует исчислять по полной площади горизонтальной проекции крыльца, включая ступени.

Правила исчисления объемов работ при кладке печей, каминов, труб и дымоходов

1. Объем работ по кладке печей, отопительных очагов и дымовых труб надлежит исчислять без вычета пустот, при этом объем вертикальных и горизонтальных разделок и холодных четвертей учитывать не следует. Объем кладки печей, облицовываемых изразцами, определяется по размерам кладки без учета облицовки.

Площадь печей при исчислении их объема принимается по сечению на уровне топки, а высота – от основания до верха печи. Площадь облицовки печей изразцами принимается по наружным размерам облицованных граней.

2. Кладка труб, примыкающих к стенам здания, включается в объем основной кладки стен. Затраты на устройство кладки труб и каналов, выходящих за пределы стен, определяются по норме табл. 08-005.

Теперь вы знаете как правильно считать кирпичную кладку!

Добавить комментарий Отменить ответ

Для отправки комментария вам необходимо авторизоваться.

Таблицы размеров кирпичей

Таблицы размеров кирпичей

© ООО «СтройПартнер» 2009-2018

Адрес: 119071 , г. Москва , 2-й Донской проезд, д. 4 стр. 1

Какие факторы влияют на прочность и срок службы кирпичной кладки? Их несколько – тип конструкции, разновидность кладочного материала, расход раствора и схема перевязки. Не менее важным параметром являются размеры кладки, а также их соответствие требованиям нормативно-технической документации. Именно поэтому перед началом работ нужно определиться с видом кирпича, поскольку современный рынок предлагает обширный ассортимент различных по характеристикам и габаритам кладочных материалов.

Независимо от типа постройки и применяемого стенового материала все расчеты выполняются аналогично – необходимо знать лишь параметры используемых изделий. В этой статье мы приведем несколько примеров вычисления размеров конструкций и осветим основные рекомендации. Всю эту информацию можно успешно применять при строительстве домов и сооружений не только из кирпича, но и из любых других кладочных материалов.

Стандартные размеры кирпича

Прежде чем перейти непосредственно к расчетам кирпичной кладки, нужно разобраться с существующими размерами самого кирпича. Как правило, он состоит из 6 поверхностей (исключение могут составлять фигурные изделия):

  • 2 постели;
  • 2 тычка;
  • 2 ложка.

Кирпич производится различных габаритных размеров, основные из них мы свели в таблицу для удобства восприятия и запоминания:

Габаритные размеры, мм

Размеры, приведенные в таблице, актуальны как для керамического и клинкерного, так и для силикатного и гиперпрессованного кирпича.

Основные элементы кладки

Кладка выполняется горизонтальными рядами, элементы укладываются на самую широкую грань – постель. В очень редких случаях (в основном при возведении перегородок) укладка производится на ложок – т.е. по схеме в четверть кирпича (65 мм).

Представленная ниже схема поможет вам наглядно ознакомиться с наименованиями всех элементов кирпичной кладки:

Важно знать! Ширина кладки должна быть кратной ½ кирпича.

Также учитывайте, что кладочные размеры зависят не только от габаритов самого кирпича, но и от толщины горизонтальных и вертикальных растворных швов, которые на практике составляют в пределах 8-12 мм.

Основные виды расшивки швов:

Толщина кирпичной кладки

Толщина стен выбирается в зависимости от расчетных нагрузок, при которых учитывается множество нюансов – назначение и высота строения, климатические условия местности и другие параметры.

На практике кирпичная кладка в 2,5 кирпича применяется крайне редко.

Толщина разных видов кладки:

Толщина стены определяется исходя из габаритов кирпича и применяемого способа кладки. При возведении конструкций без применения теплоизоляционного материала и вентиляционного зазора габариты стены будут соответствовать размерам используемых кладочных материалов и нормированным толщинам швов.

При проектировании габариты строительных конструкций указываются уже с учетом толщины растворного шва, которая принимается равной 10 мм. Это значит, что размер стены, выложенной в полтора кирпича, будет следующим – 250 +10 + 120 = 380 мм.

Внимание! При условии, что стена будет дополнительно включать утеплитель и вентиляционный зазор, ее размер определяется с учетом толщины теплоизоляционного материала и воздушной прослойки.

Расчет расхода кирпича

Рассчитать необходимое количество кладочного материала определенного формата в зависимости от площади стены вы можете с помощью нашего калькулятора:

Стандартный расход кладочного материала разных форматов представлен в таблице:

Количество кирпичей в кладке (с учетом растворных швов), шт.

Таблицы кратности кирпичной кладки и размеров кирпичей

Строителю, особенно начинающему, поможет соотнести между собой размеры кирпичей таблица, в которой собраны и наглядно представлены параметры стройматериалов данного типа. Давно прошли времена, когда глиняные параллелепипеды люди лепили каждый себе сам и в определении их величины придерживались только собственных замыслов.

Чем больше размер кирпича, тем быстрее происходит строительство дома, однако чересчур большие размеры могут повлиять на функциональность и прочность пострйоки.

Сейчас для удобства проектировщиков, производителей и строителей габариты стройматериалов стандартизированы и любой из параметров (длина, высота или ширина) должны быть кратны параметрам одинарного кирпича, предусмотренным ГОСТом.

Обозначается одинарный размер маркировкой 1НФ, у изделий других параметров в маркировке вместо единицы проставляется цифра, обозначающая пропорцию, согласно которой данное изделие соотносится с одинарным. Причем изделия не обязательно изменяются сразу по всем граням.

Стандартные размеры

Стандарты на стройматериалы у отечественных и зарубежных производителей не совпадают.

Импортный одинарный кирпич чуть меньше российского. Чем это обусловлено, сказать трудно. Возможно, причина в том, что зарубежные строители не сталкиваются с такими сильными морозами. Возможно, внятной причины в таком различии вовсе нет, просто так сложилось исторически.

Стандартные размеры разных видов кирпичей.

Когда проектировщик начинает расчет возводимой конструкции, он опирается на размеры, утверждаемые ГОСТом.

Ему нет необходимости выяснять на предприятии, каких размеров будет производиться партия стройматериалов сегодня, каких — завтра, а каких — через месяц, как раз ко времени, когда будет готов расчет здания.

Благодаря тому, что все делается по единым размерам, конструктор решает, из чего именно будет возводиться строение, делает расчет, а стройматериалы закупаются у любого производителя, выпускающего качественную продукцию.

Таблица размеров и маркировки кирпича отечественных производителей

Размер, ммМаркировка размераНазваниеМаркировка названия
1НФ250×120×65одинарныйО
0,7НФ250×85×65евроЕ
1,3НФ288×138×65модульный одинарныйМ
1,4НФ250×120×88полуторныйУ
2,1НФ250×120×140двойной (камень)К
1,8НФ288×138×88камень
2,9НФ288×138×140
3,2НФ250×180×140
3,7НФ288×288×88
4,5НФ250×250×140
4,9НФ380×180×140камень крупноформатныйКК
6НФ250×250×188
6,8НФ380×250×140
9,3НФ380×255×188
10,7НФ380×250×219
11,2НФ398×250×219
14,3НФ510×250×219

Таблица размеров и маркировки европейского кирпича

Размер, ммМаркировка
240×114×52DF
240×115×1132DF
240×115×71NF
240×115×61RF
210×100×65WDF
210×100×50WF

Особенности кладки

В процессе кладки кирпича его укладывают чаще всего на самую большую грань, причем так, чтобы нагрузка распределялась как минимум на 2 нижележащих параллелепипеда. При этом, чтобы стены выходили прочными и долговечными, кладка производится со смещением, называемым перевязкой. Кирпич в стене может располагаться как вдоль, так и поперек нее, то есть обращаться к поверхности стены самой маленькой гранью (тычок) или узкой длинной (ложок).

Кладка в 0,5 кирпича определяется в квадратных метрах. Если же стена выкладывается в кирпич или толще, тогда для измерения используется объем, выражаемый в кубометрах.

При расчете стены ширина должна быть кратна 0,5 кирпича. В период проектирования поверхности учитывают толщину вертикального кладочного шва, принимая ее за 10 мм, хотя на деле она колеблется в пределах 8-12 мм. Два кирпича, уложенных тычком, с учетом ширины кладочного шва (120+10+120=250 мм) составляют модуль, равный длине целого одинарного изделия. В каждом ряду (при использовании одинарного изделия, укладываемого на постель) вертикальные швы могут располагаться через 120 или 250 мм. Если же производится кладка на ребро, швы будут проходить через 65 мм.

Кратность кирпичной кладки учитывается и при возведении постройки в высоту.

Если стены возводятся без дополнительных воздушных прослоек и утеплителя, то их вертикальные габариты будут соответствовать сумме граней используемых стройматериалов по вертикали плюс толщина кладочных швов (12 мм для горизонтальных швов). Для расчета размеров кирпичной кладки по вертикали существует специальная формула: N×R+(N-1)×T, в которой обозначения соответствуют следующим величинам:

  • R — вертикальный параметр кирпича (65 мм для одинарного размера или 88 для полуторного);
  • N — номер ряда;
  • Т — толщина шва.

Чтобы не производить расчеты для каждого ряда, можно воспользоваться готовой таблицей кратности кладки по вертикали:

Если используется стройматериал других параметров, то по приведенной выше формуле легко можно составить собственную таблицу, по которой в процессе кладки производится контроль с помощью порядовки — рейки с делениями, соответствующими кладочным рядам.

Контроль качества кладки

Знать габариты используемого стройматериала и быть знакомым с таблицей кратности должен каждый современный строитель. Проверяют соответствие между возводимой кладкой и расчетными вертикальными параметрами по таблице кратности не реже 2 раз на каждом метре высоты стены. Внешний вид стены, способ кладки и высота всех возводимых конструкций должны соответствовать рабочим чертежам.

Знание габаритов стройматериалов и умение производить нужные расчеты позволят верно рассчитать объем необходимого материала, а при его закупке следует выбрать производителя, выдерживающего стандартные размеры. Это позволит сэкономить время и средства покупателя.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
