Графическое изображение электрооборудования на схемах

Обозначения на электрических схемах. Общие сведения.

Здравствуйте, дорогие друзья. В этой статье мы разберём обозначения на электрических схемах. Чтение электрических схем является крайне важным умением специалистов КИПиА, электромехаников, электрослесарей, конструкторов электрических приборов, цепей и сетей. Тем не менее, человеку без специальной подготовки, зачастую, даже самая простая электрическая схема (особенно ее элементы) является совершенно непонятным продуктом чьей-то профессиональной деятельности.

Обозначения на электрических схемах имеют давнюю историю — еще в эпоху СССР развитие приборной базы и электротехники представляло одно из военно-стратегических направлений и ему придавалось огромное значение. В связи с этим требовалось единое понимание значения элементов цепей. Следовательно, необходимо было создать единое графическое обозначение электрических элементов, правил составления электрических схем. Такая работа была проведена Госкомстандартом СССР в рамках Единой системы конструкторской документации (ЕСКД) и ГОСТ.

В рамках данной статьи невозможно рассмотреть все тонкости обозначений, правил, принципов построения электрических схем, поскольку ГОСТ является достаточно объемным документом с обилием графических обозначений и примечаний.

Электрическая проводка на чертежах

Электрическая проводка – общий термин, которой подразумевает проводники с низким сопротивлением, которые передают электрический ток от одного элемента цепи к другому, например, от источника к потребителю или от трансформатора к рубильнику с дальнейшим распределением. Это самое примитивное объяснение, поскольку видов электрической проводки существует большое количество. В голове обывателя сразу рождается образ изолированных полимером проводов, которые идут к выключателю откуда-то из стены.

Как это не покажется странным, но медные дорожки на текстолитовой плате – это тоже вариант электрической проводки. Также как и высоковольтные линии электропередач. На схемах обозначение электрических проводов, чаще всего, выполняется в виде линии, ведущей от одного элемента цепи к другому.

Строго говоря, ГОСТ предлагает делить обозначения проводников на группы:

  • электрические связи
  • провода
  • кабели

Термин «план электропроводки» – это не совсем корректная терминологическая единица, поскольку «электропроводкой» в этом случае стоит понимать не только сами провода, но и кабели. Если же брать этот термин в качестве обозначения на электрических схемах элементов, то список расширится до изоляторов, трансформаторов, устройств защиты и заземления и так далее.

О розетках

Всем хорошо известно, что розетка – это устройство штепсельного типа, предназначенное для нежесткого (с возможностью ручного разрыва подключения) соединения электрической сети (цепи) с приемником или устройством управления. Графическое изображение розетки на схеме регламентируется ГОСТ, который устанавливает правила для изображения устройств и аппаратов внутреннего освещения и электропотребления.

Штепсельные розетки разделяют на группы:

  • для открытой установки
  • для скрытой установки
  • блоки с выключателем и розеткой

В каждой группе существуют подвиды в зависимости от полюсности и наличия защитного контакта:

  • однополюсные
  • двухполюсные
  • двухполюсные с защитным контактом
  • трехполюсные
  • трехполюсные с защитным контактом

О выключателях

Выключатели – это устройства разрыва участка электрической цепи в ручном или автоматическом режиме. Так же как и розетки на электросхеме, выключатели (совместно с переключателями) обозначаются в зависимости от их параметров работы и конструктивного исполнения, а также степени защиты.

  • однополюсные
  • однополюсные сдвоенные
  • однополюсные строенные
  • двухполюсные
  • трехполюсные

Обозначение выключателя на электрической схеме также регламентируется ГОСТ, который устанавливает правила для изображения устройств и аппаратов внутреннего освещения и электропотребления.

Устройства защиты

В устройства защиты входит ряд многоразовых и одноразовых устройств, совершенно разных по конструктивному исполнению, сферам применения, скорости срабатывания, надежности, условий эксплуатации, а также учитывающие множество других параметров.

Например, всем хорошо известны плавкие предохранители в электронно-бытовых приборах, плавкие одноразовые пробки в старых квартирных распределительных щитах. Также хорошо известны автоматические выключатели различных типов и конструктивных исполнений. Менее известны широкому кругу людей воздушные высоковольтные выключатели, разрядники и другие приборы защиты.

Основная функция всех приборов защиты заключается в принудительном разрыве участка электрической цепи при внезапном возрастании нагрузки по току или при внезапном положительном скачке напряжения. Обозначения других видов устройств защиты цепей от перегрузки регламентируются иными нормативно-техническими документами.

О заземлении

Заземлением называется такое соединение токопроводящих частей электрического прибора или электрической машины (иной конструкции) с землей, которая имеет отрицательный потенциал, при котором возможный пробой на корпус не причинит разрушений или не подвергнет риску поражения электрическим током, отведя этот заряд в землю.

ГОСТ выделяет следующие разновидности графического изображения этого вида защиты:

  • заземление (общее обозначение)
  • бесшумное заземление (чистое)
  • защитное заземление
  • электрическое соединение с корпусом (массой)

В итоге, кроме того, что обозначение заземления на электрических схемах соотносится с базовым способом начертания этого элемента, имеет большое значение прорисовка заземления в зависимости от того аппарата, либо участка схемы, где заземление используется. Немаловажным моментом в обозначении элементов электрических схем, являются размеры этих элементов, а также правила и последовательность прорисовки различных участков электрической схемы.

Например, свои особенности имеют обозначения на электрических схемах элементов радиоэлектронных устройств, устройств, работающих на логических сигналах и т.п.

Графические обозначения

Продолжим тему условно-графических изображений электрических элементов на схемах, чертежах и планах. Выше мы разобрали общие моменты. Сейчас же приведём наглядные изображения таких элементов как розетки, выключатели, электрощиты и многое другое.

Обозначения электропроводок и соединений

Обозначения контактов и контактных соединений

  1. Обозначение самовозврата (или его отсутствие) используется только при необходимости специально подчеркнуть наличие такой функции в контактном узле.
  2. Замедление происходит при движении в направлении от края дуги к ее центру. Обозначение замедлителя допускается изображать с противоположной стороны обозначения подвижного контакта.
  3. Такое обозначение контакта используется при разнесенном способе изображения реле.
  4. Соединение контактное разъемное, коаксиальное (высокочастотное).

Обозначения различных выключателей

  1. Кнопочные выключатели имеют самовозврат, за исключением тех, которые обозначены как не имеющие самовозврата.

Обозначения переключателей, рубильников и разрядников

Обозначения источников света и осветительных приборов

Для указания типа ламп используются буквенные обозначения:

  • EL — электролюминесцентная
  • FL — флуоресцентная.

Буквенно-цифровые обозначения зажимов и проводов

Присоединительный зажим электрического устройства переменного тока:

  • U — 1-ая фаза
  • V — 2-ая фаза
  • W — 3-ая фаза
  • N — нейтральный провод
  • PE — защитный провод
  • E — заземляющий провод
  • TE — провод бесшумового заземления
  • MM — провод соединения с массой (корпусом)
  • CC — эквипотенциальный провод.

Переменный ток — обозначение проводов:

  • L — общее обозначение фазного провода
  • L1 — 1-ая фаза
  • L2 — 2-ая фаза
  • L3 — 3-ая фаза
  • N — нейтральный провод (рабочий ноль).

Постоянный ток – обозначение проводов:

  • L+ — положительный полюс
  • L- — отрицательный полюс
  • M — средний провод.
  • PE — провод защитный с заземлением
  • PU — провод защитный незаземленный
  • PEN — совмещенный защитный и нейтральный провод
  • E — провод заземляющий
  • TE — провод бесшумового заземления
  • MM — провод соединения с массой (корпусом)
  • CC — провод эквипотенциальный.

Цветовые обозначения электропроводки

Обозначение фазного проводника (L) – цвет изоляции:

Белый, красный, коричневый, черный, оранжевый, серый, фиолетовый, бирюзовый, розовый.

Обозначение нулевого и защитного проводников:

  • Голубой цвет — нулевой рабочий проводник(N), средний провод (постоянный ток)
  • Желто-зеленый цвет — заземляющий, защитный и нулевой защитный проводник (PE)
  • Желто-зеленый цвет с голубыми метками на концах — совмещенный нулевой и защитный проводник(PEN).

Метки голубого цвета наносятся при монтаже на концах линии.

Функциональное назначение проводников согласно цветовым обозначениям.

  • Черный цвет — проводники силовых цепей
  • Красный цвет — проводники цепей управления, сигнализации и измерения
  • Синий цвет — проводники цепей управления, сигнализации и измерения для постоянного тока
  • Голубой цвет — нулевые рабочие проводники
  • Комбинация желтого и зеленого цветов — проводники защиты и заземления.

Условные графические обозначения

Условные графические обозначения (УГО) элементов электрических схем проектов электроснабжения необходимы для упрощения понимания содержания документации. Символы и УГО на однолинейных схемах электроснабжения помогают проектировщикам и монтажникам без применения дополнительных манипуляций правильно читать графические чертежи.

Умение понимать обозначения на электрических схемах – одна из ключевых составляющих, без которой невозможно стать грамотным специалистом. На начальном этапе все проектировщики, монтажники, а также инженеры сектора ПТО и сметчики должны изучить техническую документацию, ознакомиться с действующими ГОСТами для составления и понимания содержания проектов. Главный документ ГОСТ 2.702-2011 – правила составления электросхем в единой системе конструкторской документации (ЕСКД).

Однолинейная схема электроснабжения

Условно-графические обозначения в электросхемах ГОСТ незаменимы при проектировании вводно-распределительных устройств, распределительных подстанций, шкафов управления и учета, этажных щитов, блок-схем и схем замещения.

Полные данные по условно-графическим и буквенным обозначениям можно скачать в файле.

Обозначения розеток и выключателей на чертежах

Проект внутреннего электроснабжения – совокупность схем и чертежей силовых розеточных сетей и сети освещения. В электропроводках используют однополюсные, двухполюсные и трехполюсные выключатели. Бывают для открытой и скрытой проводки, с различными степенями защиты – для нормальных условий эксплуатации, влаго- пылезащищенные и т.д. Трех- и двухклавишные устройства также имеют визуальные различия на электросхемах. что важно при составлении ведомостей потребности материалов. В противном случае из-за невнимательности инженера повышается риск закупки неподходящего либо более дорогостоящего оборудования.

Также узел может быть совмещенным – одна розетка и несколько бытовых выключателей, сдвоенные включатели или розетки. УГО переключателя схоже на обычный выключатель, имеет два направления действия, что отображено на схемах.

Обозначение выключателей на схемах

Распределительные коробки на схеме обозначаются аналогично.

Обозначения выключателей на схемах

Выключатели – самое распространенное устройство в электротехнике, т.к. выполняет главные функции – включения и выключения цепей.

На электросхемах подстанций всегда указываются, какие цепи в нормальном режиме должны быть разомкнуты (резервные), а какие запитаны – основные линии.

Магнитные контакторы имеет схожее с автоматическим выключателем изображение. Ввиду различий принципа действия и более широко функционала имеет соответствующее УГО.

Предохранители конструктивно и технически отличаются от автоматических выключателей. Имеют более широкий спектр применения – чаще используются для электроснабжения промышленных объектов ввиду более высокой надежности и меньшей рыночной стоимости. На однолинейных схемах выполнены в виде прямоугольника с продольной чертой посреди – изображение плавкой вставки.

Обозначение трехполюсного рубильника на однолинейной схеме имеет кардинальные отличия от однополюсных моделей.

На принципиальных электросхемах содержится другая информация и содержат другую элементную базу. Для правильного чтения технической документации необходимо помнит разницу между однолинейной и принципиальной электросхемами: последняя содержит информацию о наличии элементов, без указания их физического расположения.

Как обозначаются трансформаторы на схемах

Для каждого вида трансформатора есть отдельное УГО. Используются на первичных, однолинейных схемах, опросных листах, листах расчетов токов короткого замыкания и т.д.

Обозначение заземлений на схемах

Заземление на электросхемах выполняют в зависимости от типа. Заземляющие контуры используются абсолютно на всех электрических схемах, т.к. главным свойством нормальной работы электросети является ее безопасность.

Общее заземление
Чистое (бесшумное) заземление
Защитное заземление

Буквенные обозначения на электрических схемах

На электросхемах применяется буквенная аббревиатура на латинице, где виды элементов указывают одной буквой. Многобуквенная кодировка используется для уточнения кода конкретного элемента. Первая буква в таких обозначениях всегда указывает на тип устройства.

Устройства общего назначения имеют код A. К ним относят мазеры усилители различного рода и т.д.

Буквой B на электросхемах выполняют преобразователи неэлектрической величины в электрическую (микрофоны, фотоэлементы, тепловые датчики, пьезоэлементы, датчики давления, датчики скорости, звукосниматели, детекторы).

Схемы интегральные, микросборки обозначают символом D. К ним относят логические элементы, интегральные схемы аналоговые и цифровые, устройства задержки и хранения информации.

Читать еще:  Кладка мангала из кирпича своими руками: видео, чертежи

Элементы различного назначения (электрические лампочки, пиропатроны, элементы нагрева) идентифицируют символом E.

Предохранители, разрядники, дискретные элементы защиты по току мгновенного и инерционного действия, по напряжению и др. кодируются буквой F.

G – батареи и другие источники питания.

H – индикаторы и сигнальные элементы (приборы световой, символьной и звуковой сигнализации).

Буквой K обозначают реле на схеме (токовые, электротепловые, указательные) времени и напряжения, магнитные пускатели.

Дроссели и катушки индуктивности имеют обозначение L.

M – буквенное обозначение двигателей постоянного и переменного тока.

Измерительные приборы (измерители импульсов, амперметры, счетчики активной и реактивной электроэнергии, вольтметры, фиксаторы времени, омметры, ваттметры) идентифицируют буквой P, за исключением аббревиатуры PE.

Q – обозначения в электротехнике короткозамыкателей, разъединителей и автоматов в силовых цепях.

На однолинейных схемах резисторы обозначают символом R (шунты, варисторы, терморезисторы, потенциометры).

S – обозначение на схеме автоматических выключателей без контактов силовых цепей, коммутационных устройств (кнопочные выключатели, пакетные переключатели).

T – трансформаторы (тока, напряжения), автотрансформаторы, электромагнитные стабилизаторы.

U – преобразователи (модуляторы и демодуляторы), устройства связи, выпрямители, инверторы, генераторы частоты.

V – полупроводники (диоды, тиристоры, транзисторы), электровакуумные приборы.

Антенны, элементы сверх высоких частот (ответвители, короткозамыкатели, вентили, фазовращатели, трансформаторы) имеют условный символ W.

X – контактные соединения и соединители (гнезда, штыри, токосъемники).

Устройства механические с электромагнитным приводом (электромагниты, тормоза, муфты, электромагнитные плиты и патроны) идентифицируются символом Y.

Z – фильтры, ограничители.

Символьное обозначение применяется на равне с графическим, на узкопрофильных электросхемах используются оба типа одновременно. Буквенные обозначения элементов на зарубежных схемах аналогичны. Для лучшего запоминания каждому специалисту необходима своя таблица электрика, с описаниями именно тех элементов, которые используются в работе.

Изображений элементов электрических схем

Наименование элемента схемы

Графическое

обозначение

Контактное разъемное соединение

Линия электрической связи. Провод, кабель, шина

Линия электрической связи с ответвлением

Ответвления от шины

Корпус (машины, аппарата, прибора)

Трехфазная обмотка, соединенная по схеме «звезда»

Трехфазная обмотка, соединенная по схеме «звезда с заземленной нейтралью»

Трехфазная обмотка, соединенная по схеме «треугольник»

Трехфазная обмотка, соединенная по схеме «зигзаг»

Трехфазная обмотка, соединенная по схеме «разомкнутый треугольника»

Источник постоянного тока.

Машина электрическая. Общее обозначение

Примечание. Внутри окружности допускается размещение дополнительной информации

G, M

Генератор переменного трехфазного тока с обмоткой статора, соединенной в звезду с параллельными ветвями

Электродвигатель переменного тока

Машина постоянного тока (возбудитель)

Обмотка статора (каждой фазы) машины

Обмотка возбуждения синхронного генератора

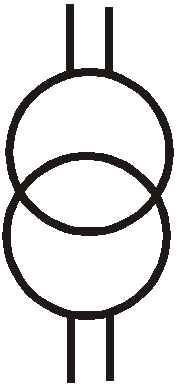

Трансформатор двухобмоточный силовой. Общее обозначение

Примечание. Внутри окружности допускается размещение дополнительной информации.

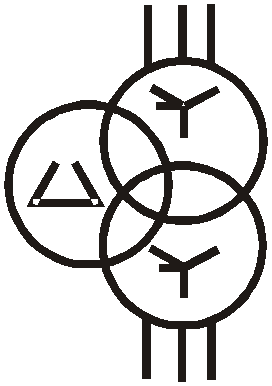

Трансформатор трехобмоточный силовой

Трансформатор и автотрансформатор с РПН с указанием схемы соединений обмоток

Трансформатор двухобмоточный с расщеплением обмотки низкого напряжения, с РПН

Обмотка (одной фазы) трансформатора, дроссель. Начало обмотки указывается точкой

Трансформатор напряжения однофазный

Два однофазных трансформатора напряжения, соединенных в открытый треугольник

Трансформатор напряжения трехфазный, трехобмоточный

Трансформатор тока измерительный

Реактор токоограничивающий одинарный

Реактор токоограничивающий сдвоенный

Выключатель силовой высоковольтный

(нормально включенный, нормально отключенный)

Словарь энергетика

Проектная документация Проектная документация — совокупность текстовых и графических документов, определяющих архитектурные, функционально-технологические, конструктивные и инженерно-технические и иные решения проектируемого здания (сооружения), состав которых необходим для оценки соответствия принятых решений заданию на проектирование, требованиям технических регламентов и документов в области стандартизации и достаточен для разработки рабочей документации для строительства.

ГОСТ 21.210-2014 Условные графические изображения электрооборудования и проводок на планах

Дата введения 2015-07-01

10 Условные графические изображения светильников и прожекторов

10.1 Условные графические изображения светильников и прожекторов при раздельном изображении на плане оборудования и электрических сетей приведены в таблице 6.

1 Светильник с лампой накаливания, галогенной лампой накаливания

2 Светильник с компактными люминесцентными лампами

3 Светильник светодиодный формы, отличной от линейной

4 Светильник с линейными люминесцентными лампами

Примечание — Допускается светильник с линейными люминесцентными лампами изображать в масштабе чертежа.

5 Светильник линейный светодиодный

Примечание — Допускается светильник линейный светодиодный изображать в масштабе чертежа.

6 Светильник с разрядной лампой высокого давления

7 Прожектор. Общее изображение

8 Светильник для аварийного освещения. Пример

9 Светильник для специального освещения (световой указатель). Общее изображение

10.2 Условные графические изображения светильников и прожекторов при совмещенном изображении на плане оборудования и электрических сетей приведены в таблице 7.

1 Светильник с лампой накаливания, галогенной лампой накаливания

2 Светильник с компактными люминесцентными лампами

3 Светильник светодиодный формы, отличной от линейной

4 Светильник с линейными люминесцентными лампами

Примечание — Допускается светильник с люминесцентными лампами изображать в масштабе чертежа.

5 Светильники с линейными люминесцентными лампами, установленные в линию

6 Светильник линейный светодиодный

Примечание — Допускается светильник линейный светодиодный изображать в масштабе чертежа.

7 Светильники линейные светодиодные, установленные в линию

8 Светильник с разрядной лампой высокого давления

10 Светильник-световод щелевой

11 Прожектор. Общее изображение

12 Группа прожекторов с направлением оптической оси в одну сторону*

13 Группа прожекторов с направлением оптической оси во все стороны

Примечание — Направление проекций осевых лучей прожекторов указывают при конкретном проектировании.

Обозначение автоматического выключателя на схеме ГОСТ

Все электромонтёры и монтажники при выполнении монтажа и ремонта электрооборудования сталкиваются с однолинейными схемами электроснабжения, а так же с принципиальными и монтажными схемами электрооборудования. Все элементы на этих чертежах должны обозначаться не произвольным образом, а в соответствии с ГОСТом.

В этой статье рассказывается о том, каким должно быть графическое и буквенное обозначение автомата на схеме.

Буквенное и графическое обозначение автоматов на схеме

Одним из самых распространённых элементов электрических схем являются автоматические выключатели, или автоматы. Они устанавливаются, как минимум, на вводе в каждую электроустановку на производстве и возле электросчётчика в квартире или частном доме.

В современных квартирных электрощитках обычно имеется однолинейная схема со всеми маркировками и обозначениями. На этих чертежах используются обозначения разных видов:

  1. Буквенные, согласно ГОСТ 2.710-81;
  2. Графические, согласно ГОСТ 2.755-87.

Кроме этого, вся аппаратура имеет порядковые номера, там же указываются номинальный ток и другие параметры. По этим надписям и соединительным линиям, обозначающим провода и кабели, опытные электромонтёры могут определить, как работает электроустановка.

Начинать танцевать нужно «от печки», а чтение электросхемы начинается с вводного автоматического выключателя. Это основной элемент сложных схем технологического оборудования, поэтому важно при проектировании использовать правильное обозначение автомата на схеме.

Графическое обозначение автоматического выключателя

Графический символ автоматического выключателя определяется ГОСТом 2.755-87 «Обозначения условные графические в электрических схемах.

Устройства коммутационные и контактные соединения» и ГОСТ Р МЭК 60617-DB-12M-2015 «Графические символы для схем»,. Эти документы соответствуют стандартам Международной электротехнической комиссии.

Согласно этим нормативным документам графическое обозначение автоматического выключателя на схеме определяется функцией этого устройства и составляется из нескольких элементов:

  • Коммутирующее устройство . Состоит из двух прямых линий, символизирующих подходящий и отходящий провода, и косой линии, обозначающей подвижный контакт.
  • Выключатель . Обозначается крестиком на подходящем проводе.
  • Автоматическое отключение . Изображается прямоугольником на подвижном контакте.
В большинстве случаев при проектировании схем «крестик» не отображают. Связано это скорее всего с тем чтобы визуально упростить схему и экономии времени

Многополюсный автоматический выключатель обозначается несколькими одинаковыми обозначениями, соединёнными двумя параллельными линиями на обычной схеме или косыми чёрточками на однолинейной.

Две параллельные линии обозначает что коммутация (включение/отключение) выполняется одновременно для всех фаз (полюсов). Количество косых линий соответствует числу коммутируемых проводов и полюсов автомата.

А так на корпусе обозначают тепловой и электромагнитный расцепитель.

Буквенное обозначение автоматов на схеме

Одновременно с графическим применяется буквенное обозначение автомата на электрической схеме. Оно состоит из двух букв английского алфавита и определяется ГОСТом 2.710-81 и Единой системой конструкторской документации.

Буквенный код, так же, как и графический символ, указывает на функции устройства:

  • Q — выключатель или разъединитель;
  • F — устройство защиты;

Вот почему на схемах автоматы обозначаются QF. После букв следует порядковый номер автоматического выключателя.

Информация! На однолинейных электрических схемах, составленных в советское время, автоматы обозначались буквами «А» или «АВ».

Размеры на схеме

Даже при составлении небольшой схемы, например квартирной электропроводки, необходимо выполнять обозначение автомата на схеме по всем правилам п.2.4.2 ГОСТа 2.701-84:

  • размеры могут быть любыми, но определяются модульной сеткой и должны соответствовать величине других элементов;
  • изображение контакта занимает три вертикальных и одну горизонтальную клетки;
  • толщина всех линий должна быть одинаковой.

Как на схемах обозначаются выключатели нагрузка ВН (рубильники)

Современные модульные выключатели на грузки или как их еще называют рубильники также часто можно встретить в компоновке щитов. В отличие от автомата выключатель нагрузки не имеет электромагнитного или теплового расцепителя.

То есть не имеет ни каких защит. Это просто ручной коммутационный аппарат.

Как же на схемах обозначаются ВН? Все очень просто. Силовая часть отображается, так же как и у автомата, но без элемента обозначающего «автоматическое срабатывание».

На изображении контакта отсутствует прямоугольник, символизирующий автоматическое отключение. Также в место «крестика» который означает «функцию выключателя» ставится черточка которая означает «функцию разъединителя». Буквенно выключатели нагрузки на схемах маркируются – QS.

Обозначение дифавтомата на однолинейной схеме

Кроме обычных автоматических выключателей, в схемах применяются дифференциальные автоматы, или АВДТ. Для этих устройств отсутствует стандартное графическое и буквенное обозначение. Его нет даже в самом современном ГОСТе Р МЭК 60617-DB-12M-2015.

Поэтому проектировщики электрооборудования руководствуются ГОСТом 2.702-2011 и ЕСКД. Эти нормативные документы разрешают самостоятельно создавать графические символы для устройств, отсутствующих в действующих правилах.

Руководствуясь этими нормами символ дифавтомата, как и конструкция аппарата, образуется слиянием двух обозначений:

  • УЗО — петля, охватывающая провода, отходящие от устройства:
  • автоматический выключатель — наличие прямоугольника на контакте и крестика на подходящем проводе.
Друзья ранее я публиковал отдельную статью как условно обозначаются УЗО на схемах. Можете ознакомиться перейдя по ссылке.

В однолинейной схеме на изображении подходящих кабелей нанесены несколько косых линий. Их количество соответствует числу проводников.

Важно! На электросхеме должен быть нарисован блок условных графических обозначений УГО с расшифровкой и пояснениями.

Буквенное обозначение АВДТ

Кроме графической, дифференциальные автоматы должны иметь на схеме буквенную маркировку. Согласно правилам, дифференциальный автомат имеет такую же маркировку, как и другие устройства защиты. Все такие устройства обозначаются одинаково QF, что значит выключатель, совмещённый с устройством защиты.

Для того чтобы отличить АВДТ от других элементов проектировщики обозначают их QFD или QDF. Если сравнивать с буквенной маркировкой обычного автоматического выключателя, то здесь добавлена буква D – differential. Если дать определение каждому символу то это будет выглядеть примерно так:

  • Q – «выключатель (рубильник) силовых цепей»;
  • F – «защитный элемент», имеет токовые расцепители (можно отнести как к автоматам так и к дифавтоматам);
  • D – «дифференцирующий».

На этом все друзья, подписывайтесь в социальных сетях, если возникли вопросы по поводу того как обозначаются автоматы на электрической схеме задавайте в комментариях. Также большая просьбы сделать «репост» в любую соц.сеть, тем самым вы поможете в развитии сайта Электрик в доме.

Как обозначаются розетки и выключатели на электрических схемах

Перед обустройством домашней электросети нужно составить чертеж с основными узлами – линией ввода, счетчиком, УЗО, распредкоробами, осветительной системой. Обозначение розетки на схеме электроснабжения регламентировано законодательно. Устройство по ГОСТу маркируется полукругом, от выпуклой стороны которого отходят черточки по типу коммутатора.

Читать еще:  Канализация в частном доме; своими руками: схема и глубина укладки канализационных труб для слива воды

Необходимость схемы

С целью качественного и безопасного размещения электропроводки составляется план. Он имеет вид чертежа с соблюдением масштаба. В документе отражается планировка квартиры, точки размещения узлов проводки по группам, а также принципиальные схемы.

Для понимания чертежа всеми участниками ремонтных и монтажных работ розетки и выключатели обозначаются графическими рисунками по общероссийскому и общемировому стандарту.

В качестве графических маркеров применяются геометрические фигуры – окружности, квадраты, прямоугольники, точки и линии. Их сочетания отображают разновидности механизмов системы освещения и особенности управления этими устройствами.

Нормативная база

На территории РФ обозначение группы или одиночных розеток и выключателей на проектных чертежах подчиняется следующим документам:

  • ГОСТ 21.614-88. Подраздел «Изображения условные графические электрооборудования и проводок» из раздела о системе проектно-строительной документации;
  • ГОСТ 21.210-2014. Электрические приборы, согласно нормативу, могут изображаться в виде стандартных условных обозначений;
  • IEC 60027. Стандарт, принятый Международной Электротехнической комиссией, согласно которому проводка в российских зданиях должна соответствовать мировым требованиям.

В регламентирующей документации отмечена специфика создания условных значков электролинии и вспомогательных приборов на рабочей схеме.

Специфика обозначений в российских ГОСТах

Отечественная нормативная база с указанием, каким правилам и способам подчиняется маркировка частей электросхемы, включает следующие ГОСТы:

  • 2.755-87 – раздел об условных значках для контактов и коммутационных соединений определяет способ обозначения теплового реле, контакторов, автовыключателей, рубильников. Графический индекс для УЗО и дифавтоматов отсутствует;
  • 2. 721-74 – указано, какой знак применяется для общих деталей и узлов и вторичных электросетей;
  • 2. 709-89 – отмечены особенности графической маркировки участков электрической цепи, специального оборудования, технологий соединения кабеля и других элементов.

В ГОСТе 2.702-2011 прописана возможность произвольного изображения узлов и необходимость расшифровки маркеров.

Виды электросхем, принятых в отечественной практике

Согласно требованиям ЕСКД схема представляет собой графический документ, где специальными значками отмечаются структурные части системы и технологии их соединения. По принятой международной классификации их более 10. На территории РФ используются не все.

Функциональная и структурная схемы

Структурная – простейшая схема, на которой изображение элементов цепи производится квадратами с пояснениями. Такой прием помогает разобраться в особенностях работы системы. Функциональный чертеж содержит подробную характеристику узлов, их электрических связей.

Принципиальная электросхема

Применяется для обустройства распределительных линий и панелей управления. На ней начертаны элементы без взаимного расположения. Принципиальный чертеж бывает:

  • однолинейным с силовыми цепями – для земли, фазы и нуля используется одна общая линия;
  • полным со всеми узлами и жилами их соединения – электрические коммуникации рисуются в развернутом и поэлементном виде.

Полная принципиальная схема составляется на нескольких листах.

Монтажный чертеж

Содержит план размещения осветительных устройств, розеток и выключателей с указанием способа соединения. Может содержать дополнительную информацию, нужную для электромонтажных работ.

При необходимости сэкономить место на листе и знании маркировки без подписей используется объединенная схема. В ней совмещены указанные выше типы чертежей.

Специфика обозначения розетки на схеме

Электрофурнитура классифицируется по степени защиты, способу монтажа, количеству полюсов. Данные параметры объясняют различия условных знаков на чертеже.

Условные обозначения розеток для наружной/открытой установки

На схеме фурнитуры, выбираемой под наружный способ монтажа, указываются следующие обозначения:

  • парность, заземленность и однополюсность;
  • парность, отсутствие «земли» и однополюсность;
  • одинарность, один полюс и наличие контакта защиты;
  • розетка силового типа, у которой есть 3 полюса и защита.

Однополюсная двойная розетка имеет вид полукруга с черточкой в центре. У двухполюсной – две черточки. Двухполюсные модели с заземлением для открытой установки обозначаются как полукруг с горизонтальной линией, выступающей по обе стороны и вертикальной черточкой. Трехполюсные устройства с «землей» – полукругом с 5-ю веерными черточками (1 в центре и 4 по бокам). Одинарные приборы маркируются одной линией, двойные – сдвоенной черточкой.

Под трехфазный тип сети подходят трехполюсные коммутаторы, обозначаемые как полукруг с тремя внешними черточками.

Обозначения розеток для скрытого/внутреннего монтажа

Розетка, предназначенная для скрытой проводки, обозначается на схеме в виде полукруга, пересеченного по вертикальной линии.

Внутренним способом устанавливаются модификации:

  • двухполюсные – полукруг с центральной вертикальной линией, выходящей за контур фигуры;
  • двухполюсные с защитным контактом – полукруг с вертикальной черточкой, направленной вверх и горизонтальной, выступающей за него;
  • трехполюсные с защитным контактом – полукруг с черточкой внутри по центру и черными линиями (5 штук сверху);
  • двухполюсные сдвоенные – полукруг с черточкой в центре и двумя жирными параллельными линиями (напоминает штепсельную вилку).

Горизонтальная линия заземления одинакова для всех моделей.

Маркировка влагостойких розеток (степень защиты корпуса IP44-IP55)

Для влагостойких коммутационных аппаратов предназначен значок в виде черного, полностью закрашенного полукруга. Рисунок расшифровывается как устройство с защитной крышкой, предотвращающей доступ влаги к основным элементам. Электросхема проводки в ванной и на кухне предусматривает 2 типа розеток:

  • влагозащищенная с двумя полюсами – черный полукруг с черточкой сверху;
  • влагозащищенная с двумя полюсами и защитным контуром – черный полукруг с горизонтальной чертой и линией сверху.

Маркировка степени защиты английскими буквами IP свидетельствует о ее наличии. Первая цифра означает уровень пылезащиты, вторая – влагозащиты.

Как обозначаются блоки из выключателя и розетки

Для экономии места под штробу и простоты компоновки контроллеры освещения размещаются в общем корпусе. На схеме обозначаются выключатель и розетка в зависимости от количества элементов:

  • Блок для скрытого монтажа (1 выключатель + 1 розетка) – полукруг с вертикальной линией, выступающей вверх. От ее нижней части отходит Т-образная диагональная черточка.
  • Блок для скрытого монтажа (1 выключатель + 1 розетка с заземлением) – полукруг с вертикальной и горизонтальной черточками (образуют крест). От нижней точки фигуры идет диагональная линия в виде буквы Т;
  • скрытый двойной блок выключателей и розетка с заземлением – полукруг с вертикальной и горизонтальной линией в виде креста. От общей точки влево и вправо выходят по диагонали Т-образные черточки;
  • блок, в котором есть двухклавишный и одноклавишный выключатель, а также розетка – полукруг с черточками по вертикали и горизонтали, формирующими крест. Слева из общей точки выходит Т-образная диагональная черточка. Справа – линия с диагональным направлением и двумя короткими горизонтальными черточками, «закрывающими» ее.

Ввиду сложности к схемам блока лучше указывать пояснения-сноски.

Специфика условных обозначений выключателей

Общепринятое обозначение выключателя на схеме электросети имеет следующий вид:

В ГОСТе 21.210-2014 указано, что для кнопочных моделей и диммеров нет единого значка. В п. 4.7. документа сказано, что можно брать произвольные значения.

Иногда на чертежах указывается автоматический тип переключателя. Его условное обозначение видно из таблицы.

Графические символы, которыми принято обозначать переключатель, указаны в виде таблицы.

В ГОСТе 21.614-88 присутствуют рекомендации об условных значках для групп выключателей:

  • для открытого монтажа (защита от IP20 до IP23);
  • для скрытой проводки (защита от IP20 до IP23);
  • влагостойкие устройства (защита от IP44 до IP55);
  • проходной прибор на два положения с защитой от IP20 до IP23;
  • влагостойкие проходные модели с защитой от IP44 до IP55.

ГОСТ Р-52565-2006 отмечает, что полюс одного выключателя должен замыкать только одну линию.

Маркировка одноклавишных и двухклавишных моделей на электросхемах

Для обозначения выключателя необходимо указать количество клавиш. С этой целью используются символы:

Трехклавишные устройства обозначаются как черточка с кружочком и тремя крючками.

Условные знаки для других приборов

Помимо выключателей и розеток электросхема проводки содержит другие узлы. К примеру, автоматический выключатель, УЗО, реле для контроля напряжения обозначаются в виде открытого контакта.

Согласно ГОСТу для маркировки автоматического выключателя применяется определенное количество контактов, соединенных друг с другом и квадрат сбоку. Изображение свидетельствует об одновременном срабатывании и наличии защиты. На вводе квартира оснащается двухполюсным автоматом, однополюсные задействуются для остановки нагрузки.

Дифавтоматы и УЗО не имеют значков, регламентированных ГОСТом, поэтому на чертежах изображается специфика конструкции. Приборы УЗО являются трансформаторами тока с исполнительным контактным реле. У дифференциального автомата аналогичная сборка, но к узлам добавлен автомат, защищающий от коротких замыканий и перегрузки.

Контроллерное реле предназначено для выключения оборудования в случае превышения номинала напряжения. Оно представляет собой плату и контактное реле. Схема наносится на крышку устройства и переносится на план электролинии.

Для аппаратов подсветки и освещения используется несколько графических символов:

  • квадрат – люминесцентный источник света 600х600 мм;
  • прямоугольник – люминесцентный светильник 600х300 мм;
  • квадрат с двумя линиями – светодиодный источник света размером 600х600 мм;
  • большой «бантик» с частично закрашенными черными треугольниками – прибор аварийного освещения 600х600 мм;
  • узкий «бантик» с частично залитыми черным областями на треугольниках – прибор для аварийной подсветки 600х300;
  • кружок, разделенный дугой – устройство с лампочкой высокого давления;
  • круг без двух сегментов с 4-мя черточками («дольки») и горизонтальной стрелкой вправо – прожектор;
  • круг, разделенный пополам – источник света с контактными лампами люминесцентного типа;
  • круг с узкими областями вверху и внизу – светодиодный светильник любой нелинейной формы;
  • круг – светильник с галогенкой или лампой накаливания;
  • круг, разделенный на 6 сегментов – люстра;
  • прямоугольник – линейный люминисцентный светильник;
  • прямоугольник с 2-мя черточками – линейный светодиодный светильник;
  • черный бантик – аварийный светильник.

Значок устройств выбирается в зависимости от их внешнего вида и предназначения.

Условные обозначения частей электросети не обязательно знать наизусть. При понимании значков и правильно составленном чертеже пользователь всегда расшифрует символы или ознакомиться со сносками.

Графические обозначения элементов схем по стандартам ЕСКД

При выполнении электрических схем нужно применять соответствующие графические обозначения элементов схем установленные стандартами ЕСКД.

Ниже приводятся наиболее часто используемые элементы схем в соответствии со стандартами ЕСКД, такие как:

  • резисторы постоянные;
  • терморезисторы;

  • резисторы переменные;

  • конденсаторы переменной емкости;
  • конденсаторы постоянной емкости;

  • вариконды, вариометры, гониометры;
  • обмотки и магнитопроводы;

  • катушки индуктивности;
  • трансформаторы с различными схемами соединения обмоток;

  • магнитные усилители;
  • плавкие предохранители;

  • разрядники, искровые промежутки;
  • высокочастотные широкополосные и узкополосные разрядники;

  • функции контактов коммутационных устройств;

  • контакты коммутационного устройства;
  • контакты импульсные;
  • контакты в контактной группе, срабатывающий раньше по отношению к другим контактам группы;
  • контакты в контактной группе, срабатывающий позже по отношению к другим контактам группы;
  • термоконтакты;
  • контакты без самовозврата;
  • контакты с самовозвратом;

  • контакты контактора;
  • контакты концевого выключателя;
  • контакты замыкающие с замедлением, действующим;
  • контакты размыкающие с замедлением, действующим;

  • диоды;
  • тиристоры;

  • тиристоры;
  • тиристоры тетроидные;
  • транзисторы;
  • полевые транзисторы;

  • фоточувствительные приборы;
  • оптоэлектронные приборы;

  • электронные лампы диоды;
  • триоды;
  • многосеточные лампы;

  • соединения контактные разъемные;

  • распространение тока, сигнала, информации и потока энергии;

  • экранирование и заземление;

  • линии связи;
  • электрические связи с ответвлениями;
  • схемы выполненные автоматизированным способом;

  • группы проводов, подключенных к одной точке электрического соединения;

  • линии электрической связи с ответвлением в несколько параллельных идентичных цепей;
  • многолинейные группы линий электрической связи;
  • однолинейные группы линий электрической связи;
  • группа линий электрической связи, имеющих общее функциональное назначение;
  • линии электрической связи;

  • соединения экрана;
  • экранированные провода или кабели с отводом на землю;
  • коаксиальные кабели;

  • обмотки;

  • элементы схем электроснабжения.

Основную часть выше упомянутых графических обозначений элементов схем уже выпиленных в программе AutoCad в соответствии с ЕСКД, можно скачать перейдя по ссылке: «Условные графические обозначения в электрических схемах выполненные в программе AutoCad»

Поделиться в социальных сетях

Если вы нашли ответ на свой вопрос и у вас есть желание отблагодарить автора статьи за его труд, можете воспользоваться платформой для перевода средств «WebMoney Funding» .

Читать еще:  Керамические дымоходы российского производства

Данный проект поддерживается и развивается исключительно на средства от добровольных пожертвований.

Проявив лояльность к сайту, Вы можете перечислить любую сумму денег, тем самым вы поможете улучшить данный сайт, повысить регулярность появления новых интересных статей и оплатить регулярные расходы, такие как: оплата хостинга, доменного имени, SSL-сертификата, зарплата нашим авторам.

Представляю вашему вниманию чертежные шрифты согласно ГОСТ 2.304 для использования в программах Автокад и.

Представляю вашему вниманию динамические блоки лестницы, лифта, пандуса и стрелки для лестницы.

Представляю вашему вниманию предупреждающие знаки безопасности по ГОСТ 12.4.026-2015 выполненные в.

Представляю вашему вниманию указательные знаки безопасности и знаки медицинского и санитарного.

В данной статье речь пойдет о том, как правильно нужно сокращать слова, используемые при оформлении.

Отправляя сообщение, Вы разрешаете сбор и обработку персональных данных.
Политика конфиденциальности.

Общие требования к выполнению схем

Схемы различных типов предназначены для изготовления, сопровождения и технической эксплуатации устройств. Мы основное внимание будем уделять схемам, описывающим радиоэлектронные устройства. Правила выполнения и оформления схем регламентируют стандарты седьмой классификационной группы ЕСКД: ГОСТ 2.701-2008, ГОСТ 2.702-2011, ГОСТ 2.104-2006, ГОСТ 2.710-81 и др. Номенклатура (конкретный состав) схем на изделие определяется в зависимости от особенностей изделия.

Следует заметить, что требования к схемам в ГОСТах определяются исходя из позиции, что они должны легко читаться (даже людьми с ослабленным зрением). Количество типов схем на изделие должно быть минимальным (опять же с точки зрения максимальной понятности), но в совокупности они должны содержать сведения в объеме, достаточном для проектирования, изготовления, эксплуатации и ремонта изделия. Пример минимального набора типов схем для узла радиоэлектронной аппаратуры приведен на рисунке 1.


Рисунок 1. Минимальный комплект схем узла радиоэлектронной аппаратуры

Размеры схем

Форматы листов для схем нужно выбирать в соответствии с требованиями, установленными в ГОСТ 2.301-68, при этом основные форматы являются предпочтительными. Выбранный формат должен обеспечивать компактное выполнение схем, не нарушая ее наглядности. Обычно схемы занимают 75% площади листа. На приведен пример схемы электрической принципиальной.


Рисунок 2. Расположение схемы на формате листа

Построение схемы

Схемы выполняют без соблюдения масштаба, действительное взаимное расположение составных частей в конструкции устройства обычно не совпадает с его схемой. Эти требования связаны с достижением максимальной наглядности схем. Для этого они и были придуманы.

Условные графические обозначения (УГО) элементов, устройств, функциональных групп и соединяющие их линии связи стараются расположить на схеме таким образом, чтобы обеспечить наилучшее представление о внутреннем устройстве изделия и взаимодействии его составных частей. Для улучшения наглядности схем были введены следующие ограничения:

Расстояние (просвет) между двумя соседними линиями условного графического обозначения должно быть не менее

Расстояние между соседними параллельными линиями связи должно быть не менее

Расстояние между отдельными условными графическими обозначениями должно быть не менее

В ряде случаев схема может содержать в своем составе узлы, на которые есть своя документация, в том числе схемы. В этом случае они обозначаются прямоугольниками и выполняются сплошной линией такой же толщины, что и линии связи. При этом узлу присваивается позиционное обозначение и он помещается в перечень элементов.

Если несколько блоков на схеме образуют группу элементов, реализующих одну функцию, то они могут быть выделены тонкой штрих-пунктирной линией. Эта линия обычно представляет собой прямоугольник, но допускается и выделение схемы линией произвольной формы. Пример структурной схемы с применением групп элементов приведен на .


Рисунок 3. Пример схемы с выделением групп элементов

В схеме, приведенной на , устройство приемное и устройство передающее имеют свою отдельную принципиальную схему, а такие узлы, как фотоприемник, ЧД, ВУК отдельных схем не имеют. При выполнении схемы на нескольких листах рекомендуется:

  • для функциональных и принципиальных схем на одном листе приводить одну функциональную группу
  • для схем соединения на одном листе приводить часть устройства, расположенного в определенном месте пространства

Требования к условно-графическим обозначениям

При выполнении схем разрешено использовать следующие графические обозначения:

  • условные графические обозначения, описанные в стандартах Единой системы конструкторской документации, а также построенные на их основе;
  • прямоугольники различных размеров;
  • упрощенные внешние очертания (рисунки), в том числе и аксонометрические.

Если в ГОСТе отсутствует соответствующее УГО, то в схеме можно использовать нестандартизованные условные графические обозначения. При применении нестандартизованных условных графических обозначений или упрощенных внешних очертаний на схеме обязательно нужно привести соответствующие пояснения.


Рисунок 4. Пример монтажной схемы

Размеры условных графических обозначений, а также толщины их линий должны быть одинаковыми на всех схемах для данного изделия. При этом их размеры допускается пропорционально изменять. Условно графические обозначения на схемах нужно выполнять линиями той же толщины, что и линии связи.

Требования к линиям связей

Толщина линий связей на схемах должна быть от 0,2 до 1 мм в зависимости от их размера и размеров графических обозначений блоков или элементов. Обычно для схемы применяется толщина линий от . На схемах линии связи должны состоять из горизонтальных и вертикальных отрезков и иметь наименьшее количество изломов и взаимных пересечений.

В отдельных случаях на схемах допускается применять наклонные отрезки соединительных линий однако их длина и количество должно быть минимальным. Если линии связи затрудняют чтение схемы, то в пределах одного листа можно обрывать линии. При этом обрыв должен заканчиваться стрелкой. Около стрелки указывается обозначение линии, например, напряжение питания.


Рисунок 4. Пример использования разрывов в линиях связи

При создании схемы на нескольких листах линии связи, переходящие с одного листа на другой, следует обрывать за пределами изображения схемы без стрелок. Рядом с обрывом линии обязательно указывается ее обозначение (например, номер провода или трубопровода, имя сигнала или его сокращенное обозначение). Затем в круглых скобках указывается номер листа схемы и зоны, где продолжается линия связи. Например, лист 5 зона A6 обозначается как (5,A6)

Вместе со статьей «Общие требования к выполнению схем» читают:

Рубильник на схеме: варианты и особенности

Обозначение на схеме рубильника достаточно однозначно. Оно прописано в ЕСКД, а зарубежные системы метрики прописываются в соответствии со стандартом ISO. При этом обозначение рубильников в обоих этих системах практически идентичны. Но, как обычно, имеются и свои нюансы, на которые мы и обратим ваше внимание в этой статье.

Основные понятия электрических схем

Прежде чем разбирать отображение рубильника или другого оборудования на схеме, давайте разберемся с несколькими вопросами. Первый из них — виды электрических схем, а второй — это основные обозначения на схеме, что позволит вам их читать.

Виды схем

Прежде всего следует знать, что если вы откроете ГОСТ 2.725-68, который по сей день действует в нашей стране, то просто не обнаружите там такого устройства как рубильник. Более того, вы столкнётесь с таким понятием как однолинейные и многолинейные схемы. Поэтому. прежде чем разбираться с тем, каково обозначение рубильника на схеме, давайте разберемся с самими схемами.

  • Начнем наш разговор с многолинейной схемы, как наиболее подробной и правильной. Как известно в нашей стране для передачи электрической энергии используется трехфазная сеть. Поэтому наиболее правильно на схемах обозначать каждую фазу с оборудованием и устройствами, к которым они подключаются. Такая схема называется трехлинейной.

  • В низковольтных сетях кроме трех фаз практически всегда имеется N или PEN проводник. То есть, проводов четыре. Соответственно, и схема становится четырехлинейной.
  • Кроме того, существуют низковольтные сети, в которых используются пять проводов. Три из них фазные, один нулевой – N и один защитного заземления – PE. Для отображения такой схемы следует использовать пятилинейную схему.
  • Для однофазной сети, согласно норм ПУЭ, должно использоваться три провода – фазный, нулевой и защитного заземления. А значит, и схема должна быть трехлинейная. Но часто, как на видео, для однофазной сети используется двухлинейная схема, когда на схеме отображены только фазный и нулевой провод.
  • Практически всегда двухлинейная схема применяется для отображения схем, работающих на постоянном токе. Ведь для работы такой схемы нам потребуются два проводника – «+» и «-».

  • Конечно, такие многолинейные схемы значительно более точные, но инструкция допускает использование однолинейной схемы. Что это такое? Однолинейная схема — это такой тип отображения электрической сети, при которой все три фазы, а также нулевые и проводники защитного заземления при их наличии, изображаются одним проводником.

  • Такие схемы очень удобны при отображении больших электрических сетей, где нет отличий в схеме разных фаз. И даже если незначительные отличия есть, то часто используется принцип, при котором большая часть схемы выполняется однолинейной, а отдельный кусок, например, трехлинейным.

Основные обозначения на схеме

Любая схема электрическая принципиальная – рубильников, или любого другого оборудования, имеет целый ряд обозначений, понимание которых обеспечит возможность прочтения схемы.

В нашей статье мы рассмотрим основные из них. Все эти нормы прописаны в правилах устройства электроустановок, и являются обязательными для всех схем.

Начнем с обозначения фазных проводов. Оно должно быть либо буквенным, либо цветовым. Фазные провода обозначаются символами А, В, С или соответственно желтым, зеленым и красным цветом.

Обратите внимание! Достаточно часто обозначение фазных проводов вы можете встретить как L1, L2, и L3. Такое обозначение не предусмотрено ПУЭ, но часто встречается у иностранных компаний. И наши отечественные специалисты часто перенимают такой способ обозначения.

  • Нулевой проводник обозначается – N. Часто вместо буквенного обозначения применяется обозначение цветом – голубым.
  • Проводник защитного заземления обозначается – РЕ. На цветных схемах он обозначается желто-зеленым цветом. Но так как цена на цветные схемы несколько выше чаще встречается только буквенное обозначение фаз и защитных проводников.

Обратите внимание! Достаточно часто на схемах вы можете встретить обозначение PEN. Оно говорит нам о том, что перед нами совмещенный проводник защитного заземления и нулевого провода. Они обозначаются голубым цветом с желто-зелеными полосками на концах. Но на схемах это правило часто игнорируют.

Что касается цепей постоянного тока, то здесь все несколько иначе. Положительная и отрицательная жила обозначается соответственно «+» и «-». А цветовое обозначение, соответственно – красный и синий цвет. Нулевая жила обозначается М и должна иметь голубой цвет.

Варианты обозначения рубильников

Ну вот, теперь мы готовы разобрать рубильник и обозначение на схеме этого элемента. Для большей наглядности все варианты обозначения мы свели в таблицу.

Обратите внимание! На всех приведенных вариантах с пофазным управлением рубильника, возможно соединение одного или нескольких элементов, что сигнализирует об их нормально замкнутом положении. То есть, при нормальных условиях работы, данные ножи рубильника должны быть включены, а изображенные разомкнутыми элементы, должны быть отключены.

Вывод

Рубильник на электросхеме, и обозначение других элементов на схеме, могут иметь множество вариаций. Это связано как с особенностями начертания схемы, так и задачами, стоящими перед конструктором. Но в любом случае, они отвечают нормам ЕСКД и подчиняются единому правилу, которое вы легко можете уловить из приведенных нами наиболее распространенных вариантов обозначения.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
