Обсадочная коробка для окон

Окосячка, обсада оконных и дверных проемов

Что такое окосячка или обсада? Для чего она выполняется?

Со временем деревянные дома дают сильную усадку за счет того, что дерево ссыхается. Дерево скручивается и изгибается, а это может привести к деформации и повреждению окон и дверей. Чтобы усадка дома не привела к деформации оконных конструкций и дверей, нужно выполнить окосячку или обсаду.

Окосячка защищает проемы от давления сверху и создают зазор, необходимый для усадки. Боковые детали окосячки имеют позы, создающие скольжение по вертикали. Чаще всего окосячка выполняется из древесины хвойных пород. Она состоит из вершника, боковин и подоконника (порога).

Важно! Обсада должна устанавливаться до проведения конопатных работ.

Виды окосячки (обсады)

П-образная окосячка (в колоду)

Классическая окосячка. Для её выполнения в торце стены вырезается шип, на него устанавливается вертикальная часть обсады с пазом, по которому сруб двигается по вертикали, вследствие усадки. Благодаря этому на дверную и оконную конструкцию не оказывается никакого давления, что гарантирует их правильное функционирование и долговечность. Обсада обрабатывается антисептиком, а между шипом и пазом укладывается мягкий утеплитель. Защиту от продувания под подоконником обеспечивает ветровой замок. Зазоры над верхней частью окосячки закрываются мягким утеплительным материалом.

Т — образная окосячка (в шип)

Т-образная окосячка выполняется следующим образом: в торце проема вырезается паз, а боковые части обсады имеют Т-образные профили. В пазы на стояках окосячки вклеиваются бруски, которые выполняют функцию ребер жесткости, они гарантируют стабильность формы обсады и равномерную усадку стен.

При установке окосячки Т-образного типа требуется строгое соблюдение технологии. Например, если вы закрепите брусок гвоздями или саморезами, есть вероятность промерзания или продувание оконного и дверного проема. Важную роль в обсаде играет антисептическая обработка и утепление швов сжимаемым материалом.

П- или Т-образная окосячка выбирается в зависимости от дома. При выезде на объект замерщик подскажет вам наиболее подходящий вид обсады. Наши мастера профессионально выполняют весь спектр работ по изготовлению и монтажу обсады в деревянных домах.

Этапы установки окосячки (обсады)

1. Вырез проема делается на расстоянии 80-90 см от пола, при определении этого расстояния учитывается рост человека. Между проемом и оконной или дверной конструкцией нужно сделать усадочный зазор 35-60 мм.

2. Подготовка проема. С помощью бензопилы в зависимости от вида окосячки в проеме вырезается паз или гребень.

3. Обработка и утепление. После установки окосячки, её поверхности обрабатываются антисептиком, в зазоры укладывается утеплитель. При монтаже окосячки нельзя использовать монтажную пену, так как оконная конструкция должна свободно двигаться по вертикали.

4. Монтаж деревянных элементов. В конце выполняется установка деревянных элементов, а именно подоконника, боковин и вершника.

Цены на обсаду, окосячку

Мы выполняем монтаж обсадных коробок высококачественными материалами. Выполняя работы по монтажу обсадных коробок, Сотдел гарантирует качество, соответствующее европейским стандартам.

ПЕРЕЧЕНЬ И ВИДЫ РАБОТ ПО МОНТАЖУ ОБСАДНЫХ КОРОБОК

Стоимость работ с материалом (руб.)

Стоимость работ, с материалом заказчика (руб.)

МОНТАЖ ЧЕРНОВЫХ ОБСАДНЫХ КОРОБОК ПО ТЕХНОЛОГИЯМ

Любовь и окосячка. Как сделать обсаду начинающему плотнику

Окосячка считается сложной конструкцией, и плотники дорого берут за такую работу. Если в доме много окон, стоимость стройки вырастает на сотни тысяч рублей. Участник нашего портала был далек от плотничества, но они с женой решили, что купить хорошие инструменты будет в разы дешевле, чем платить наемным специалистам. И теперь уверены, что обсаду может сделать каждый, у кого есть голова и руки.

Может быть, участник FORUMHOUSE c ником Макси Мка никогда и не стал бы делать окосячку сам (тем более, что никогда раньше он ничего такого не делал), но жена, участница FORUMHOUSE c ником Asq2013 вероломно подарила ему фрезер и мультитул. Здесь нужно сделать романтическое отступление.

И мы его делаем.

Романтическое отступление

Однажды, выбирая Макси Мке подарок, Asq2013 стояла перед витриной с фрезами и наблюдала за мужиком, которой их перебирал.

— А что вы делаете фрезером? — спросила она.

— А конкретно, что, например?

Мужик на минуту задумался и уверенно кивнул головой:

Макси Мка часто вспоминает эту историю, и старается расчехлить фрезер при первой возможности. И вот такая возможность представилась.

Почему окосячку надо делать своими руками

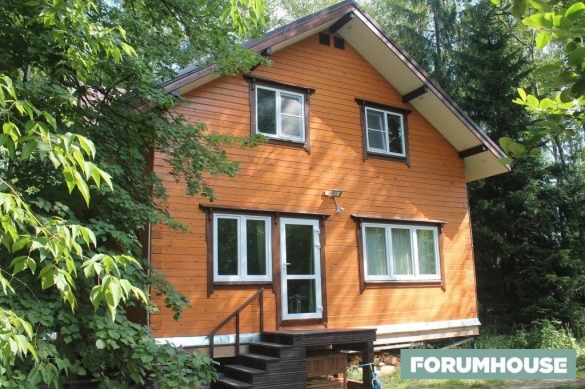

Прошел год после того, как герои нашей романтической истории построила дом из профилированного бруса 20х15. Дом устоялся, настало время окон, а стало быть, окосячки, потому что окна в брусовых домах монтируются только с окосячкой.

Вдумчивое чтение FORUMHOUSE привело супругов к вывод, что окосячка должна быть:

• чистовая;
• П-образная;
• с четвертями;
• нижником-подоконником.

Это было несколько лет назад, но и тогда такая окосячка стоила огромных денег, только за работу пришлось бы заплатить примерно 10 тысяч за окно, а в доме 15 окон! Конечно, обладатель фрезера должен делать такую работу сам.

На создание окосячки были потрачены все выходные, отгулы и прогулы мая и июня. Скорость работы росла вместе с мастерством: первое окно Максим делал две недели, с последними справлялся за полтора дня.

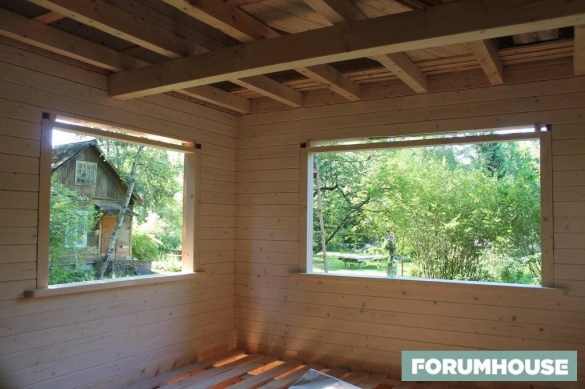

На фотографиях видно, что оставлен довольно большой зазор между вершинником окосячки и проемом; и хотя дом усаживался целый год – это правильно: деревянный дом «садится» несколько лет, а этот конкретный дом еще не пережил ни одной зимы с отоплением.

Мы решили, что лучше зазоры заделывать, чем заново прорезать их над вставленными окнами. Неприятное зрелище, когда брус садится на окно.

Как подготовить проем

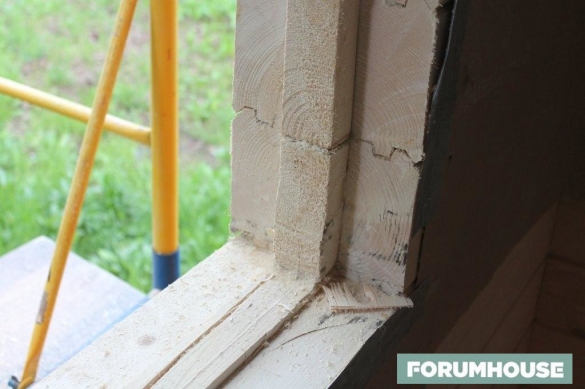

Первый шаг к созданию окосячки – подготовка проема. Максим: разметил будущий шип; сделал циркуляркой пропил по всему внешнему периметру окосячки; отступил внутрь на глубину шипа и сделал сквозной пропил цепной пилой. Ширина окна определяется внешним пропилом, потому что боковина будет опираться именно на него.

Макси Мка Пользователь FORUMHOUSE Ширина шипа у меня получилась равной ширине бруса минус две глубины пропила циркулярки, что составило около 45 мм. Высота шипа 35 мм. Высота ветрового шипа под нижник – 10 мм.

Самая тонкая часть работы здесь – пропил цепной пилой. Тут надо действовать так: сначала снизу вверх пропилить 1-2 см, остальные пропилы сделать сверху вниз. Труднее всего было пилить по горизонтали, как Максим не старался, пилу уводило.

Как сделать нижник

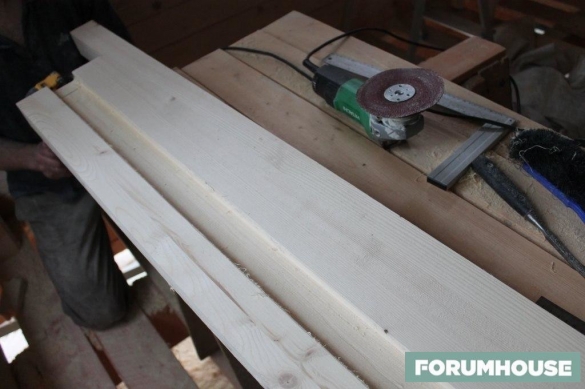

Нижник совмещен с подоконником, и его Максим делал из клееной тетивы 60х300, обрезанной до ширины 25 см. Выбрал в ней паз под ветровой шип, четверть под раму, и «уши», которые выйдут за габариты окосячки сантиметров на 10. Паз под боковины оставил на потом.

Как сделать боковины

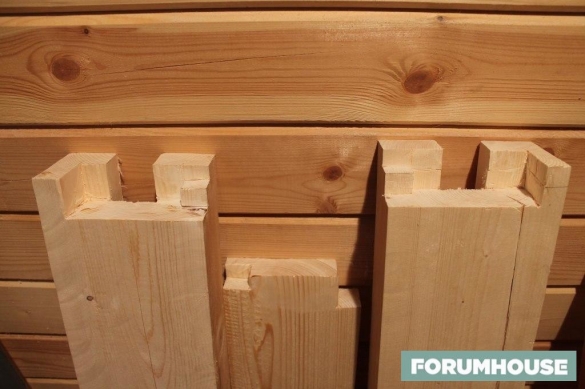

Часть бруса для боковин Максим покупал, часть вырезал из оставшегося профилированного бруса, который остался от стройки. (Как сказал Максим по другому поводу, ему не чуждо ничто человеческое и при всем своем перфекционизме он старается он старается не скатываться в снобизм). Брус, который остался от стройки, был сухим, но местами растрескавшимся, и Максим долго в нем копался, пока не нашел подходящий, хорошего качества.

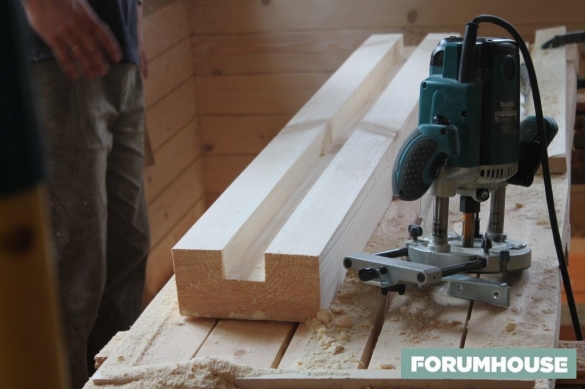

Потом подгонял размер, срезал профиль и выравнивал электрорубанком, выбирал паз и четверть.

И по ширине, и по глубине Максим увеличил паз на 4-5 мм, чтобы оставить место под джут и компенсировать возможные неровности шипа. Циркуляркой было бы быстрее, но фрезером

1. Можно и нужно делать все.
2. Получается аккуратнее.

Размеры четверти, на которых остановился Максим – 70х30 – это компромисс между его внутренним плотником и внутренним оконщиком. 70 – ширина профиля, а 30 – это 10 мм на нахлест и 20 мм на пену. Оконники всегда говорят, что нужно больше, тогда пена ляжет лучше. А плотники гнут свою линию: надо делать меньше, иначе ослабишь боковины!

Как сделать нижний замок

По факту получилось даже как-то слишком просто для слова «замок»: отпилил циркуляркой нижник с трех сторон на 20-40 см, и – пожалуйста, получите шип. Если есть четверть, то с третьей стороны нужно отпиливать на глубину четверти.

Потом поставил боковину на нижник, очертил шип – осталось только по этой разметке выбрать паз.

Каким бы перфекционистом не был начинающий плотник, он все равно остается начинающим. Как Максим ни старался, на первых окнах он с огорчением обнаруживал, что боковина встает на место со щелями шириной до 3 мм. И тут в дело вступал главный инструмент плотника-новичка: болгарка с шлифовальным кругом.

Подтесываем там, подтесываем тут, примеряем – и так раз 10-15. Главное тут – не спешить. Ведь стесать лишнее можно, а вот надставить стесанное зря уже не получится.

Немного усилий, и в видимой части соединений щель не превышает 0,5 мм.

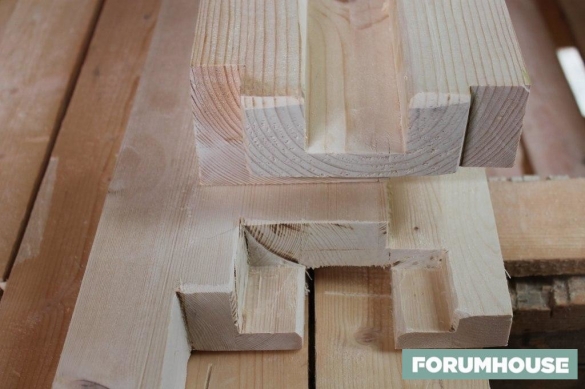

Как сделать вершинник и верхние замки

Подогнав нижние замки, Маским начисто обрезал по высоте боковины (потом он всегда оставляя по 6 см на усадку).

Сначала делал вершинник с четвертью и шипами под замки и выпиливал в боковине соответствующую форму. Пропилы делал так, чтобы вверху проемы были такими же, как внизу. Болгаркой доводил изделие до совершенства: вершинник входил свободно, но не слишком, чтобы после прокладки джутом было «внатяг».

В замках есть прозрачная логика. Ее понимание важнее, чем конкретные размеры.

Как сделать окончательную сборку

Собрав всю обсаду начерно, Максим разбирал ее и обрабатывал ленточной шлифовкой. Попутно развлекался с кромочной фрезой, делал на подоконнике приятные закругления. Жена довела изделие до лоска эксцентриком, обработала проемы и детали антисептком, пользуясь опрыскивалкой для цветов из цветочного магазина, чтобы ни один миллиметр в пазах не остался неотантисептированным, и покрыла первым слоем масла.

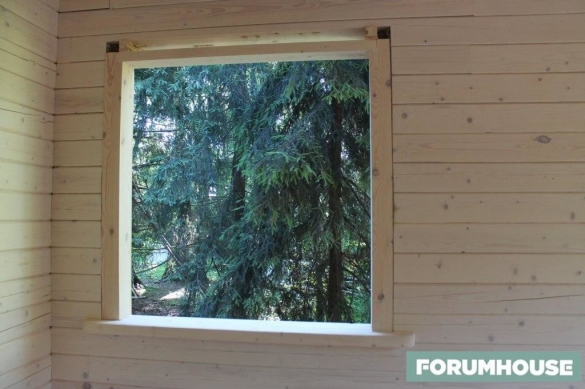

Готовые проемы утеплили джутом и окончательно установили все детали обсады на герметик. Распорки тут стоят для надежности – после установки окон их выбьют.

Все люди, которые строят дом, ищут правильную последовательность действий: что надо делать раньше: пол, окосячку или красить стены? Хочется, чтобы дом получше осел, поэтому окосчяку лучше делать позже, а стены как минимум ошкурить и погрунтовать для их сохранности, но и пол нужен, хотя бы черновой, чтобы по лагам не скакать! Но в то же время, от окосячки всегда столько мусора, опилки, масло с цепи брызгает на стены – стало быть, начинать с нее?

Да и дом без окон не живой, и хочется поскорее окна вставить. Этот момент психологический, а не технологический, однако его тоже принимать приходится во внимание.

Поэтому у этой чудесной семьи процесс выстроился так: Максим «косячил» в одной комнате, Ася в это время красила стены в другой. Потом, чтобы сберечь труд любимой жены, Максиму приходилось закрывать свежевыкрашенные стены.

Под силу простым смертным

Максим Ка открывал свою тему, чтобы показать: ничего особо сложного в изготовлении окосячки нет, не надо быть суперпрофи, чтобы ее сделать, это вполне под силу «простым смертным».

Не абсолютно идеально, как у мастеров, времени отнимает гораздо больше, но вполне доступно!

Но еще, читая его ветку нашего форума, не возможно не заметить, с каким теплом и уважением Максим и Ася отзываются друг о друге. Такой паре любая окосячка под силу! Желаем нашим героям долгой и беспроблемной жизни в новой доме.

На FORUMHOUSE можно познакомиться с темой Максима про окосячку и с темой Аси «Стройка века». Почитайте нашу статью о том, как ставить окна ПВХ в деревянный дом. Посмотрите видео про то, как выбрать безопасное окно.

Цена обсады (окосячки)

Цена обсады за погонный метр.

В таблице указана цена окосячки за погонный метр.

Зная размеры окон Вы можете сделать расчёт стоимости обсады ( окосячки) самостоятельно.

Длина каждой детали обсады( вершник, стояк, подоконник) рассчитывается отдельно, следующим образом:

1. Вершник — к размеру ширины окна прибавляется 300 мм.
2. Стояк- к размеру высоты окна прибавляем 200 мм. и умножаем на два.
3. Подоконник- к ширине окна нужно прибавить 500 мм.

Этот запас материала необходим для формирования угловых соединений конструкции. Таким образом рассчитывается каждый проём, далее суммируется общая длина вершников, стояков и подоконников. (Помните, что в каждом проёме два стояка.) Далее, для того чтобы узнать стоимость окосячки, в таблице находим цену нужной нам обсады и умножаем на полученную ранее сумму погонных метров.

Как выбрать нужную Вам обсаду.

Толщина вершников и стояков окосячки 90 мм. , а ширина, чаше всего, равна среднему диаметру брёвен либо толщине бруса из которого построен дом. Толщина подоконника 65 мм. , а ширина на 70 мм. больше ширины стояков.

Общая цена на монтаж окосячки в деревянном доме включает в себя:

• цена изготовления окосячки,
• доставка до места проведения монтажных работ,
• стоимость монтажа и расходных материалов.

Иногда учитываются дополнительные работы, такие как: выравнивание стен, восстановление неверно выпиленных при строительстве проёмов и т.п.

Цены указаны на п-образную обсаду.

При заказе Т-образной обсады цена увеличится на 5%.

Клееная обсада производиться из отборного материала (сосна) камерной сушки путём склеивания цельных строганных ламелей по ширине, без использования линии сращивания. Клеевой состав, используемый при производстве, экологически чистый и обладает водостойкостью D4+.

Чистовая обсада из массива (сосна) производиться из бруса камерной сушки. Брус из отборного леса помещается в сушильную камеру и проходит долгий процесс мягкой сушки. Задача равномерно высушить материал с минимальным образованием трещин.

Черновая и чистовая обсада шириной до 210 мм. изготавливается из массива (сосна) влажностью 14-18%. Заготавливается заранее (камерная сушка). Обсада из массива шириной более 210 мм. пилится под заказ. Окосячка из массива шириной более 270 мм. — не изготавливается.

Для более точного расчёта стоимости обсады Вам нужно прислать на наш электронный адрес Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра. , либо сообщить по контактному телефону : размеры окон, количество проёмов, толщину стен и из чего построен дом, адрес объекта. Наши специалисты подготовят для Вас предварительный расчёт где будет указана более точная цена на монтаж окосячки.

Внимание! При наличии предварительного расчёта, замер бесплатный. Замер без предварительного расчёта платный и в случае отказа от договора с Вашей стороны оплата замера не возвращается. Пожалуйста- берегите Ваши деньги и наше время!

Стоимость работ по монтажу обсады.

Уплотнение и защита от дождя, усадочного зазора, входит в стоимость монтажа.

Цена на монтаж обсады включает в себя: разгрузку, запиловку угловых соединений, подъём на этаж, разметку и пропил проёма, сборку конструкции обсады в проём стены согласно условиям монтажа, уплотнение и влагоизоляция усадочного зазора, Уборка крупного строительного мусора.

Для проведения монтажных работ требуется: электричество, свободный подход к проёмам в доме, иногда жильё для бригады из трёх-четырёх человек. (Русские.)

Дата проведения монтажных работ назначается предварительно и может сдвигаться на незначительный срок по ряду причин как со стороны заказчика так и со стороны исполнителя, но по согласованию сторон.

Окосячка проемов для дверей и окон в деревянном доме

Зачем нужны проемы?

Проемы выпиливаются для того, чтобы в дальнейшем установить окна и двери. Размер проема должен соответствовать размерам будущей конструкции. Проемы необходимо укреплять, поскольку ничем не укреплённые они могут сместиться относительно оси фундамента. Стены в проемах выгнутся наружу или внутрь деревянного дома. Для того, чтобы все же закрепить стены, строительные работы предполагают монтаж окосячки (обсадной коробки). Основание поможет избежать естественных перекосов при высыхании и деформации древесины.

Цена окосячки: от 260 рублей за метр погонный

Для того чтобы рассчитать цену обсады проёма окна или двери вы можете воспользоваться прайсом в разделе цена окосячки для этого нужно лишь знать ширину C и толщину D окосячки. В данном разделе вы можете самостоятельно обсчитать цену вашей окосячки. Цена монтажа окосячки: 900 рублей за метр погонный. Доставка с производственного склада: 50 рублей за 1 км. Доставку мы осуществляем собственным транспортом. В стоимость доставки включена погрузка и подача на борту автомобиля.

Окосячка бывает двух видов: П-образная и Т-образная.

Т – образная окосячка предполагает изначально выполнение боковин коробки с шипом, чтобы получилась цельная конструкция. Затем боковины вставляются в готовые пазы в торцах проемов.

Перед установкой обсады проем необходимо тщательно подготовить – вырезать гребень или паз и провести обработку антисептиком. У нас вы можете купить обсаду (окосячку) и того, и другого вида. Мы производим клееную обсаду, в процессе эксплуатации она выдерживает большие нагрузки, не подвержена изменению под воздействием различных факторов и после установки, сразу готова к окрашиванию. Наши мастера выполняют все виды работ по подготовке деревянного дома из бруса к монтажу обсады и производят ее установку. Стоимость окосячки складывается из размера и типа материала, из которого она будет сделана. Примерный срок изготовления обсады 10 – 15 дней, зависит от объема заказа. Все работы по изготовлению и монтажу обсады выполняются высококвалифицированными мастерами. Мы гарантируем качественно проделанную работу в срок. Не стоит пренебрегать установкой настоящей качественной обсады окон и дверей. Сейчас есть способы обойтись без обсады, например, обычная доска с закладным бруском. Однако нет гарантий, что это в дальнейшем не повлечет за собой деформацию дерева или установленных дверей и окон, в том числе пластиковых. Лучше изначально все работы по строительству дома выполнить качественно, чтобы потом не тратить время и деньги на исправление возникших в процессе эксплуатации проблем.

Обсадная коробка в доме из бруса — зачем нужна и как делается

Обсадной коробкой называется конструкция, которая предназначена для правильного обустройства проёмов в доме из бруса. Основная её задача — предотвратить заклинивание и разрушение оконных рам и дверных полотен в результате естественной усадки сруба. Обсадная коробка, обсада и окосячка — это всё одно и то же. Однако способов реализации этой конструкции существует несколько. Отличаются они сложностью исполнения и, соответственно, стоимостью.

Варианты реализации окосячки в брусовом доме

Существует масса способов правильно установить окна и двери в деревянном доме, который даёт усадку. Но если рассматривать только самые популярные, простые и эффективные, то выделить можно три варианта:

1. Т-образная обсадная коробка — в проделанном проёме по бокам выпиливаются пазы глубиной 50 мм, в которые затем устанавливаются стойки окосячки, имеющие в разрезе форму буквы «Т».
2. П-образная обсада — в данном случае всё наоборот — пазы выпиливаются на опорных стойках окосячки, а на торцах проёма изготавливаются шипы. По сложности и стоимости эта конфигурация аналогична первой.
3. Обсадная коробка с закладным бруском — сначала в торцах проёма делаются пазы, в которые затем закладывается деревянный брусок. К нему в последствии крепится обсадная конструкция. Этот способ считается самым простым и дешёвым, однако, большой популярностью он не пользуется из-за ряда присущих ему недостатков.

Какой бы вариант реализации не был выбран — функционал обсадной коробки от этого никак не меняется.

Функционал обсады

Самая главная задача, которая возлагается на обсаду, заключается в том, чтобы окна и двери оставались физически не жёстко связанными со стенами сруба. Это необходимо для того, чтобы компенсировать усадку дома. В процессе её протекания брус уменьшается в размерах, межвенцовые стыки уплотняются, а стены из-за этого уменьшаются по высоте. Более того, делают они это не совсем равномерно, так как нагрузка на нижние венцы существенно больше, нежели на верхние.

Окна и двери, при этом, никак в размерах не изменяются. Если их просто взять, и вставить в неподготовленные проёмы, в результате усадки их будет зажимать, выдавливать и, в конце концов, это приведёт к разрушению. Попутно происходила бы разгерметизация стыков, что полностью делало бы деревянный дом непригодным для постоянного проживания в зимнее время года.

В итоге обсада выполняется следующие функции:

• позволяет избежать давления усаживающихся стен на оконные рамы и дверные полотна;
• предотвращает образование щелей вокруг проёмов;
• исключает заклинивание и другие проблемы с окнами и дверьми;
• даёт возможность надёжно закрепить в изменяющихся по высоте проёмах оконные и дверные конструкции любых размеров и конфигураций;
• предотвращает нарушение геометрии сруба;
• проёмы «не мешают» усадке и нормальному уплотнению межвенцовых стыков.

В некоторых вариантах исполнения обсада может выполнять и декоративную функцию. В таких случаях коробка делается с учётом геометрии проёма, его глубины и так далее. В результате зашивать окна и двери по периметру наличниками — не нужно.

Как устроена обсадная коробка

Независимо от выбранной конфигурации, обсадная коробка для обустройства проёмов в деревянном доме состоит из одних и тех же обязательных трёх элементов. По бокам идут две стойки, которые сверху соединяются вершинником. От способа монтажа зависит конфигурация боковых стоек, тогда как вершинник всегда представляет собой обычную доску без каких-либо дополнительных элементов.

Боковые стойки — это самый важный элемент обсадной конструкции. Они должны быть выполнены таким образом, чтобы установленное окно в последствии было надёжно закреплено в проёме, и при этом, оставалось независимым от стен сруба. Как раз для решения этой задачи и используются системы шип-паз или закладные бруски.

Обсадная коробка — это единственный способ правильно обустроить проёмы в доме из бруса. Реализуется одним из нескольких способов, отличающихся сложностью и стоимостью. Суть и назначение обсады окон и дверей в деревянном доме не отличается практически ничем. В некоторых случаях окосячка выполняет декоративную функцию, избавляя от необходимости использовать наличники.

Возможно, вам будут интересны другие наши статьи

Проверенные способы утепления углов дома из бруса

Утепление углов дома из бруса является неотъемлемой составляющей технологии. Причём, проблемы с этой частью жилья возникают далеко не только из-за халатности строителей. Чаще виной больших теплопотерь становится сама древесина. Брус даёт усадку, затем продолжает набирать .

Какой материал выбрать для строительства фронтонов в доме из бруса?

Фронтоны в брусовом доме возможно выполнить одним из двух способов. Первый вариант — классический: из того же бруса, из которого собирались стены сруба. Второй — более современный: с применением каркасной технологии. Оба варианта имеют как свои преимущества, так и недостатки. .

3 проблемы дома из бруса и способы их решения

Деревянные дома из профилированного бруса обладают особой эстетикой, но в ходе эксплуатации собственник столкнется с тремя неизбежными проблемами, к которым необходимо заблаговременно подготовиться.

Обсадочная коробка для окон

В последнее время на рынок индивидуального строительства широко выходят деревянные дома. Дерево всегда являлось практичным и экологически чистым материалом. Элементы современных деревянных домов плотно прилегают друг к другу, создавая преграду ветру, воде и холоду, а главное — неповторимый комфорт и уют.

Основные процессы, происходящие в деревянном доме, как при его возведении, так и в первые годы его эксплуатации — это усадка и подвижка.

Усадка сруба — это уменьшение высоты сруба. Усадка связана со многими факторами, основными из которых являются: усыхание древесины до эксплуатационной влажности, естественные прогибы древесины, примыкание зазоров, сжатие уплотнений (пакли и т.д.), погрешности в обработке. Основная усадка происходит в течение первого теплого сезона.

Подвижка сруба происходит в основном, когда в доме начинает функционировать отопление. Происходит неравномерное высыхание элементов сруба снаружи и внутри помещения, в результате чего брусья сруба дают неравномерную усадку по ширине, будут незначительно смещаться один относительно другого, оконные проемы при этом будут деформироваться в вертикальной плоскости. Также подвижка происходит из-за неравномерного высыхания элементов сруба с солнечной и теневой стороны.

Эти явления активно протекают первые 4 года после возведения строения. При усадке стен в домах из бревна и бруса, могут быть повреждены окна и двери. Или их перекосит и заклинит. Чтобы сохранить их первоначальный вид и функциональность, придав оконному и дверному проему жесткости и прочности, монтируют обсады.

Обсадная коробка отделяет оконный проем и окно от стены дома и делает их независимыми. В результате осадки стены никак не влияет на окно, тем самым обсадная коробка защищает окно от деформации и разрушения. Кроме защиты деревянных окон и входных дверей от деформации при усадке сруба, обсадная коробка выполняет ещё и роль крепежа, призванного предотвратить выпадение брёвен из стен под своим весом (выдавливание).

Обсадная коробка или так называемая окосячка — это сборная конструкция, состоящая из двух горизонтальных и двух вертикальных элементов – стоек и перекладин. Проще говоря, это — деревянная рама, собранная из толстых, хорошо просушенных досок (влажность не более 10-12%). Ширина рамы рассчитывается, исходя из толщины сруба плюс монтажные зазоры. Высота же рамы равняется высоте окна или двери плюс предполагаемый размер усадки.

ВАРИАНТЫ ИЗГОТОВЛЕНИЯ ОБСАДНОЙ КОРОБКИ

ОБСАДА С ЗАКЛАДНЫМ БРУСКОМ

В паз закладывается брусок с квадратным сечением пять на пять сантиметров. Фиксация посредством крепежа не применяется. Показатели длины не оказываются меньше показателей высоты. Главное, чтобы брусок не ставился в упор к венцам вверху в процессах усаживания.

Брусок выполняет функцию элемента, который направляет и обеспечивает возможность свободного усаживания каждого венца по вертикальному образу с исключением горизонтальных передвижений. К тому же крепятся откосы. Они прикрепляются к брускам посредством нескольких саморезов, заходящих в объем бруска, но не проходящие брусок насквозь. Затем осуществляется прокладка рулонного утеплителя между откосами и торцами.

И если сравнивать с вариантом отделки откосов в колоду, то на этот раз откосы делаются заранее и монтируются в готовом виде в проем. Еще показатели толщины оказываются меньшими по сравнению с конструкцией откосов в колоду с отсутствием паза.

И после монтирования откосов монтируется окно в обыкновенный проем. Фиксация рамы к откосам производится с помощью саморезов, а зазоры, оставляемые между оконной рамой и откосами, нужно заполнить пеной для монтажа. Применение пены между откосами и проемными торцами является недопустимым. И завершающей ступенью монтажа оказывается установка нескольких наличников изнутри и снаружи. Наличники способствуют закрытию щелей между откосами и непосредственно коробкой.

ОБСАДА В КОЛОДУ

Обсадная коробка изготавливается из клееного бруса хвойных пород камерной сушки, строганного, профилированного с пазом для монтажа в шип проема.

Для исключения искривления стены и для предотвращения промерзания при данном варианте обсады брус стоек увеличен до толщины 90 мм. При высоте проема более 2,4м толщина бруса может быть и больше. Ширина данного типа обсады ограничена размером 280мм. При подготовке проема и изготовлении обсадной коробки «в колоду» в вертикальных торцах сруба по центру вырезается шип (гребень). Через уплотнительный материал стойки «колоды» вставляются в шип сруба. Сверху «в распор» устанавливаются «вершник» и крепится шурупами к стойкам обсадной коробки.

Обсадная коробка может изготавливаться с нижней обсадной доской или подоконником (иметь замкнутый контур по периметру). После монтажа окна или двери возможно потребуется чистовая отделка откосов. Стоимость данной обсады определяется индивидуально в зависимости от толщины стены и размеров проема.

ЧИСТОВАЯ ОБСАДА

Обсадная коробка изготавливается из клееного бруса хвойных пород камерной сушки шлифованного и профилированного, с наружной четвертью для монтажа окна. После монтажа окна в такую обсаду не требуется отделка откосов.

Данная обсада может применяться для установки полотен межкомнатных дверей без «дверной коробки». При подготовке проема и изготовлении «чистовой» обсадной коробки в вертикальных торцах сруба по центру вырезается паз или гребень (определяется в зависимости от типа строения, размеров и других особенностей проема замерщиком). Через уплотнительный материал стойки вставляются в паз или шип сруба. Сверху «в распор» устанавливается «вершник» и крепится шурупами к стойкам обсадной коробки. Обсадная коробка может изготавливаться с порогом или подоконником (имеет замкнутый контур по периметру). Стоимость данной обсады определяется индивидуально в зависимости от толщины стены и размеров проема. Этот вариант обсады позволит сэкономить средства на отделке откосов после установки окон или дверей.

Устройство обсадной коробки для установки окон и дверей в срубе

Технология установки окон и дверей в срубе имеет особую специфику, знания и мастерство плотника. Монтаж окон и дверей в срубе дома, серьезно отличается от тех, которые монтируются в здании, сделанном из камня или других материалов. В частности конструктивная особенность, связанная с деревянным домом, заключается в невозможности жесткой фиксации окон или дверей к настенным торцам (проёмам).

Монтаж окон и дверей в срубе дома, серьезно отличается от тех, которые монтируются в здании, сделанном из камня или других материалов. В частности конструктивная особенность, связанная с деревянным домом, заключается в невозможности жесткой фиксации окон или дверей к настенным торцам (проёмам). В итоге применяется скользящая фиксация окна по торцам оконных проемов. Это решение обуславливается процессами усаживания срубов и их дальнейшей эксплуатацией. Когда же фиксация делается достаточно жесткой, окно может раздавить или при наличии крепкой рамы брусья зависнут с образованиями щелей между венчиками. Это происходит из-за того, что сруб дома даёт усадку, или так называемую усушку.

И чтобы избежать подобного сценария, необходимо отделывать косяки следующим способом – в стенной проем (дверной или оконный) осуществляется монтаж обсадной коробки. В нее впоследствии вставляется окно. Откосы являются прочной рамой из дерева, которая собирается их толстого материала досок. По показателям ширины откосы делаются равными показателям толщины стенного покрытия. Чтобы изготовить подобные элементы, применяют сухой древесный материал. Затем можно устанавливать обсаду – причем делать это так, чтобы венцы осуществляли свободное смещение по вертикальному направлению под действием собственной массы. Данной цели послужит зазор, оставляемый между верхними венцами и откосами. В процессе усаживания такой зазор будет постепенно уменьшаться.

Кроме протекции окна с дверьми от возможного разрушения, отделка косяков необходима для выполнения функций, связанных с укреплением проемных торцов, а также останавливают выдавливание каждого венца под действием собственной массы. Данные функции оказываются необходимыми, когда оконные проемы оказываются на большой высоте, или применяются простенки между различными проемами. И хотя используется аналогичный принцип, процессы, связанные с отделкой косяков могут быть самыми различными.

Обсада в колоду с применением торцевого шипа

Этот вариант предполагает вырезание вертикального шипа (или гребня) прежде установки обсадных косяков на оконных торцах. Данная процедура осуществляется при готовности сруба. А сборка обсадных косяков производится прямо в проеме, который подготавливается заранее.

С боковых косяков выбирается паз, который соответствует габаритам шипа. Когда производится установка, то она начинается с нижних досок под окном, а впоследствии ставятся доски по бокам, одеваемые на торцевые шипы. Заранее не забудьте покрыть шипы рулонным межвенцовым уплотнителем.

Если же брать общую последовательность осуществляемых действий, то сначала предполагается установка боковой доски, а потом устанавливается верхняя горизонтальная доска и боковая. Доска, которая устанавливается сверху, функционирует в качестве распорки для боковой доски.

Там, где расположено окно, грани откосов отличаются абсолютной плоскостью или содержат уступ, необходимый с целью плотного монтажа оконных блоков. Откосы тогда будут обладать переменными толщинами – они будут казаться меньше с уличной стороны и больше изнутри здания. Когда коробка обладает плоским профилем то, как только устанавливается окно, то необходим монтаж еще одних откосов для скрытия щелей по оконным краям.

Когда оканчивается сборка, то откосы соединяются достаточно плотно и вертикальным образом. В таком соединении боковые откосы являются направляющими, для того чтобы двигались бревна или брусья. Применение пены для монтажа и дополнительной фиксации откосов к окну являются невозможными. В качестве исключения может применяться подоконная доска – ее фиксируют покрепче к венцам внизу, а между ними кладут уплотнитель одним слоем. Зазор, оставленный между досками вверху и окном, заполняется с помощью межвенцового утеплителя.

А когда откосы уже остаются установленными, то в них монтируется оконный блок и отлив. С обеих сторон монтируются также наличники, крепящиеся на гвоздях и саморезах к откосам.

Обсада с наличием закладного бруска

Другой вариант, который касается отделки откосов, необходимых, чтобы устанавливать окна с дверями, заключается в процессе выбора вертикального отверстия с торца окна по высотным показателям проема. В паз закладывается брусок с квадратным сечением пять на пять сантиметров. Фиксация посредством крепежа не применяется. Показатели длины не оказываются меньше показателей высоты. Главное, чтобы брусок не ставился в упор к венцам вверху в процессах усаживания.

Брусок выполняет функцию элемента, который направляет и обеспечивает возможность свободного усаживания каждого венца по вертикальному образу с исключением горизонтальных передвижений. К тому же крепятся откосы. Они прикрепляются к брускам посредством нескольких саморезов, заходящих в объем бруска, но не проходящие брусок насквозь. Затем осуществляется прокладка рулонного утеплителя между откосами и торцами.

И если сравнивать с вариантом отделки откосов в колоду, то на этот раз откосы делаются заранее и монтируются в готовом виде в проем. Еще показатели толщины оказываются меньшими по сравнению с конструкцией откосов в колоду с отсутствием паза.

И после монтирования откосов монтируется окно в обыкновенный проем. Фиксация рамы к откосам производится с помощью саморезов, а зазоры, оставляемые между оконной рамой и откосами, нужно заполнить пеной для монтажа. Применение пены между откосами и проемными торцами является недопустимым. И завершающей ступенью монтажа оказывается установка нескольких наличников изнутри и снаружи. Наличники способствуют закрытию щелей между откосами и непосредственно коробкой.

Окосячка без обсадной коробки

Фиксация окна к закладным брусьям. Конструкции откосов с наличием закладного бруска является вариантом, когда осуществляется монтаж окна в область проема без применения откосов. Однако аналогично предыдущим вариантам остается свободная усадка срубов. Эта методика применяется при необходимости экономии на оконном монтаже.

Этот случай обходится без откосов, а крепление оконной рамы производится к бруску посредством металлических пластин для крепежа. Они способствуют смещения рамы в наружное пространство – а бруски остаются открытыми. Такое необходимо для закрепления внутренних откосов после того, как осуществлен монтаж оконного блока. Такие откосы являются небольшой коробкой вроде обсадных откосов, однако обладающую меньшими показателями толщины и простой конструкцией. В пространственный объем, сделанное между самим проемом и устройством окна с наличием откосов, укладывается уплотнитель в рулонах.

В качестве важного элемента данной конструкции рассматривается фиксация каждого наружного наличника непосредственно к раме окна – это обуславливается тем, что отсутствует обсадная коробка. И когда установлено окно, то оно оказывается углубленным по внешним стенным граням. Потому с целью установки каждого наличника на устройство рамы происходит крепление реек, компенсирующих различие между плоскостями окон и стенного покрытия. Впоследствии монтируются наличники.

Нужно отметить практичность описанной конструкцией, и одновременно с этим ее использование не рекомендовано в случае монтажа большого окна. Показатели прочности такой установки будут меньшими, если сравнивать с окном, которое монтируется в откосы.

Установка окон и дверей в деревянном доме: какие конструкции выбрать и зачем нужна обсада проема?

Окосячка (иначе — обсадная коробка, обсада) — это обязательный элемент конструкции, заполняющей оконные и дверные проемы в деревянном доме. Без такого обрамления, отделяющего бревенчатые или брусовые стены от рамы стеклопакета и двери, деформация последних практически неизбежна. Поговорим о том, как правильно устроить проемы, чтобы не «накосячить», и какие окна и двери стоит выбирать

Компенсация усадки

Главная особенность зданий, возведенных из бревна или бруса, — довольно продолжительная (в среднем 5–7 лет) и весьма ощутимая (до 9%; у клееного бруса 1–3%) усадка. Кроме того, древесина — живой, «дышащий» материал, и реагировать на колебания температуры и влажности она будет на протяжении всего срока эксплуатации дома. Вывод один: если при устройстве проемов не предусмотреть меры по компенсации всех этих процессов (или в целях экономии времени и средств положиться в данном вопросе на малоквалифицированных исполнителей из «летучих» бригад), то считайте, что перекошенные стены, неоткрывающиеся окна и двери, а также межвенцовые щели толщиной в ладонь вам обеспечены.

Задачи по компенсации усадки решаются с помощью окосячки. Она представляет собой коробку из брусьев, которая, не препятствуя вертикальным подвижкам стеновых элементов, прочно удерживает их в одной плоскости. Ставят ее сразу при возведении стен, а если это планируется сделать в уже собранной коробке дома, то тогда при укладке венцов в зоне проема пару из них оставляют цельными, без вырубов, таким образом укрепляя его на время строительства.

Оконный проем подготовлен под монтаж обсады

Существует два основных, одинаково надежных вида окосячки — буквой «П» и буквой «Т». В первом случае по бокам проема в бревнах формируют продольный шип примерно 50 × 50 мм, на который устанавливают обсадную коробку с ответным пазом. При Т-образной окосячке в торцах стен, наоборот, выбирают паз, а обсада представляет собой брусок соответствующей формы. Шип может быть вклеенным в основу, но лучше, если он составляет с ней единое целое, что значительно повышает жесткость изделия.

Профили обсады обоих видов могут быть разными (с выборкой четверти или без нее, с расширением, под старину и др.), выполняя не только техническую, но и декоративную функцию.

Обратите внимание: нередко применяемую обсаду на черепной брусок (его вставляют в паз, к нему саморезами крепят толстую доску, а к доске — оконную или дверную раму) нельзя считать полноценной Т-образной окосячкой. Точечно закрепленный брусок начинает изгибаться, и, как следствие, появляются перекосы и продуваемые щели.

Наилучший материал для изготовления обсады — строганые и отшлифованные брусья из лиственницы или дуба, придающие проему аккуратный, законченный вид и не нуждающиеся в дополнительной отделке

Последовательность установки окосячки

В стыке «шип-паз» следует предусмотреть зазоры 5–10 мм для закладки пакли (уплотнители из минеральных волокон в данном случае не подходят — они менее прочные и долго высыхают). Вверху косяки соединяют перемычкой — вершником (толщину бруска выбирают в зависимости от ширины проема — 40 мм или более), обязательно оставляя над ним свободный промежуток размером в 1,5–2 раза больше, чем проектная величина усадки. Если компенсационный зазор рассчитан на глазок или вовсе отсутствует, верхние венцы просто раздавят оконную конструкцию. Щель, как правило, затыкают паклей, но можно заложить ее обернутыми утеплителем тонкими досками, которые надо будет выбивать по одной в процессе усадки дома.

Типичные ошибки при устройстве проемов

• Нарушение целостности окладного и верхнего обвязочного венцов.
• Изготовление обсадной коробки из пересушенной древесины.
• Отсутствие или малая величина компенсационного зазора над верхней перемычкой.
• Жесткая фиксация элементов окосячки к стенам.
• Некачественное уплотнение стыков и зазоров между стенами и обсадной коробкой.
• Применение неподходящих уплотнительных материалов (пенополиэтилен, монтажная пена и т. п.).

По мнению специалистов, по своим теплоизолирующим свойствам оптимальным вариантом для загородного дома будут окна с величиной сопротивления теплопередаче не менее 0,65 м² ‧ °С/Вт, с двухкамерным стеклопакетом толщиной от 32 мм, заполненным инертным газом, и с наружным стеклом, имеющим низкоэмиссионное (энергосберегающее) покрытие.

Если речь идет не о панорамном остеклении и французских окнах в пол, к конструкции которых предъявляют особые требования по прочности, а об обычных окнах типовых размеров, то они могут иметь как жесткие деревянные или металлические рамы, так и условно «мягкие» пластиковые — грамотно сделанная окосячка обеспечит им полную сохранность.

С точки зрения тепо- и звукоизоляции, а также стойкости к механическим воздействиям среди систем из ПВХ наилучшими показателями обладают профили с четырьмя или пятью воздушными камерами (секциями). Такие блоки исключают промерзание и продувание окна даже в местностях с суровыми зимами. Если же для вашего региона не характерны слишком низкие температуры, можно обойтись и достаточно «теплыми» 3-камерными блоками, к тому же они менее массивны и не такие широкие, как 5-камерные.

Чтобы пластиковые окна гармонично смотрелись в деревянном доме, их ламинируют под дерево, что совсем незначительно удорожает изделия. В любом случае, они будут в два раза дешевле, чем, например, модели эконом-класса из сосны.

Один их вариантов декора пластиковых окон — окрашивание профилей в массе. Это повысит стоимость конструкции примерно на четверть, но зато на ней не останется белых участков (фальцевые поверхности), как при ламинировании

Деревянное окно из клееного бруса

Деревянные рамы, изготовленные из качественного клееного бруса, жестче пластиковых, стабильны в своих геометрических размерах (не разбухают от влаги и не рассыхаются), стойки к изгибу. Не говоря уже об окнах из массива лиственницы и дуба, даже современные бюджетные модели из сосны по теплофизическим свойствам превосходят изделия из ПВХ. Их особыми достоинствами являются экологическая чистота и ремонтопригодность.

Разумеется, древесина нуждается в защите от неблагоприятных природных факторов в виде атмосферных осадков, ультрафиолета и пр. В отличие от лакокрасочных покрытий, которые необходимо периодически обновлять, наружные накладки из окрашенного алюминия будут надежно защищать рамы на протяжении всего срока их службы. Понятно, что комбинированные конструкции обойдутся дороже простых деревянных, но получаемые в этом случае преимущества оправдают затраты.

Лидируют по прочности рамы из алюминия. Они обладают отличной несущей способностью даже при небольшой толщине; имеют сравнительно малый вес и не нагружают основание, а значит, оптимальны для остекления лоджий и балконов; не боятся влаги и солнца. Такие конструкции долговечны, всегда сохраняют неизменный внешний вид, пожаробезопасны. Из алюминия можно изготавливать рамы любых сложных форм. Однако из-за очень высокой теплопроводности материала окна для отапливаемых помещений приходится делать из профилей с терморазрывом — вставкой из полиамида со стекловолокном, препятствующей промерзанию. Стоят изделия из такого «теплого» алюминия в 5 раз дороже пластиковых, но по теплозащите все-таки им уступают.

«Холодный» алюминиевый профиль (без утепляющих вставок) с однокамерным стеклопакетом или простым стеклом — это легкая, доступная по цене конструкция, наилучшим образом подходящая для остекления неотапливаемой лоджии, веранды, летней беседки

Двери

Повсеместно стоящие в городских квартирах стальные входные двери не годятся для загородных домов, так как не предназначены для эксплуатации в условиях улицы и не могут служить задаче теплоизоляции помещений. Из-за высокой теплопроводности материала зимой конструкция будет промерзать, покрываясь изнутри конденсатом и инеем, металлические детали начнут коррозировать, в замочную скважину будет дуть, а наружная сторона полотна быстро выцветет под солнцем. Если дополнительно перекрыть проем внутренней деревянной дверью, это поможет снять часть проблем. Но более надежный вариант — установить стальную конструкцию с несколькими контурами утепления и специальными двойными шторками-накладками, закрывающими замочные скважины. Полностью исключить возможность промерзания входной двери можно, оснастив ее по периметру коробки и в зоне замков системой обогрева на основе резистивного кабеля.

Кроме металлоконструкций, на рынке представлен широкий выбор входных дверей из цельного (наборного) массива сосны, дуба, бука и других пород дерева, а также из клееной древесины с утеплением листовой пробкой, усиленным порогом и мощными петлями.

Стойкими к неблагоприятным климатическим воздействиям, долговечными материалами для отделки входной двери являются панели из HDF и винипласта (НПВХ), корабельная фанера, дубовые рейки. Прекрасно переносят сложные условия эксплуатации и красочные порошковые покрытия. А вот кожзаменитель и ламинированные MDF-плиты прослужат недолго даже на крытом крыльце

Что касается межкомнатных дверей, то их выбор в основном продиктован дизайном интерьера. Это могут быть как вполне бюджетные модели из массива сосны или ели с филенчатой створкой, так и, например, изделия из дуба, лиственницы или ясеня с многослойным лаковым покрытием, принадлежащие к более высоким ценовым сегментам. Большим спросом пользуется и самый простой вариант внутренних дверей — серийные щитовые полотна с каркасом из соснового бруса и обшивкой из MDF-панелей, отделанных шпоном, меламиновой или виниловой пленкой, бумажнослоистым пластиком.

Ни туда ни сюда!

Если в результате усадки дома входную дверь заклинило, и вам не удается ее открыть, не стоит давить на ключ со всей силы — замок, скорее всего, на это не поддастся, а вот ключ или запирающее устройство может сломаться. Как правило, помогает воздействие на полотно. Попробуйте нажать на него, слегка приподнять или сдвинуть вниз каким-нибудь рычажным инструментом, одновременно поворачивая ключ. Если и это ни к чему не приведет, вызывайте сервис-мастера. Так или иначе, но отверстия, куда входят ригели, после надо будет подточить.

Если же стали плохо открываться створки окна, нужно просто отрегулировать петли.

Установка конструкций

Монтаж окна в обсаду со стороны помещения

Оконные и дверные коробки в деревянном доме устанавливают с помощью скрытых крепежных пластин или саморезов с глухарями. Технологические зазоры уплотняют полиуретановой монтажной пеной, а когда она отвердеет, с наружной стороны ее покрывают герметиком (для защиты от разрушительного воздействия ультрафиолета), а с внутренней — пароизоляционной лентой. Швы декорируют наличниками или нащельниками.

При стенах толщиной от 150 мм проемы получаются достаточно широкими, чтобы окна и входную дверь можно было установить со смещением. Если выдвинуть оконную конструкцию в сторону фасада, это увеличит размер подоконника и упростит монтаж декоративного обрамления, а в случае с дверью будет легче навесить тамбурную створку. Сдвиг конструкции к внутреннему краю проема станет еще одной мерой по предотвращению промерзания оконных и дверных коробок и запотевания стекол.

Обсада для окон в деревянном доме

Главная » Деревянные окна » Обсада для окон в деревянном доме

Производство обсады окосячки для деревянного окна от 6 000 руб за проем

Деревянные дома обладают необъяснимой магией уюта и естественной красоты. В таких домах царит особая атмосфера, и каждый из них отличается собственным «характером». Однако, не стоит забывать, что дерево – это живой материал. Он «дышит», реагирует на погоду, а в первые годы после постройки даёт усадку и усушку. В таких условиях для окон и дверей требуется особая конструкция, защищающая их от повреждений вследствие возможного изменения геометрии оконного проёма.

В случае установки деревянных окон, а именно их обычно используют при отделке домов из дерева, возможна установка обсады «в чистовой откос» с наличником точно тон в тон с цветом рамы, т.к. в данном случае обработка и тонирование элементов обсады и оконного профиля будут происходить одновременно в заводских условиях. Также возможна отдельная установка наличников после установки окон по индивидуальному дизайну и в удобные для заказчика сроки.

Наша компания предлагает расчёт, производство и монтаж обсады окон в деревянных домах как одновременно с установкой окон, так и отдельно обсадных коробок. Наши специалисты помогут правильно подобрать способ окосячки, отвечающий условиям и требованиям вашего проекта, сделают расчет стоимости работ и материалов, произведут быструю и профессиональную установку с последующей гарантией на 36 месяцев.

Отделка деревянного окна обсадой

Сделайте правильный выбор типа осады для вашего дома!

Обсада «в закладной брусок»

Базовое решение. Наиболее подходит для домов, где отделка стен еще не произведена и планируется позже. Этот вид окосячки выполняется из недорогих материалов и надежно выполняет свои функции.

Обсада «в шип-монолит»

Более прочное инженерное решение, которое подходит для больших и тяжелых оконных конструкций. Также предназначается для домов до стадии отделки стен, выполняется из доступных по цене материалов.

Обсада «в колоду» из массива

Это экономный и исторически сложившийся способ окосячки оконных проёмов. Но подходит такой вид обсады только для домов, имеющих не слишком большую толщину стен, часто используется под установку межкомнатных дверей.

Обсада «в чистовой откос»

Применяется в домах из дерева с красивой фактурой. Выполняется из высококлассного клееного лафета, включает установку декоративного наличника. Возможны два класса исполнения – из древесины с сучками и без.

Обсада «в колоду» из клееного лафета

Это более историчный вариант выполнения обсадной коробки с чистовым наличником из клееного лафета. Применяется для отделки строений из дорогого дерева, однако, для срубов из бревен не всегда подходит. Также возможно два класса исполнения – «А» и «Экстра».

Обсада «в чистовой откос» с заводской покраской

Данный тип обсады можно смело назвать вершиной эволюции окосячки проемов для домов из дерева. Производится и устанавливается одновременно с деревянными окнами, благодаря чему оттенок оконного профиля и декоративных наличников идеально совпадают.
